基于DSP与FPGA异构架构的高性能伺服控制系统设计

一、引言
随着工业自动化、机器人技术和高端装备制造业的快速发展，伺服控制系统对性能要求日益提高。传统基于单片处理器或纯DSP的方案已难以满足现代伺服系统对高速实时性、多轴同步和复杂算法的需求。DSP+FPGA异构架构凭借其独特的优势，已成为高性能伺服控制模块的主流解决方案。

二、DSP与FPGA的技术特性对比
DSP（数字信号处理器）的优势：
强大的算法处理能力：专为数学密集型运算优化，适合坐标变换、PID控制、观测器算法等
高精度浮点运算：现代DSP支持单/双精度浮点运算，满足高精度控制需求
成熟的开发环境：丰富的算法库和实时操作系统支持

FPGA（现场可编程门阵列）的优势：
硬件级并行处理：可同时执行多个任务，无软件调度延迟
纳秒级响应速度：纯硬件逻辑实现，满足最严格的实时性要求
高度可定制性：可根据需求定制硬件外设和接口
确定性的时序：消除软件执行时间的不确定性

JLH221360伺服控制芯片SIP

三、DSP+FPGA架构在伺服系统中的协同设计
1.DSP侧核心任务：
位置/速度规划算法
闭环控制器（PID、自适应控制、滑模控制等）
故障诊断与安全监控
上层通信协议栈（EtherCAT、CANopen等）

2.FPGA侧核心任务：
高速电流环控制（PWM生成与调制）
编码器信号解码（增量式、绝对式、旋转变压器）
高速ADC数据采集与预处理
保护电路逻辑（过流、过压、过热）
多轴同步时序控制

3.DSP+FPGA系统级优势
实时性保证：关键环路硬件实现，避免操作系统调度延迟
功能扩展性：无需改变硬件即可通过FPGA重构增加新功能
可靠性提升：硬件实现的保护电路响应时间<1μs
设计灵活性：可根据不同电机类型（伺服、直线、力矩）定制控制策略

四、关键应用设计示例
JLH221360控制芯片SIP主要面向伺服机构控制电路小型化应用需求，内置多种通信接口，用于实现控制算法及与各个部件之间的通信，并对外部各个部件的控制。

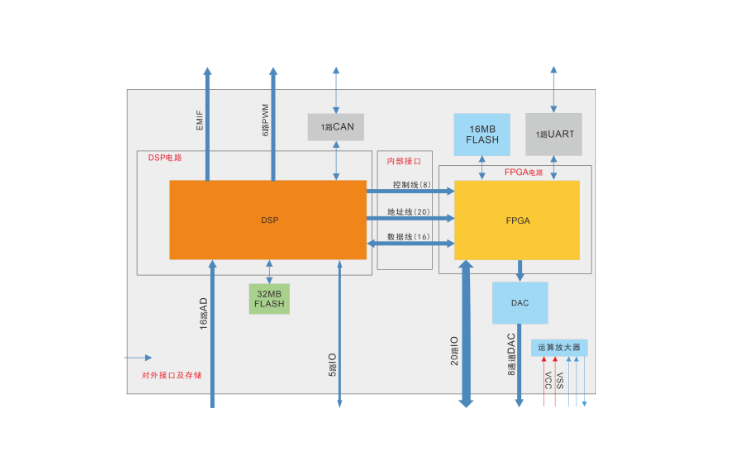

JLH221360控制模块的设计架构“DSP+FPGA”

由上图可知，JLH221360控制芯片主要由DSP核心处理模块和FPGA接口模块组成。其中DSP核心处理模块丰要包括DSP、配套电源、SCI接口、CAN接口等；FPGA接口模块主要包括程序存储器、接口转换电路、DAC以及其他外围电路。各部分主要功能如下：
DSP核心处理模块主要功能：通过ADC接口对光电探测器输出的信号进行采集，送入DSP完成控制算法的解算；根据功能时序要求，通过EMIF、RS422等接口实时输出时序控制指令，实现对外围电路的控制；通过外部存储器，实现数据存储。
FPGA核心处理模块主要功能：通过D/A转换模块，将数字信号转换为模拟信号实现对激光器输出光强的控制；通过通信接口及预留的10端口等实现与外部电路的通信及电路控制；通过外部程序存储器，实现对控制程序的存储功能。

五、总结
DSP+FPGA架构在伺服控制模块中的应用，成功解决了高性能伺服系统对实时性、精度和复杂度的多重需求。通过合理的功能划分，DSP专注于复杂算法和上层控制，FPGA处理高速硬件任务，两者协同实现了传统架构难以达到的性能指标。随着芯片技术的进步和开发工具的完善，这一架构将继续推动伺服控制技术向更高性能、更智能化的方向发展，为高端制造装备提供核心技术支持。

这种异构计算架构不仅代表了当前伺服控制技术的发展方向，也为未来智能运动控制系统的创新提供了可扩展的平台基础。
