深入解析 NTMFWS1D5N08X：高性能 N 沟道功率 MOSFET 的卓越之选

在电子工程师的日常设计工作中，功率 MOSFET 是不可或缺的关键元件。今天，我们将深入探讨安森美（onsemi）的 NTMFWS1D5N08X 这款高性能 N 沟道功率 MOSFET，为大家详细解析其特点、参数及应用场景。

文件下载：onsemi NTMFWS1D5N08X单N通道MOSFET.pdf

产品概述

NTMFWS1D5N08X 是一款单 N 沟道、标准栅极的功率 MOSFET，采用 SO8FL 封装。它具备 80V 的耐压能力，极低的导通电阻（1.43mΩ）和高达 253A 的连续漏极电流，在功率转换和电机驱动等领域有着广泛的应用前景。

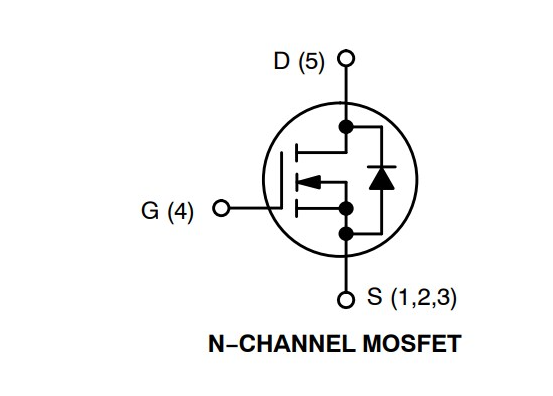

内部原理图

产品特性亮点

低损耗设计

该 MOSFET 具有低反向恢复电荷（$Q{RR}$）和软恢复体二极管，能够有效减少开关损耗。同时，极低的导通电阻（$R{DS(on)}$）可将传导损耗降至最低，而低栅极电荷（$Q_{G}$）和电容则有助于降低驱动损耗。这种全方位的低损耗设计，使得 NTMFWS1D5N08X 在提高能源效率方面表现卓越。

环保合规

NTMFWS1D5N08X 符合 RoHS 标准，无铅、无卤素/无溴化阻燃剂（BFR - Free），满足现代电子设备对环保的严格要求，为工程师在设计绿色产品时提供了可靠选择。

应用领域广泛

同步整流（SR）

在 DC - DC 和 AC - DC 电源转换中，同步整流技术能够显著提高效率。NTMFWS1D5N08X 的低导通电阻和快速开关特性，使其非常适合用于同步整流电路，可有效降低整流损耗，提高电源的整体效率。

隔离式 DC - DC 转换器

作为隔离式 DC - DC 转换器的初级开关，NTMFWS1D5N08X 能够承受高电压和大电流，确保转换器的稳定运行。其低损耗特性有助于减少发热，提高转换器的可靠性和寿命。

电机驱动

在电机驱动应用中，NTMFWS1D5N08X 可以实现高效的功率转换和精确的电机控制。它的高电流处理能力和快速开关速度，能够满足电机频繁启停和调速的需求，为电机提供稳定的动力支持。

关键参数解读

最大额定值

参数	符号	值	单位
漏源电压	$V_{DSS}$	80	V
栅源电压	$V_{GS}$	+20	V
连续漏极电流（$T_{c}=25^{\circ}C$）	$I_{D}$	253	A
连续漏极电流（$T_{c}=100^{\circ}C$）	$I_{D}$	179	A
功率耗散（$T_{c}=25^{\circ}C$）	$P_{D}$	194	W
脉冲漏极电流（$T{c}=25^{\circ}C$，$t{p}=100\mu s$）	$I_{DM}$	1071	A
脉冲源极电流（体二极管）	$I_{SM}$	1071	A
工作结温和存储温度范围	$T{J}$，$T{stg}$	-55 至 +175	$^{\circ}C$
源极电流（体二极管）	$I_{S}$	303	A
单脉冲雪崩能量（$I_{pk}=67A$）	$E_{AS}$	225	mJ
焊接用引脚温度（距外壳 1/8"，10s）	$T_{L}$	260	$^{\circ}C$

需要注意的是，实际应用中的热阻会受到整个应用环境的影响，并非恒定值。连续电流也会受到热和机电应用电路板设计的限制。

电气特性

在 $T_{J}=25^{\circ}C$ 的条件下，该 MOSFET 具有以下典型电气特性：

• 关断特性：栅源泄漏电流（$I{GSS}$）在不同测试条件下有明确的数值范围，零栅压漏极电流（$I{DSS}$）也有相应的规定。
• 导通特性：漏源导通电阻（$R{DS(on)}$）在不同栅源电压和漏极电流下表现出不同的值，如在 $V{GS}=10V$，$I_{D}=50A$ 时，典型值为 1.24mΩ，最大值为 1.43mΩ。
• 电荷、电容和栅极电阻：输入电容（$C{iss}$）、输出电容（$C{oss}$）、反向传输电容（$C{rss}$）等参数，以及总栅极电荷（$Q{G(TOT)}$）、阈值栅极电荷（$Q_{G(TH)}$）等电荷参数，都对 MOSFET 的开关性能和驱动要求有着重要影响。
• 开关特性：开通延迟时间（$t{d(ON)}$）、上升时间（$t{r}$）、关断延迟时间（$t{d(OFF)}$）和下降时间（$t{f}$）等开关时间参数，决定了 MOSFET 在高频开关应用中的性能表现。
• 源漏二极管特性：正向二极管电压（$V{SD}$）、反向恢复时间（$t{RR}$）、反向恢复电荷（$Q_{RR}$）等参数，反映了体二极管的性能，对于需要体二极管参与工作的应用场景至关重要。

典型特性曲线

文档中提供了一系列典型特性曲线，如导通区域特性、传输特性、导通电阻与栅极电压关系、导通电阻与漏极电流关系、归一化导通电阻与结温关系、漏极泄漏电流与漏极电压关系、电容特性、栅极电荷特性、电阻性开关时间随栅极电阻变化关系、二极管正向特性、安全工作区（SOA）、雪崩电流与脉冲时间关系、栅极阈值电压与结温关系、最大电流与壳温关系以及瞬态热响应等。这些曲线直观地展示了 MOSFET 在不同工作条件下的性能变化，为工程师在实际应用中进行参数选择和性能评估提供了重要依据。

封装与订购信息

NTMFWS1D5N08X 采用 DFNW5（SO8FL WF）封装，文档详细给出了该封装的尺寸信息，包括各个尺寸的最小值、标称值和最大值。在订购方面，型号为 NTMFWS1D5N08XT1G 的产品，标记为 1D5N08，采用 1500 个/卷带和卷盘的包装形式。

总结与思考

NTMFWS1D5N08X 凭借其低损耗、高电流处理能力和广泛的应用适应性，成为电子工程师在功率转换和电机驱动等领域的理想选择。在实际设计中，工程师需要根据具体的应用需求，综合考虑其各项参数和特性，合理选择工作条件和驱动电路，以充分发挥该 MOSFET 的性能优势。同时，也要注意最大额定值的限制，避免因超出极限参数而导致器件损坏。大家在使用这款 MOSFET 时，有没有遇到过一些特殊的问题或者有什么独特的应用经验呢？欢迎在评论区分享交流。
