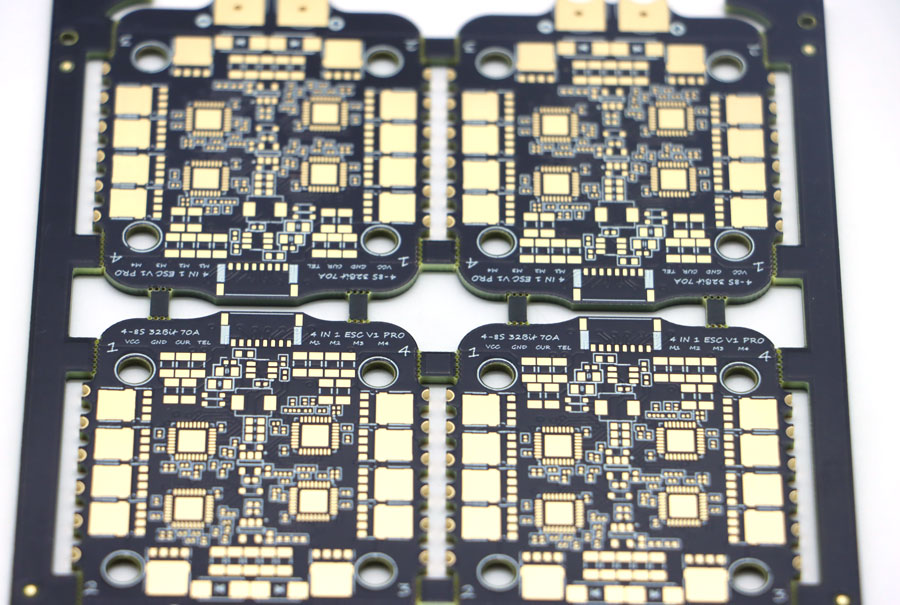

盲埋孔线路板加工工艺介绍

盲埋孔线路板加工工艺是实现高密度互联(HDI)板的核心技术，其制造流程复杂且精度要求极高。以下是关键工艺步骤及技术要点：

一、核心工艺流程

内层线路制作‌

通过激光钻孔技术在内芯板上形成微孔，采用高精度图形转移技术将电路图案蚀刻到铜箔上，形成内层线路‌。

层压与盲孔填充‌

将带有内层线路的芯板与半固化片(PP片)交替层叠，通过真空层压机高温高压固化。特制树脂被精确注入盲孔中，确保层间互连可靠性‌。埋孔加工需采用“分步层压”工艺，先在半成品基板上钻孔并电镀填铜，再与其他层压合‌。

外层线路与表面处理‌

层压后对板面进行研磨清洁，再次通过激光钻孔完成外层导通孔，并通过电镀工艺实现内外层连接。表面处理常采用OSP、化镍金等方式提升焊接性能‌。

质量检测‌

每道工序后均需进行AOI光学检测、X-Ray检测及电性能测试，确保孔位精度、电镀均匀性及层间对齐误差≤0.05mm‌。

二、关键技术难点与解决方案

钻孔精度控制‌：盲孔需采用紫外激光(波长355nm)加工，深度误差<5μm;埋孔需分步层压，避免层间错位‌。

电镀均匀性‌：采用脉冲电镀技术(电流密度1-3A/dm²逐步提升)，确保孔壁铜层连续且无气泡‌。

材料选择‌：使用低介电常数、高耐热性基材(如改性环氧树脂或聚酰亚胺)，减少高温层压时的收缩差异‌。

三、工艺分类与应用

一阶工艺‌：盲孔连接表层与相邻内层(如L1-L2)，埋孔隐藏于内层之间(如L2-L3)，适用于8层以下消费电子‌。

二阶/三阶工艺‌：通过叠加钻孔实现跨层连接(如L1-L3盲孔分两次钻孔)，支撑服务器、5G通信等高端领域‌。

四、主流生产方法

序列法‌：先钻孔后金属化，适合批量生产。

并行法‌：钻孔与金属化同步，短周期高效。

光致电导法‌：利用光敏材料生成孔洞，适合精细规格盲埋孔板，但工艺难度高。

盲埋孔工艺通过优化信号完整性和空间利用率，广泛应用于智能手机、汽车电子及卫星通讯等领域‌。
