如何通过精准盲孔检测降低PCB报废率？

随着PCB行业向高密度、高性能快速演进，盲孔质量已成为影响产品合格率的关键。一个微小的孔壁缺陷、镀层不均或残留物问题，都可能导致整批产品报废，造成巨大的材料与时间损失。本文将深入探讨如何通过精准的盲孔检测实现报废率的有效控制。

一、盲孔缺陷：隐藏在“看不见”之处的成本

盲孔（特别是HDI板中的激光盲孔和IC载板中的高深径比孔）因其结构特性，成为传统检测手段的“盲区”。常见且致命的缺陷包括：

• 电镀空洞与铜薄
• 孔形不佳（腰鼓形、锥度过大）
• 孔内残留（胶渣、钻污）
• 微裂纹与镀层分离

这些缺陷若不能在制程早期被发现，将流入后续环节，甚至交付客户，最终以批量报废带来远超检测成本的损失。

二、精准检测：从“事后报废”到“事前预防”的管控

降低报废率的核心逻辑，是从“抽检判定”转向 “全检预警”与“过程控制”。在每批生产开始及关键工序后，对盲孔进行高精度、可量化的检测，建立质量基线，一旦数据偏移即刻调整工艺参数。同时，精准的检测数据（如精确的孔深、直径、镀层厚度三维轮廓）能为工艺工程师提供确凿的改进依据，而非依赖经验猜测。

面对日益微缩化的盲孔（孔径可小于50μm），目检、普通显微镜甚至部分2D AOI都已力不从心。要实现精准检测闭环，必须借助专为盲孔设计的高端显微镜系统。作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商——班通科技自主研发推出的Bamtone K系列盲孔显微镜便是为解决这一行业痛点而研发的专业设备，它在降低报废率的实践中展现出显著优势：

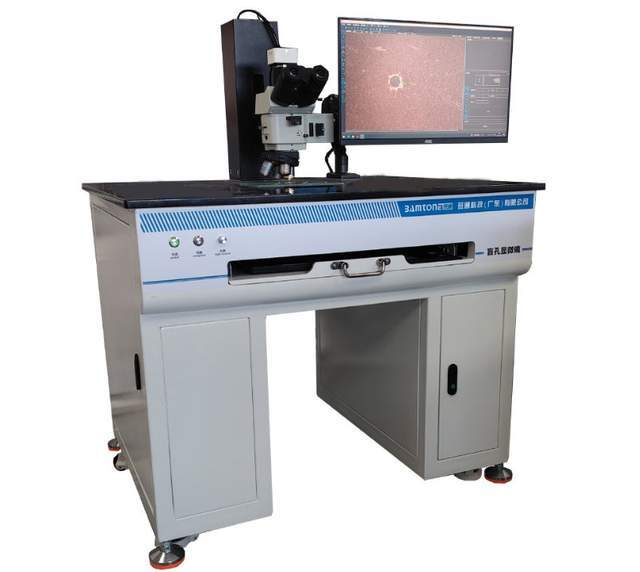

盲孔显微镜Bamtone K系列

• 超高精度：Bamtone K系列盲孔显微镜采用多角度融合光学系统与高精度三维重建算法，能无畸变地呈现盲孔内部全貌，清晰分辨孔壁粗糙度、镀层覆盖均匀性等细微特征，让以往“看不见”的缺陷无所遁形。
• 数据管理：Bamtone K系列盲孔显微镜超越“仅看图像”，提供精确至微米级的深度、直径、锥度及镀层厚度测量。一键生成检测报告，为工艺优化提供客观、可比对的数据支撑，真正实现从定性到定量的跨越。
• 智能检测：Bamtone K系列盲孔显微镜配备智能分析软件，可快速完成批量样品的定位、对焦和检测，大幅提升监控频次与覆盖面。能轻松对接工厂MES系统，让检测数据实时融入生产质量闭环，提前预警潜在风险。配置紫外线光源，能透过胶层激发蓝光，便于检测孔内残胶。

在PCB制造进入微米级竞争的今天，对盲孔的精准检测已不再是成本选项，而是控制成本、保障利润的战略必需品。它将质量管控的关口前移，变被动“报废”为主动“预防”。Bamtone K系列盲孔显微镜是一款能够真正理解盲孔检测挑战的专业工具，为企业构建起一道坚固的质量防线，将潜藏的损失转化为可持续的竞争力。
