基于Profinet转CANopen网关的西门子S7-1200与水下仪表通讯实现方案

一、项目背景与核心痛点

该项目位于近海油气开采平台，需要对水下100-300米的管道压力、介质成分、温度等参数进行实时监测。现场采用西门子S7-1214CPLC作为控制核心，需接入德国SubCtech公司的OceanLine™ROV系列水下仪表，包括型号为2-3000MK2的CO₂监测探头和2-3010的CH₄传感器，这些仪表均采用CANopen协议进行数据传输。

项目实施前存在三大核心痛点：

·协议兼容障碍：西门子1200PLC原生支持Profinet协议，与CANopen水下仪表存在协议栈差异，无法直接实现数据交互。传统通过PLC扩展CANopen模块的方案受限于水下设备数量（超过8台时通讯不稳定）。

·恶劣环境挑战：水下设备需承受300米水深的高压环境，传统布线易因海水腐蚀导致通讯中断，且维护成本高达每年数十万元。

·数据实时性差：采用传统串口服务器中转方案时，数据传输延迟达200ms以上，无法满足工艺控制对100ms级响应的要求，且存在数据包丢失问题（丢包率约3%）。

二、解决方案设计与拓扑架构

针对上述痛点，解决方案采用Profinet转CANopen协议转换+边缘计算预处理"的技术路线，核心设备选用远创智控YC-PN-COP型Profinet网关模块。该网关作为协议转换中枢，在Profinet一侧作为从站与西门子1200PLC通信，在CANopen一侧作为主站管理多个水下仪表，最大支持126个从站设备接入。

系统拓扑结构

协议网关核心功能

远创智控YC-PN-COP作为智能网关数据采集器，具备三大核心功能：

1.协议转换能力：支持Profinet与CANopen协议的双向透明转换，Profinet侧最大输入输出字节数均为1440字节，CANopen侧支持10k-1Mbit/s可调波特率，完美匹配水下仪表的通讯需求。

2.边缘计算特性：内置ARMCortex处理器，可实现本地数据滤波、阈值判断和异常报警，减少无效数据上传，降低PLC运算负荷。

3.工业级可靠性：具备宽温（-40~70℃）、抗振动（10-2000Hz）特性，通过电磁兼容性认证，适应石化现场的强干扰环境。

三、实施过程与关键配置

项目实施分为三个阶段，全程严格遵循石油化工行业的防爆安全规范：

前期准备阶段（1小时）

1.完成网关GSD文件导入：在西门子TIAPortal软件中安装YC-PN-COP的GSDML文件，将网关作为Profinet从站添加到项目组态中。

2.仪表EDS文件配置：使用CANopenConfigurationStudio软件导入SubCtech仪表的EDS文件，定义PDO映射关系，每个PDO配置8字节数据（包含浓度值、状态码、温度补偿值）。

3.网络规划：将PLC与网关的IP地址设置在同一网段（192.168.0.x），网关设备名称设为"YC-COP-001"以确保唯一识别。

部署调试阶段（0.5天）

1.硬件安装：网关安装在防爆控制柜内，通过铠装光缆连接至水下接线盒，仪表端采用SubConnMCBH-5钛金属接口实现防水连接。

2.参数配置：在网关配置软件中设置CANopen通讯周期为100ms，心跳超时时间为300ms；Profinet侧设置输入输出字节长度为64字节（对应8台仪表的数据）。

3.联调测试：使用西门子PLCSIM软件模拟数据采集，通过网关诊断界面监控PDO发送/接收状态，确保无数据丢失。

优化验收阶段（1天）

1.性能优化：通过profinet网关模块设置关键参数的阈值（如CO₂浓度＞1000ppm报警），实现本地快速响应。

2.冗余设计：配置网关的双网口冗余功能，避免单一网络故障导致通讯中断。

3.验收测试：连续72小时运行测试，记录数据传输延迟（稳定在35-50ms）和丢包率（＜0.1%），符合设计要求。

四、应用效果与前后对比

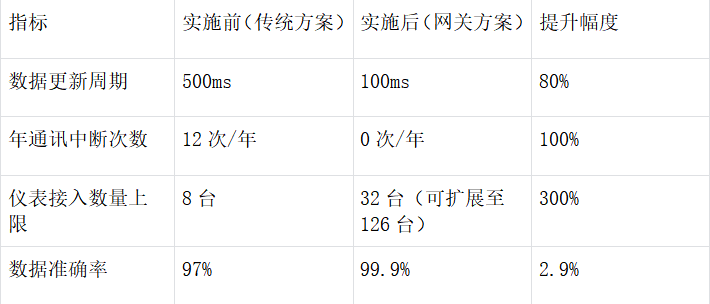

项目投用后，水下监测系统实现了全面升级，主要指标改善如下：

实际应用中，该方案展现出显著优势：在一次水下仪表异常升温事件中，边缘计算网关通过本地分析提前2秒发出报警，PLC及时启动降温程序，避免了潜在的设备损坏事故。中控室操作员通过HMI界面可实时查看各仪表的精准数据，无需再通过人工巡检记录。

五、主流应用行业与前景展望

此类基于Profinet网关模块和边缘计算网关的通讯解决方案，正快速向以下行业渗透：

新能源领域

在海上风电项目中，需要监测水下电缆的温度、振动和绝缘状态，采用类似架构可实现SCADA系统与海底传感器的可靠通讯，目前金风科技、明阳智能等企业已开始规模化应用。

智慧水务

污水处理厂的水下溶解氧、PH值等传感器多采用CANopen协议，通过智能网关数据采集器可实现与水厂PLC系统的无缝对接，北京排水集团的案例显示该方案可使水质监测精度提升15%。

智能制造

在汽车焊装车间，机械臂关节传感器（CANopen协议）与Profinet主控系统的连接，采用YC-PN-COPprofinet网关模块可减少布线成本40%，同时提高设备联动响应速度。

六、总结

本项目通过远创智控YC-PN-COP协议转换网关的部署，成功解决了石油化工行业中西门子PLC与CANopen水下仪表的通讯难题。方案不仅实现了数据的实时采集与可靠传输，更通过边缘计算功能提升了系统的智能化水平。从技术价值看，该方案验证了不同工业协议间无缝转换的可行性；从产业价值看，为流程工业的数字化转型提供了可复制的通讯解决方案。

随着工业互联网的深入推进，Profinet与CANopen等异构网络的融合需求将持续增长，具备边缘计算能力的智能网关数据采集器必将成为打通工业数据孤岛的核心枢纽，为更多行业的高效运营与安全管控提供坚实支撑。
