瑞芯微RK3506核心板规格书，性能参数详细配置，触觉智能IDO-SOM3506-S1，支持配套星闪无线技术方案

1 产品介绍

1.1 产品概述

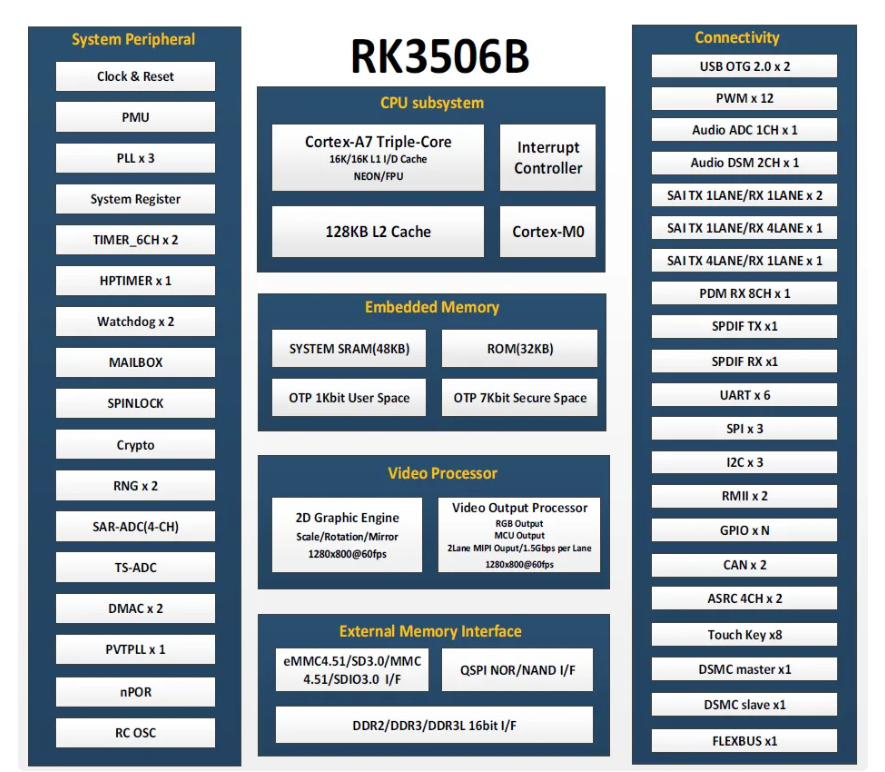

IDO-SOM3506-S1采用 Rockchip处理器 RK3506（三核 Cortex-A7+单核Cortex-M0, 主频最高1.5GHz）,芯片主要面向家电显控、显示HMI、手持终端、工业IOT网关、工业控制、PLC等领域。内置2D硬件引擎和显示输出引擎，以最小化CPU负载，满足图像显示需求。 内置丰富的外设接口，如SAI、PDM、SPDIF、音频DSM、音频ADC、USB2.0 OTG、RMII、UART、CAN等， 可以满足不同的应用开发需求。RK3506 SoC 内部组成，如下图所示：

IDO-SOM3506-S1核心板进行了严格的电源完整性和信号完整性仿真设计，通过各项电磁兼容、温度冲击、高温高湿老化、长时间存储压力等测试， 稳定可靠，批量供货。用户仅需设计外围电路即可快速实现项目的稳定量产，IDO-SOM3506-S1模块逻辑框图，如下图所示：

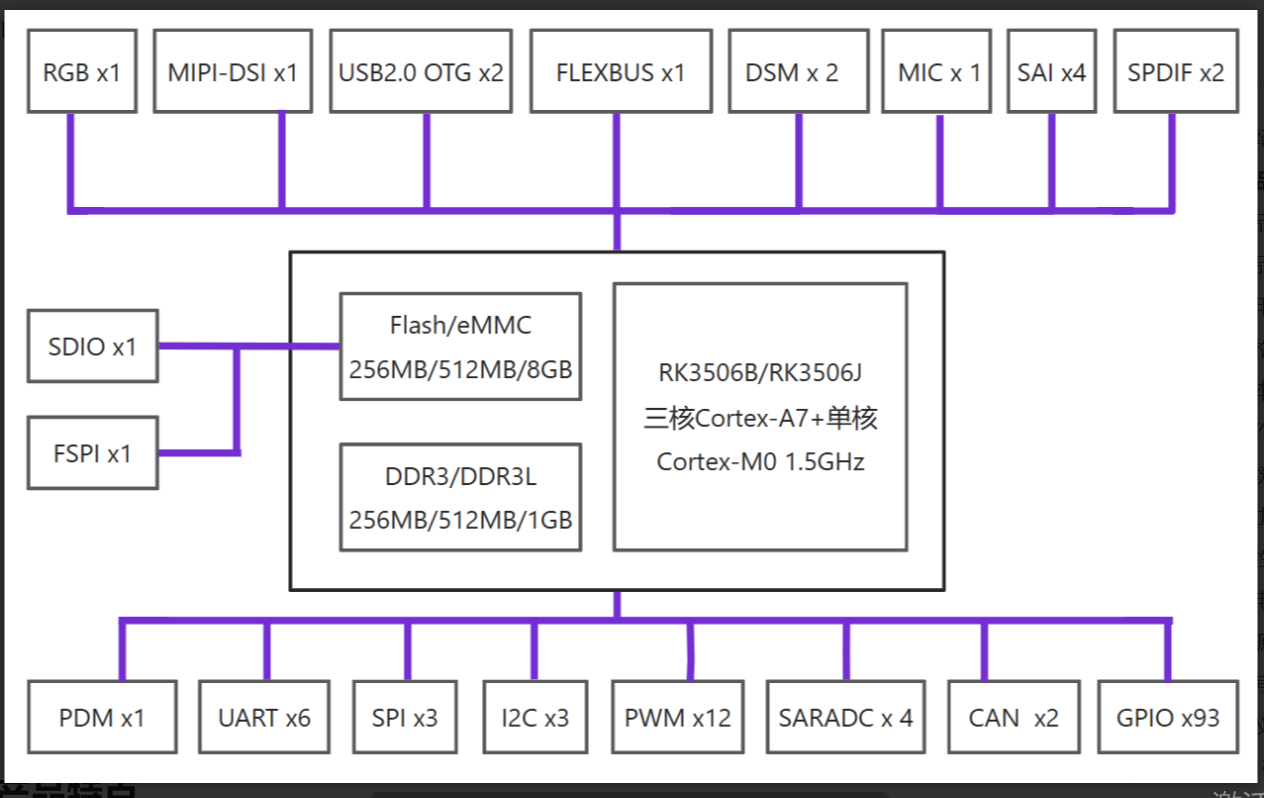

1.2 产品特点

1. 3.8*3.8CM超小尺寸邮票孔封装128Pin，8层板沉金工艺；
2. 独特的叠层设计，PCB背面完整平面无走线，优异的EMC性能和稳定性；
3. 核心板支持100%全国产；

1.3 产品图片

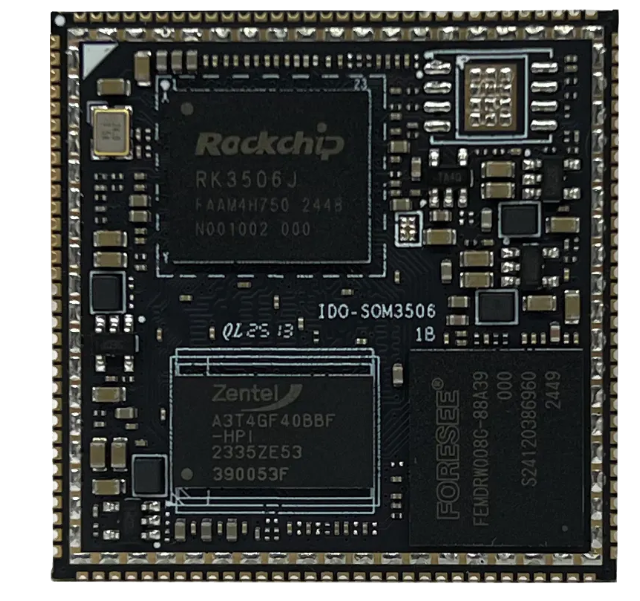

IDO-SOM3506-S1核心板正面，，如下图所示：

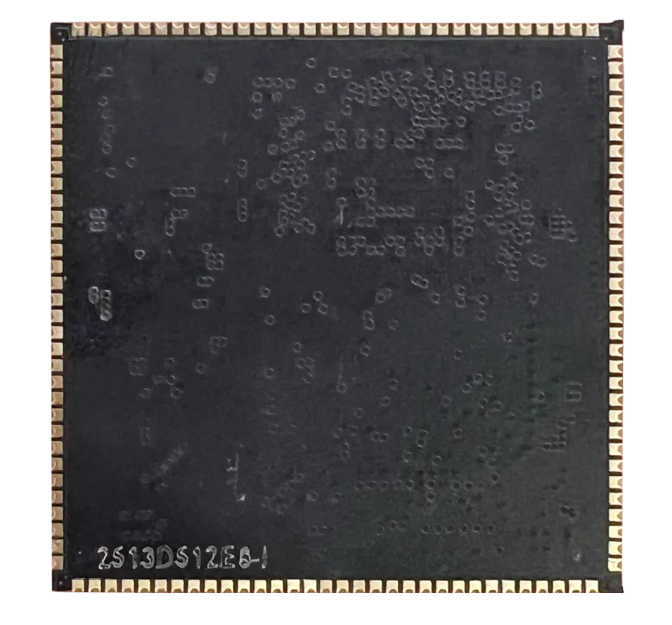

IDO-SOM3506-S1核心板背面，如下图所示：

1.4 适用场景

IDO-SOM3506-S1适用于家电显控、显示HMI、手持终端、工业IOT网关、工业控制、PLC等领域。

---

2 参数规格

2.1 基本参数

基本参数，如下表所示：

基本参数
SOC	RockChip RK3506B/RK3506J
CPU	三核 Cortex-A7+单核Cortex-M0, 主频最高1.5GHz
GPU	2D Graphic Engine
内存	256MB/512MB/1GB DDR3/DDR3L 16bit
存储	256MB/512MB NAND 8GB eMMC 以上配置二选一
硬件参数
以太网	2 × RMII 扩展2路百兆以太网
显示接口	视频输出： 1 x RGB (1280×1280@60fps) 1 x MIPI_DSI_TX(2Lane Ouput/1.5Gbps per Lane,1280×1280@60fps)
音频接口	4 × SAI 1 × PDM 2 x DSM 2 x SPDIF 1 x MIC
USB	2 × USB2.0 OTG
扩展接口	6 × UART 3 × SPI 2 × CAN FD 3 × I2C 12 × PWM 4 × SARADC 1 × FLEXBUS 1 × FSPI（和NAND FLASH版本复用） 1 × SDIO（和eMMC版本复用） 93 × GPIO
其他
主板尺寸	38mm × 38mm × 2.6mm
接口类型	128Pin 间距1.1mm邮票孔
PCB规格	板厚 1.4mm , 8 层板 高Tg材质，沉金工艺

2.2 工作环境

核心板工作环境，如下表所示：

工作环境
工作温度	-20~+80℃(RK3506B 宽温级) -40~+85℃ (RK3506J 工业级)
工作湿度	5%~90% RH 非冷凝
存储温度	-40℃～+85℃

2.3 系统支持

核心板支持系统，如下表所示：

序号	操作系统	支持	说明
1	Linux		/

---

3 PCB尺寸

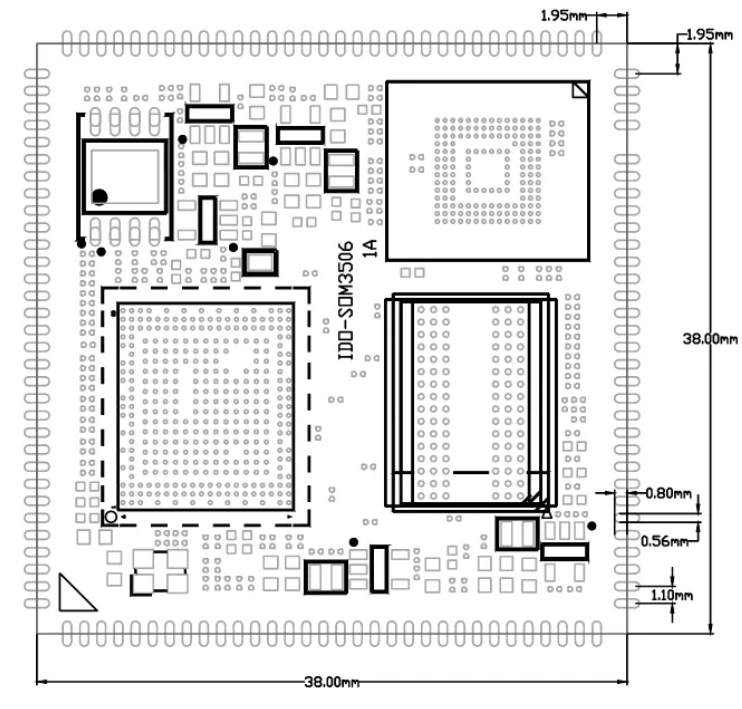

IDO-SOM3506-S1核心板尺寸如下图所示：

---

4 电气特性

4.1 主电源输入

主电源输入，如下表所示：

电源名称	最小电压	标称值	最大电压	峰值电流	待机电流
VCC5V0_SYS	4.5V	5.0V	5.4V	120mA	15mA

4.2 电源输出

电源输出，如下表所示：

电源名称	最小电压	标称值	最大电压	限制电流
VCC_1V8_OUT	1.7V	1.8V	1.9V	100mA
VCC_3V3_OUT	3.0V	3.3V	3.6V	100mA

---

5 采购型号

采购型号，如下表所示：

采购型号	DDR3/DDR3L	存储	标称工作温度
IDO-SOM3506-S1-D256N256-C	256MB	256MB	-20℃～+80℃
IDO-SOM3506-S1-D256N512-C	256MB	512MB	-20℃～+80℃
IDO-SOM3506-S1-D512N512-C	512MB	512MB	-20℃～+80℃
IDO-SOM3506-S1-D512E8-C	512MB	8GB	-20℃～+80℃
IDO-SOM3506-S1-D256N256-I	256MB	256MB	-40℃～+85℃
IDO-SOM3506-S1-D256N512-I	256MB	512MB	-40℃～+85℃
IDO-SOM3506-S1-D512N512-I	512MB	512MB	-40℃～+85℃
IDO-SOM3506-S1-D512E8-I	512MB	8GB	-40℃～+85℃

---

6 引脚定义

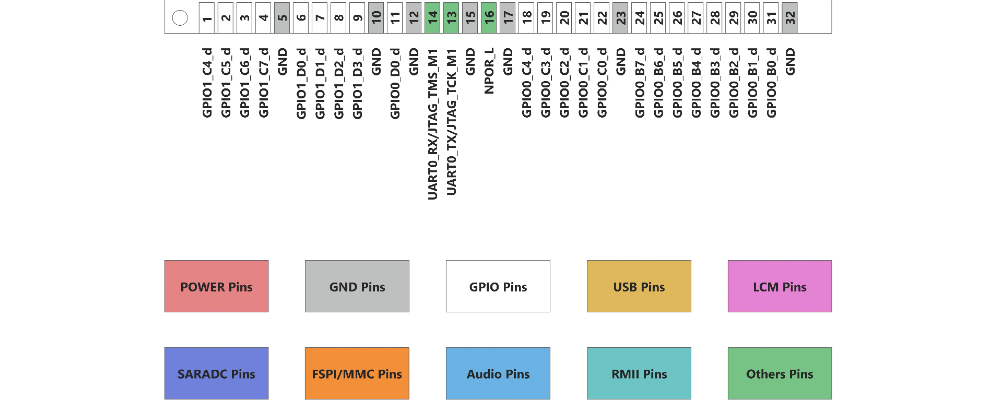

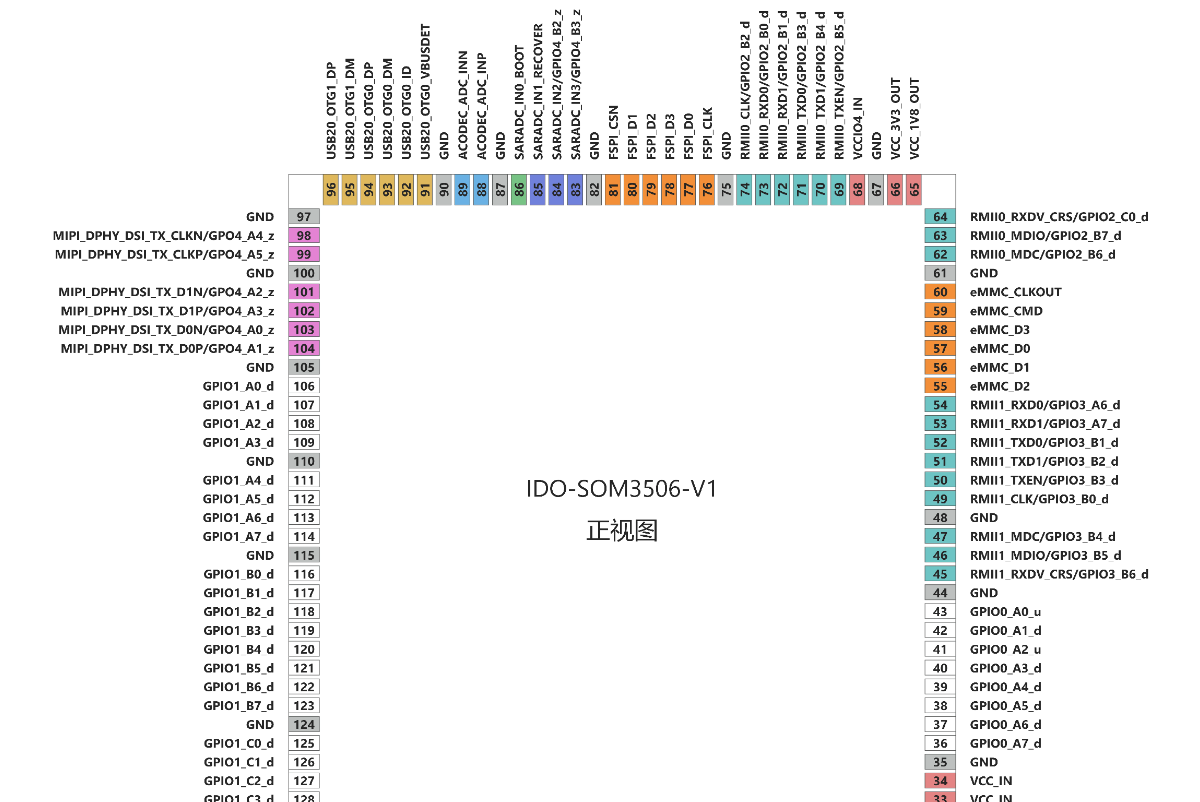

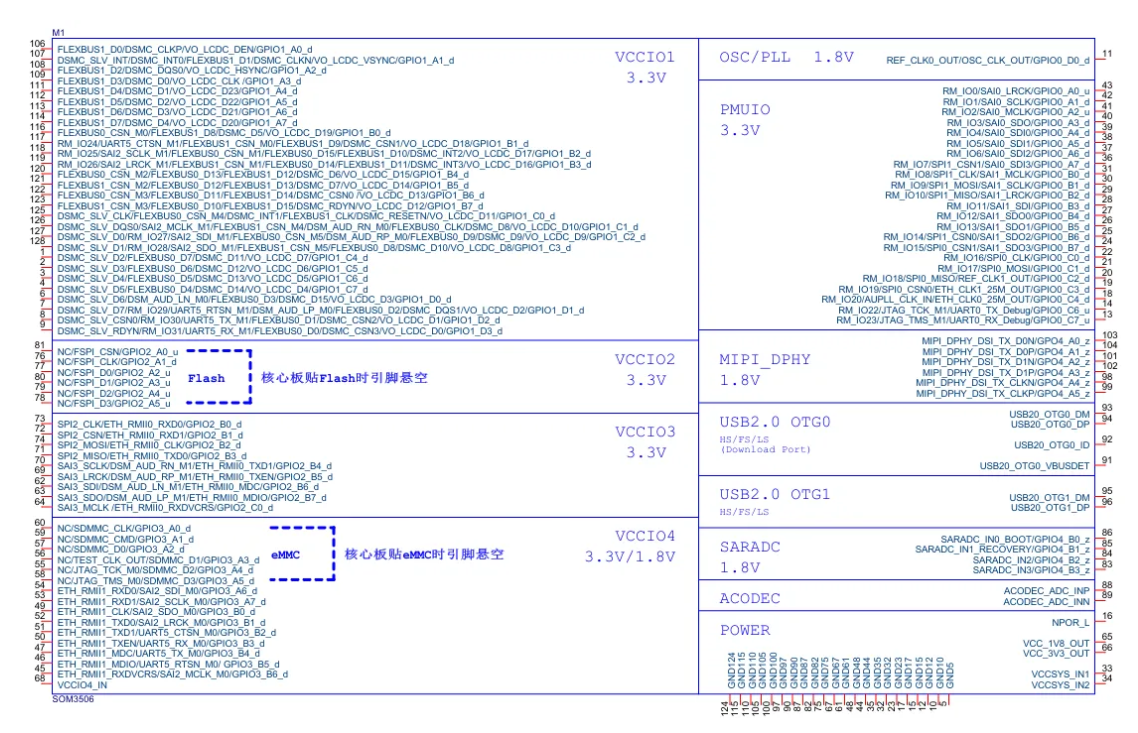

IDO-SOM3506-S1核心板引脚示意图，如下图所示：

附录：引脚列表

引脚列表，如下表所示

Num	Pin Name	BGA636 Ball	Signal Name		Power Rail
			Signal Name	Mode
1	DSMC_SLV_D2/FLEXBUS0_D7/DSMC_D11/VO_LCDC_D7/GPIO1_C4_d	C1	DSMC_SLV_D2		3.3v
			FLEXBUS0_D7
			DSMC_D11
			VO_LCDC_D7	Default
			GPIO1_C4_d
2	DSMC_SLV_D3/FLEXBUS0_D6/DSMC_D12/VO_LCDC_D6/GPIO1_C5_d	D3	DSMC_SLV_D3		3.3v
			FLEXBUS0_D6
			DSMC_D12
			VO_LCDC_D6	Default
			GPIO1_C5_d
3	DSMC_SLV_D4/FLEXBUS0_D5/DSMC_D13/VO_LCDC_D5/GPIO1_C6_d	E3	DSMC_SLV_D4		3.3v
			FLEXBUS0_D5
			DSMC_D13
			VO_LCDC_D5	Default
			GPIO1_C6_d
4	DSMC_SLV_D5/FLEXBUS0_D4/DSMC_D14/VO_LCDC_D4/GPIO1_C7_d	E2	DSMC_SLV_D5		3.3v
			FLEXBUS0_D4
			DSMC_D14
			VO_LCDC_D4	Default
			GPIO1_C7_d
5	GND5		GND5		GND
6	DSMC_SLV_D6/DSM_AUD_LN_M0/FLEXBUS0_D3/DSMC_D15/VO_LCDC_D3/GPIO1_D0_d	E1	DSMC_SLV_D6		3.3v
			DSM_AUD_LN_M0
			FLEXBUS0_D3
			DSMC_D15
			VO_LCDC_D3	Default
			GPIO1_D0_d
7	DSMC_SLV_D7/RM_IO29/UART5_RTSN_M1/DSM_AUD_LP_M0/FLEXBUS0_D2/DSMC_DQS1/VO_LCDC_D2/GPIO1_D1_d	F3	DSMC_SLV_D7		3.3v
			RM_IO29
			UART5_RTSN_M1
			DSM_AUD_LP_M0
			FLEXBUS0_D2
			DSMC_DQS1
			VO_LCDC_D2	Default
			GPIO1_D1_d
8	DSMC_SLV_CSN0/RM_IO30/UART5_TX_M1/FLEXBUS0_D1/DSMC_CSN2/VO_LCDC_D1/GPIO1_D2_d	F2	DSMC_SLV_CSN0		3.3v
			RM_IO30
			UART5_TX_M1
			FLEXBUS0_D1
			DSMC_CSN2
			VO_LCDC_D1	Default
			GPIO1_D2_d
9	DSMC_SLV_RDYN/RM_IO31/UART5_RX_M1/FLEXBUS0_D0/DSMC_CSN3/VO_LCDC_D0/GPIO1_D3_d	G3	DSMC_SLV_RDYN		3.3v
			RM_IO31
			UART5_RX_M1
			FLEXBUS0_D0
			DSMC_CSN3
			VO_LCDC_D0	Default
			GPIO1_D3_d
10	GND10		GND10		GND
11	REF_CLK0_OUT/OSC_CLK_OUT/GPIO0_D0_d	G1	REF_CLK0_OUT		1.8V
			OSC_CLK_OUT
			GPIO0_D0_d	Default
12	GND12		GND12		GND
13	RM_IO23/JTAG_TMS_M1/UART0_RX_Debug/GPIO0_C7_u	J1	RM_IO23		3.3v
			JTAG_TMS_M1
			UART0_RX_Debug	Default
			GPIO0_C7_u
14	RM_IO22/JTAG_TCK_M1/UART0_TX_Debug/GPIO0_C6_u	J2	RM_IO22		3.3v
			JTAG_TCK_M1
			UART0_TX_Debug	Default
			GPIO0_C6_u
15	GND15		GND15		GND
16	NPOR_L	T3	NPOR_L
17	GND17		GND17		GND
18	RM_IO20/AUPLL_CLK_IN/ETH_CLK0_25M_OUT/GPIO0_C4_d	K2	RM_IO20	Default	3.3v
			AUPLL_CLK_IN
			ETH_CLK0_25M_OUT
			GPIO0_C4_d
19	RM_IO19/SPI0_CSN0/ETH_CLK1_25M_OUT/GPIO0_C3_d	L2	RM_IO19	Default	3.3v
			SPI0_CSN0
			ETH_CLK1_25M_OUT
			GPIO0_C3_d
20	RM_IO18/SPI0_MISO/REF_CLK1_OUT/GPIO0_C2_d	L1	RM_IO18	Default	3.3v
			SPI0_MISO
			REF_CLK1_OUT
			GPIO0_C2_d
21	RM_IO17/SPI0_MOSI/GPIO0_C1_d	M3	RM_IO17	Default	3.3v
			SPI0_MOSI
			GPIO0_C1_d
22	RM_IO16/SPI0_CLK/GPIO0_C0_d	M2	RM_IO16	Default
			SPI0_CLK
			GPIO0_C0_d
23	GND23		GND23		GND
24	RM_IO15/SPI0_CSN1/SAI1_SDO3/GPIO0_B7_d	N2	RM_IO15	Default	3.3v
			SPI0_CSN1
			SAI1_SDO3
			GPIO0_B7_d
25	RM_IO14/SPI1_CSN0/SAI1_SDO2/GPIO0_B6_d	N3	RM_IO14	Default	3.3v
			SPI1_CSN0
			SAI1_SDO2
			GPIO0_B6_d
26	RM_IO13/SAI1_SDO1/GPIO0_B5_d	N1	RM_IO13	Default	3.3v
			SAI1_SDO1
			GPIO0_B5_d
27	RM_IO12/SAI1_SDO0/GPIO0_B4_d	P3	RM_IO12		3.3v
			SAI1_SDO0	Default
			GPIO0_B4_d
28	RM_IO11/SAI1_SDI/GPIO0_B3_d	P2	RM_IO11		3.3v
			SAI1_SDI	Default
			GPIO0_B3_d
29	RM_IO10/SPI1_MISO/SAI1_LRCK/GPIO0_B2_d	R3	RM_IO10		3.3v
			SPI1_MISO
			SAI1_LRCK	Default
			GPIO0_B2_d
30	RM_IO9/SPI1_MOSI/SAI1_SCLK/GPIO0_B1_d	R1	RM_IO9		3.3v
			SPI1_MOSI
			SAI1_SCLK	Default
			GPIO0_B1_d
31	RM_IO8/SPI1_CLK/SAI1_MCLK/GPIO0_B0_d	R2	RM_IO8		3.3v
			SPI1_CLK
			SAI1_MCLK	Default
			GPIO0_B0_d
32	GND32		GND32		GND
33	VCCSYS_IN1		VCCSYS_IN1
34	VCCSYS_IN2		VCCSYS_IN2
35	GND35		GND35		GND
36	RM_IO7/SPI1_CSN1/SAI0_SDI3/GPIO0_A7_d	T2	RM_IO7	Default	3.3v
			SPI1_CSN1
			SAI0_SDI3
			GPIO0_A7_d
37	RM_IO6/SAI0_SDI2/GPIO0_A6_d	U3	RM_IO6	Default	3.3v
			SAI0_SDI2
			GPIO0_A6_d
38	RM_IO5/SAI0_SDI1/GPIO0_A5_d	U1	RM_IO5	Default	3.3v
			SAI0_SDI1
			GPIO0_A5_d
39	RM_IO4/SAI0_SDI0/GPIO0_A4_d	U2	RM_IO4	Default	3.3v
			SAI0_SDI0
			GPIO0_A4_d
40	RM_IO3/SAI0_SDO/GPIO0_A3_d	V2	RM_IO3	Default	3.3v
			SAI0_SDO
			GPIO0_A3_d
41	RM_IO2/SAI0_MCLK/GPIO0_A2_u	W2	RM_IO2	Default	3.3v
			SAI0_MCLK
			GPIO0_A2_u
42	RM_IO1/SAI0_SCLK/GPIO0_A1_d	W1	RM_IO1	Default	3.3v
			SAI0_SCLK
			GPIO0_A1_d
43	RM_IO0/SAI0_LRCK/GPIO0_A0_u	V3	RM_IO0	Default	3.3v
			SAI0_LRCK
			GPIO0_A0_u
44	GND44		GND44		GND
45	ETH_RMII1_RXDVCRS/SAI2_MCLK_M0/GPIO3_B6_d	R22	ETH_RMII1_RXDVCRS	Default	1.8V/3.3V
			SAI2_MCLK_M0
			GPIO3_B6_d
46	ETH_RMII1_MDIO/UART5_RTSN_M0/ GPIO3_B5_d	P21	ETH_RMII1_MDIO	Default	1.8V/3.3V
			UART5_RTSN_M0
			GPIO3_B5_d
47	ETH_RMII1_MDC/UART5_TX_M0/GPIO3_B4_d	P23	ETH_RMII1_MDC	Default	1.8V/3.3V
			UART5_TX_M0
			GPIO3_B4_d
48	GND48		GND48		GND
49	ETH_RMII1_CLK/SAI2_SDO_M0/GPIO3_B0_d	M23	ETH_RMII1_CLK	Default	1.8V/3.3V
			SAI2_SDO_M0
			GPIO3_B0_d
50	ETH_RMII1_TXEN/UART5_RX_M0/GPIO3_B3_d	P22	ETH_RMII1_TXEN	Default	1.8V/3.3V
			UART5_RX_M0
			GPIO3_B3_d
51	ETH_RMII1_TXD1/UART5_CTSN_M0/GPIO3_B2_d	N21	ETH_RMII1_TXD1	Default	1.8V/3.3V
			UART5_CTSN_M0
			GPIO3_B2_d
52	ETH_RMII1_TXD0/SAI2_LRCK_M0/GPIO3_B1_d	M21	ETH_RMII1_TXD0	Default	1.8V/3.3V
			SAI2_LRCK_M0
			GPIO3_B1_d
53	ETH_RMII1_RXD1/SAI2_SCLK_M0/GPIO3_A7_d	M22	ETH_RMII1_RXD1	Default	1.8V/3.3V
			SAI2_SCLK_M0
			GPIO3_A7_d
54	ETH_RMII1_RXD0/SAI2_SDI_M0/GPIO3_A6_d	L22	ETH_RMII1_RXD0	Default	1.8V/3.3V
			SAI2_SDI_M0
			GPIO3_A6_d
55	NC/JTAG_TCK_M0/SDMMC_D2/GPIO3_A4_d	H23	JTAG_TCK_M0		1.8V/3.3V
			SDMMC_D2	Default
			GPIO3_A4_d
56	NC/TEST_CLK_OUT/SDMMC_D1/GPIO3_A3_d	K22	TEST_CLK_OUT		1.8V/3.3V
			SDMMC_D1	Default
			GPIO3_A3_d
57	NC/SDMMC_D0/GPIO3_A2_d	K23	SDMMC_D0	Default	1.8V/3.3V
			GPIO3_A2_d
58	NC/JTAG_TMS_M0/SDMMC_D3/GPIO3_A5_d	H22	JTAG_TMS_M0		1.8V/3.3V
			SDMMC_D3	Default
			GPIO3_A5_d
59	NC/SDMMC_CMD/GPIO3_A1_d	J21	SDMMC_CMD	Default	1.8V/3.3V
			GPIO3_A1_d
60	NC/SDMMC_CLK/GPIO3_A0_d	K21	SDMMC_CLK	Default	1.8V/3.3V
			GPIO3_A0_d
61	GND61		GND61		GND
62	SAI3_SDI/DSM_AUD_LN_M1/ETH_RMII0_MDC/GPIO2_B6_d	F22	SAI3_SDI		3.3v
			DSM_AUD_LN_M1
			ETH_RMII0_MDC	Default
			GPIO2_B6_d
63	SAI3_SDO/DSM_AUD_LP_M1/ETH_RMII0_MDIO/GPIO2_B7_d	G21	SAI3_SDO		3.3v
			DSM_AUD_LP_M1
			ETH_RMII0_MDIO	Default
			GPIO2_B7_d
64	SAI3_MCLK /ETH_RMII0_RXDVCRS/GPIO2_C0_d	G22	SAI3_MCLK		3.3v
			ETH_RMII0_RXDVCRS	Default
			GPIO2_C0_d
65	VCC_1V8_OUT		VCC_1V8_OUT
66	VCC_3V3_OUT		VCC_3V3_OUT
67	GND67		GND67
68	VCCIO4_IN		VCCIO4_IN
69	SAI3_LRCK/DSM_AUD_RP_M1/ETH_RMII0_TXEN/GPIO2_B5_d	F23	SAI3_LRCK		3.3v
			DSM_AUD_RP_M1
			ETH_RMII0_TXEN	Default
			GPIO2_B5_d
70	SAI3_SCLK/DSM_AUD_RN_M1/ETH_RMII0_TXD1/GPIO2_B4_d	F21	SAI3_SCLK		3.3v
			DSM_AUD_RN_M1
			ETH_RMII0_TXD1	Default
			GPIO2_B4_d
71	SPI2_MISO/ETH_RMII0_TXD0/GPIO2_B3_d	E22	SPI2_MISO		3.3v
			ETH_RMII0_TXD0	Default
			GPIO2_B3_d
72	SPI2_CSN/ETH_RMII0_RXD1/GPIO2_B1_d	D23	SPI2_CSN		3.3v
			ETH_RMII0_RXD1	Default
			GPIO2_B1_d
73	SPI2_CLK/ETH_RMII0_RXD0/GPIO2_B0_d	D21	SPI2_CLK		3.3v
			ETH_RMII0_RXD0	Default
			GPIO2_B0_d
74	SPI2_MOSI/ETH_RMII0_CLK/GPIO2_B2_d	E21	SPI2_MOSI		3.3v
			ETH_RMII0_CLK	Default
			GPIO2_B2_d
75	GND75		GND75		GND
76	NC/FSPI_CLK/GPIO2_A1_d	C22	FSPI_CLK	Default	3.3v
			GPIO2_A1_d
77	NC/FSPI_D0/GPIO2_A2_u	B23	FSPI_D0	Default	3.3v
			GPIO2_A2_u
78	NC/FSPI_D3/GPIO2_A5_u	C23	FSPI_D3	Default	3.3v
			GPIO2_A5_u
79	NC/FSPI_D2/GPIO2_A4_u	C21	FSPI_D2	Default	3.3v
			GPIO2_A4_u
80	NC/FSPI_D1/GPIO2_A3_u	B22	FSPI_D1	Default	3.3v
			GPIO2_A3_u
81	NC/FSPI_CSN/GPIO2_A0_u	A22	FSPI_CSN	Default	3.3v
			GPIO2_A0_u
82	GND82		GND82		GND
83	SARADC_IN3/GPIO4_B3_z	B21	SARADC_IN3	Default	1.8V
			GPIO4_B3_z
84	SARADC_IN2/GPIO4_B2_z	A21	SARADC_IN2	Default	1.8V
			GPIO4_B2_z
85	SARADC_IN1_RECOVERY/GPIO4_B1_z	B20	SARADC_IN1_RECOVERY	Default	1.8V
			GPIO4_B1_z
86	SARADC_IN0_BOOT/GPIO4_B0_z	A20	SARADC_IN0_BOOT	Default	1.8V
			GPIO4_B0_z
87	GND87		GND87		GND
88	ACODEC_ADC_INP	A19	ACODEC_ADC_INP
89	ACODEC_ADC_INN	B19	ACODEC_ADC_INN
90	GND90		GND90		GND
91	USB20_OTG0_VBUSDET	B18	USB20_OTG0_VBUSDET
92	USB20_OTG0_ID	B17	USB20_OTG0_ID
93	USB20_OTG0_DM	B16	USB20_OTG0_DM
94	USB20_OTG0_DP	A16	USB20_OTG0_DP
95	USB20_OTG1_DM	A15	USB20_OTG1_DM
96	USB20_OTG1_DP	B15	USB20_OTG1_DP
97	GND97		GND97		GND
98	MIPI_DPHY_DSI_TX_CLKN/GPO4_A4_z	B14	MIPI_DPHY_DSI_TX_CLKN	Default	1.8V
			GPO4_A4_z
99	MIPI_DPHY_DSI_TX_CLKP/GPO4_A5_z	B13	MIPI_DPHY_DSI_TX_CLKP	Default	1.8V
			GPO4_A5_z
100	GND100		GND100		GND
101	MIPI_DPHY_DSI_TX_D1N/GPO4_A2_z	B12	MIPI_DPHY_DSI_TX_D1N	Default	1.8V
			GPO4_A2_z
102	MIPI_DPHY_DSI_TX_D1P/GPO4_A3_z	A12	MIPI_DPHY_DSI_TX_D1P	Default	1.8V
			GPO4_A3_z
103	MIPI_DPHY_DSI_TX_D0N/GPO4_A0_z	A11	MIPI_DPHY_DSI_TX_D0N	Default	1.8V
			GPO4_A0_z
104	MIPI_DPHY_DSI_TX_D0P/GPO4_A1_z	B11	MIPI_DPHY_DSI_TX_D0P	Default	1.8V
			GPO4_A1_z
105	GND105		GND105		GND
106	FLEXBUS1_D0/DSMC_CLKP/VO_LCDC_DEN/GPIO1_A0_d	B10	FLEXBUS1_D0		3.3v
			DSMC_CLKP
			VO_LCDC_DEN	Default
			GPIO1_A0_d
107	DSMC_SLV_INT/DSMC_INT0/FLEXBUS1_D1/DSMC_CLKN/VO_LCDC_VSYNC/GPIO1_A1_d	1A5	DSMC_SLV_INT		3.3v
			DSMC_INT0
			FLEXBUS1_D1
			DSMC_CLKN
			VO_LCDC_VSYNC	Default
			GPIO1_A1_d
108	FLEXBUS1_D2/DSMC_DQS0/VO_LCDC_HSYNC/GPIO1_A2_d	A9	FLEXBUS1_D2		3.3v
			DSMC_DQS0
			VO_LCDC_HSYNC	Default
			GPIO1_A2_d
109	FLEXBUS1_D3/DSMC_D0/VO_LCDC_CLK /GPIO1_A3_d	B9	FLEXBUS1_D3		3.3v
			DSMC_D0
			VO_LCDC_CLK	Default
			GPIO1_A3_d
110	GND110		GND110		GND
111	FLEXBUS1_D4/DSMC_D1/VO_LCDC_D23/GPIO1_A4_d	B8	FLEXBUS1_D4		3.3v
			DSMC_D1
			VO_LCDC_D23	Default
			GPIO1_A4_d
112	FLEXBUS1_D5/DSMC_D2/VO_LCDC_D22/GPIO1_A5_d	1A4	FLEXBUS1_D5		3.3v
			DSMC_D2
			VO_LCDC_D22	Default
			GPIO1_A5_d
113	FLEXBUS1_D6/DSMC_D3/VO_LCDC_D21/GPIO1_A6_d	A7	FLEXBUS1_D6		3.3v
			DSMC_D3
			VO_LCDC_D21	Default
			GPIO1_A6_d
114	FLEXBUS1_D7/DSMC_D4/VO_LCDC_D20/GPIO1_A7_d	B7	FLEXBUS1_D7		3.3v
			DSMC_D4
			VO_LCDC_D20	Default
			GPIO1_A7_d
115	GND115		GND115		GND
116	FLEXBUS0_CSN_M0/FLEXBUS1_D8/DSMC_D5/VO_LCDC_D19/GPIO1_B0_d	1A3	FLEXBUS0_CSN_M0		3.3v
			FLEXBUS1_D8
			DSMC_D5
			VO_LCDC_D19	Default
			GPIO1_B0_d
117	RM_IO24/UART5_CTSN_M1/FLEXBUS1_CSN_M0/FLEXBUS1_D9/DSMC_CSN1/VO_LCDC_D18/GPIO1_B1_d	1A2	RM_IO24		3.3v
			UART5_CTSN_M1
			FLEXBUS1_CSN_M0
			FLEXBUS1_D9
			DSMC_CSN1
			VO_LCDC_D18	Default
			GPIO1_B1_d
118	RM_IO25/SAI2_SCLK_M1/FLEXBUS0_CSN_M1/FLEXBUS0_D15/FLEXBUS1_D10/DSMC_INT2/VO_LCDC_D17/GPIO1_B2_d	A5	RM_IO25		3.3v
			SAI2_SCLK_M1
			FLEXBUS0_CSN_M1
			FLEXBUS0_D15
			FLEXBUS1_D10
			DSMC_INT2
			VO_LCDC_D17	Default
			GPIO1_B2_d
119	RM_IO26/SAI2_LRCK_M1/FLEXBUS1_CSN_M1/FLEXBUS0_D14/FLEXBUS1_D11/DSMC_INT3/VO_LCDC_D16/GPIO1_B3_d	B5	RM_IO26		3.3v
			SAI2_LRCK_M1
			FLEXBUS1_CSN_M1
			FLEXBUS0_D14
			FLEXBUS1_D11
			DSMC_INT3
			VO_LCDC_D16	Default
			GPIO1_B3_d
120	FLEXBUS0_CSN_M2/FLEXBUS0_D13/FLEXBUS1_D12/DSMC_D6/VO_LCDC_D15/GPIO1_B4_d	1A1	FLEXBUS0_CSN_M2		3.3v
			FLEXBUS0_D13
			FLEXBUS1_D12
			DSMC_D6
			VO_LCDC_D15	Default
			GPIO1_B4_d
121	FLEXBUS1_CSN_M2/FLEXBUS0_D12/FLEXBUS1_D13/DSMC_D7/VO_LCDC_D14/GPIO1_B5_d	C3	FLEXBUS1_CSN_M2		3.3v
			FLEXBUS0_D12
			FLEXBUS1_D13
			DSMC_D7
			VO_LCDC_D14	Default
			GPIO1_B5_d
122	FLEXBUS0_CSN_M3/FLEXBUS0_D11/FLEXBUS1_D14/DSMC_CSN0 /VO_LCDC_D13/GPIO1_B6_d	A3	FLEXBUS0_CSN_M3		3.3v
			FLEXBUS0_D11
			FLEXBUS1_D14
			DSMC_CSN0
			VO_LCDC_D13	Default
			GPIO1_B6_d
123	FLEXBUS1_CSN_M3/FLEXBUS0_D10/FLEXBUS1_D15/DSMC_RDYN/VO_LCDC_D12/GPIO1_B7_d	B3	FLEXBUS1_CSN_M3		3.3v
			FLEXBUS0_D10
			FLEXBUS1_D15
			DSMC_RDYN
			VO_LCDC_D12	Default
			GPIO1_B7_d
124	GND124		GND124		GND
125	DSMC_SLV_CLK/FLEXBUS0_CSN_M4/DSMC_INT1/FLEXBUS1_CLK/DSMC_RESETN/VO_LCDC_D11/GPIO1_C0_d	A2	DSMC_SLV_CLK/		3.3v
			FLEXBUS0_CSN_M4
			DSMC_INT1
			FLEXBUS1_CLK
			DSMC_RESETN
			VO_LCDC_D11	Default
			GPIO1_C0_d
126	DSMC_SLV_DQS0/SAI2_MCLK_M1/FLEXBUS1_CSN_M4/DSM_AUD_RN_M0/FLEXBUS0_CLK/DSMC_D8/VO_LCDC_D10/GPIO1_C1_d	B2	DSMC_SLV_DQS0		3.3v
			SAI2_MCLK_M1
			FLEXBUS1_CSN_M4
			DSM_AUD_RN_M0
			FLEXBUS0_CLK
			DSMC_D8
			VO_LCDC_D10	Default
			GPIO1_C1_d		3.3v
127	DSMC_SLV_D0/RM_IO27/SAI2_SDI_M1/FLEXBUS0_CSN_M5/DSM_AUD_RP_M0/FLEXBUS0_D9/DSMC_D9/VO_LCDC_D9/GPIO1_C2_d	B1	DSMC_SLV_D0
			RM_IO27
			SAI2_SDI_M1
			FLEXBUS0_CSN_M5
			DSM_AUD_RP_M0
			FLEXBUS0_D9
			DSMC_D9
			VO_LCDC_D9	Default
			GPIO1_C2_d		3.3v
128	DSMC_SLV_D1/RM_IO28/SAI2_SDO_M1/FLEXBUS1_CSN_M5/FLEXBUS0_D8/DSMC_D10/VO_LCDC_D8/GPIO1_C3_d	C2	DSMC_SLV_D1
			RM_IO28
			SAI2_SDO_M1
			FLEXBUS1_CSN_M5
			FLEXBUS0_D8
			DSMC_D10
			VO_LCDC_D8	Default
			GPIO1_C3_d
