i9-10900实照图曝光 TDP固定为65W
Intel十代酷睿i9-10900K总是让人翘首以盼，它基于Comet Lake微架构，将继续采用14纳米工艺，而且很有可能将是14nm时代的最后一款旗舰处理器。
不过此前大家只能看到它的参数跑分，稍有遗憾，近日，总算有媒体曝光了十代i9的真U图，就让我们一起来看看吧。
曝光的为i9-10900不带K版本，似乎是工程样片，TDP固定为65W，仅为带K版本129W TDP的一半，对散热要求不高，样片上印有2.5GHz，但此前消息称它基础频率为2.8GHz，规格上，它是10核20线程设计。

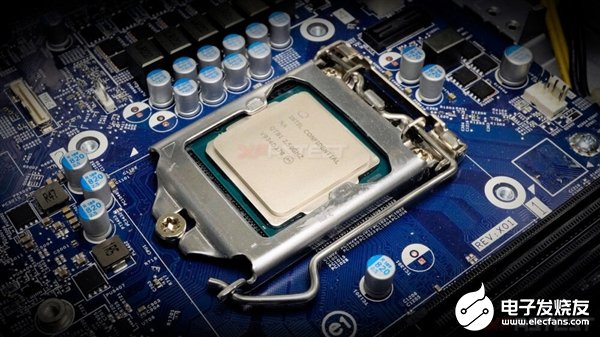

媒体还曝光了一张i9-10900安装在LGA1200插槽中的照片，这是Comet Lake-S CPU新家，需要用户额外购买基于400系列芯片组的新主板，唯一值得庆幸的是其向后兼容LGA1151的散热器。
相较于i9-10900，i9-10900K的参数要豪华很多，根据3DMark数据库的信息，i9-10900K具有3.7GHz的基本频率和5.1GHz的单核睿频，这与之前泄露的信息相一致。但是据传，i9-10900K在英特尔的BOOST 3.0和温度自适应加速下能够分别将基础频率和最大单核睿频提高到5.2GHz和5.3GHz之多，性能值得期待。
