STM32 无刷驱动器

好的，我们来详细介绍一下使用 STM32 微控制器开发无刷直流（BLDC）电机驱动器的情况。这是一种非常常见且强大的组合方案。

核心概念：STM32 + BLDC 驱动器

STM32 作为驱动器的大脑（控制器），负责执行电机控制算法（如 FOC、六步方波）、生成精确的 PWM 信号来控制功率器件（MOSFET/IGBT），并处理传感器反馈（霍尔传感器、编码器或无感反电动势）、通信（如 UART， CAN）、保护机制等。

以下是关键方面的详细说明：

1. STM32 的核心优势及其在 BLDC 驱动中的应用：

   • 高性能定时器： STM32 的核心竞争力在于其高级定时器 (如 TIM1, TIM8, TIM15, TIM16, TIM17 等)：
     • 互补 PWM 输出： 可产生精确配置、带死区时间的多通道互补 PWM 信号（通常 6 通道：3对互补），用于驱动三相全桥逆变器的 6 个开关管（MOSFET/IGBT），防止上下管直通短路。
     • 中心对齐模式： 非常适合生成用于 FOC 控制的空间矢量 PWM。
     • 刹车输入： 连接硬件故障信号（过流、过压），可在故障发生时立即关闭 PWM 输出，保护系统。
     • 编码器接口： 可直接读取正交编码器信号，用于精确的位置和速度反馈（常用于 FOC）。
     • 输入捕获： 用于捕获霍尔传感器信号或反电动势过零信号（无感控制）。
   • 强大的处理能力： 从经济型 Cortex-M0+ 到高性能 M4/M7/M33，丰富的产品线满足不同复杂度的控制需求（简单六步方波 -> 复杂 FOC + 弱磁/位置环）。
   • 高精度 ADC： 多通道、同步采样能力，用于精确测量：
     • 相电流（通常通过采样电阻 + 运放）。
     • 母线电压。
     • 温度（MOSFET、电机绕组）。
     • 电位器/模拟信号输入（调速、扭矩指令）。
   • 丰富的通信接口： UART, SPI, I2C, CAN, USB 等，用于调试、参数配置、与上位机或其他控制器通信（如 CANopen）。
   • 运算能力： 特别是带 FPU（浮点单元）的 M4/M7/M33 内核，能高效执行 FOC 所需的 Clarke/Park 变换、PI 控制器、SVPWM 等浮点运算。
   • DMA： 减轻 CPU 负担，高效处理 ADC 采样、数据传输等任务。
   • 可靠性与安全性： 部分型号内置看门狗、硬件加密、安全启动功能（TrustZone），满足工业和汽车应用要求。

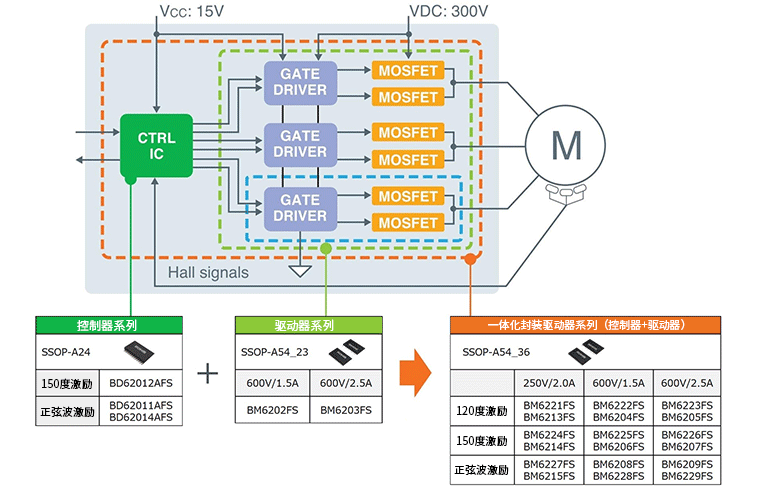

2. BLDC 驱动器硬件架构：

   • 主控板： 核心是 STM32 MCU，包含其最小系统（时钟、电源、复位、调试接口）以及相关的信号调理电路（如 ADC 输入的运放电路、霍尔信号整形电路、通信接口电平转换等）。
   • 功率级：
     • 三相全桥逆变器： 由 6 个功率 MOSFET 或 IGBT 组成（H 桥 * 3）。这是能量转换的核心。
     • 门极驱动器： 连接 STM32 PWM 输出和功率开关管。作用包括：
       • 电平转换： 将 STM32 的 3.3V PWM 信号提升到驱动 MOS/IGBT 所需的高电压（通常 10-15V）。
       • 电流驱动能力： 提供足够大的峰值电流快速开关功率管，降低开关损耗。
       • 隔离（可选）： 在某些需要高低压隔离的应用中使用隔离型驱动芯片。
       • 内置保护： 很多驱动芯片集成欠压锁定、互锁逻辑、错误标志输出等功能。
     • 电流检测：
       • 低侧分流电阻： 最常见、经济的方式，在每个桥臂下管（或两相下管）的源极串联精密采样电阻。
       • 高侧分流电阻 + 专用放大器： 用于需要检测高侧电流的情况。
       • 霍尔电流传感器： 提供隔离，适用于大电流或需要更高隔离等级的场景（如 ACS712, ACS730, LEM 模块）。
     • 电压检测： 通过电阻分压网络检测母线电压。
     • 温度检测： NTC 热敏电阻贴在功率器件或散热器上。
   • 传感器接口：
     • 霍尔传感器： 三个霍尔元件提供 60/120 度电角度间隔的转子位置信号。
     • 编码器： 增量式编码器（ABZ）或绝对式编码器提供高分辨率位置/速度反馈（FOC 常用）。
     • 无感控制： 不需要位置传感器，依靠检测反电动势过零点（BEMF）或使用观测器算法（FOC）。
   • 保护电路：
     • 过流保护： 比较器快速响应硬件过流信号（来自电流检测电路），触发 STM32 定时器的刹车功能立即关断 PWM。
     • 过压/欠压保护： 通过 ADC 检测母线电压，软件判断触发保护。
     • 过温保护： 通过 ADC 检测 NTC 阻值变化触发保护。
     • 短路保护： 通常包含在过流保护中。
   • 电源：
     • 主电源： 为电机供电的直流总线电压（如 12V， 24V， 48V， 更高）。
     • 控制电源： 为 MCU、门极驱动芯片、运放等供电的稳定低压（如 5V 或 3.3V），通常由 Buck 或 LDO 转换而来。

3. 控制算法：

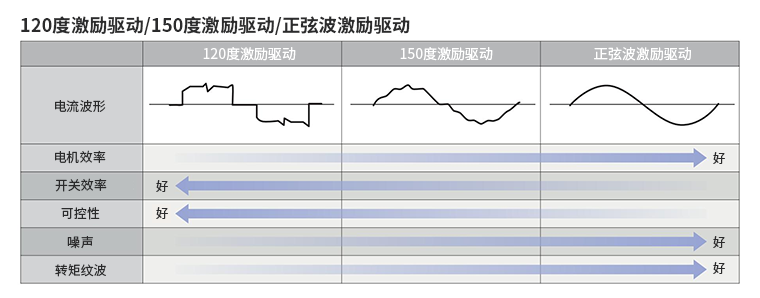

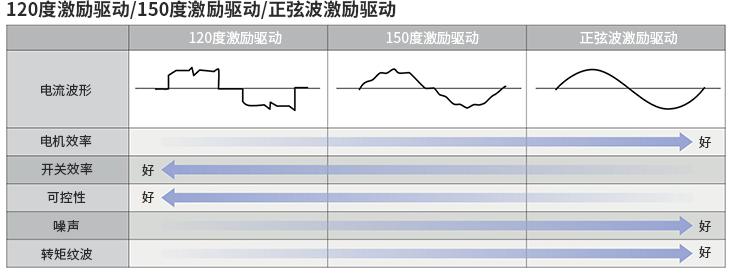

   • 六步方波控制（梯形波控制）：
     • 原理最简单，基于霍尔信号（或反电动势过零点）按固定顺序换相。
     • STM32 定时器根据霍尔状态切换 PWM 通道输出模式。
     • 性能一般（转矩脉动较大），效率不如 FOC，但实现简单，成本低。
   • 磁场定向控制：
     • 当前高性能 BLDC/PMSM 驱动的主流算法。
     • 将三相电流变换到随转子磁场旋转的坐标系下，实现励磁电流和转矩电流的解耦控制。
     • 需要高分辨率位置反馈（编码器或无感观测器）。
     • 优点：转矩脉动小、效率高（尤其在低转速）、动态响应快、噪音低。
     • STM32（尤其是带 FPU 的型号）非常擅长运行 FOC 算法。

4. 软件开发工具与资源：

   • STM32CubeMX： 极其重要的工具！ 图形化配置 STM32 时钟、外设（定时器、ADC、PWM、死区时间、刹车、编码器接口、通信接口等）、引脚分配。自动生成初始化代码框架（支持 Keil， IAR， STM32CubeIDE）。
   • STM32CubeIDE： ST 官方的免费集成开发环境，基于 Eclipse 和 GCC 工具链，集成了 STM32CubeMX 功能。
   • STM32 Motor Control SDK： ST 提供的核心资源，包含：
     • 针对不同 STM32 系列和功率套件的电机控制固件库。
     • 实现了 FOC（包括无感观测器）、六步方波等核心算法。
     • 电机参数识别工具。
     • 丰富的 API 接口。
     • 详细的文档和应用笔记。
   • X-CUBE-MCSDK： MCSDK 的 Cube 包形式，可通过 STM32CubeMX 直接导入和配置。
   • 评估板和 Discovery Kits： ST 提供多种集成 STM32、门极驱动甚至功率级的开发板（如 STM32 Nucleo, STM32 Discovery, STM32 EVAL boards），是快速上手和学习的有力工具。
   • 第三方生态系统： 众多第三方提供基于 STM32 的 BLDC 驱动器方案、开发板、模块和软件库。

5. 开发流程概述：

   1. 明确需求：电机参数（电压、电流、极对数）、性能要求（速度、扭矩、响应速度）、控制算法（六步方波/FOC）、传感器类型、通信接口等。
   2. 硬件设计：
      • 选择合适的 STM32 型号（考虑性能、外设需求、成本）。
      • 设计功率级（MOSFET/IGBT 选型、门极驱动选型、电流检测方案）。
      • 设计保护电路（过流、过压、过温）。
      • 设计传感器接口电路。
      • 设计控制电源电路。
      • 精心布局布线： 功率回路要短、粗，避免干扰模拟信号（尤其是电流采样）。
   3. 软件配置与开发：
      • 使用 STM32CubeMX 配置时钟、外设（尤其是高级定时器、ADC、通信接口）。
      • 导入/集成 STM32 MCSDK 或自行编写电机控制算法。
      • 编写主控制逻辑（状态机：启动、运行、故障处理、通信处理）。
      • 实现保护机制（软件层面的过压、欠压、过温判断和处理）。
      • 调试与优化：利用调试器、示波器、电机控制工作台等工具调整参数（PI 参数、观测器参数、启动参数等）。
   4. 测试与验证：在不同工况下测试驱动器的性能（效率、温升、动态响应、保护功能）和可靠性。

6. 典型 STM32 系列选择：

   • STM32G4 系列： 性价比极高的主流选择。Cortex-M4 + FPU， 丰富的高级定时器（HRTIM 功能强大），高精度 ADC， 内置运放比较器，非常适合电机控制。
   • STM32F4 系列： 经典高性能系列（如 F401， F405， F407），应用广泛，资源丰富。
   • STM32F3 系列： 早期电机控制热门系列（如 F303），集成了大量模拟外设（DAC， 运放， 比较器），成本较低。
   • STM32F0/F1 系列： 适用于简单、成本敏感的六步方波控制应用。
   • STM32H7 系列： 顶级性能，用于要求极高的复杂多电机控制或需要运行 RTOS + 高级算法的场景。
   • STM32F7 系列： 高性能，介于 F4 和 H7 之间。
   • STM32C0 系列： 最新的超值系列，适用于最简单的六步方波应用。

总结：

利用 STM32 开发 BLDC 驱动器是一个强大且成熟的方案。其核心在于：

• 利用高级定时器精准生成带死区的三相 PWM 信号。
• 利用 ADC 准确采集电流、电压、温度等关键信号。
• 执行高效的控制算法（FOC 或六步方波）实现电机的平稳、高效、高性能运行。
• 实施可靠的硬件和软件保护机制确保系统安全。

得益于 ST 完善的生态（STM32CubeMX, STM32CubeIDE, STM32 MCSDK, 丰富的开发板/文档），开发者可以大大加速基于 STM32 的 BLDC 驱动器的开发进程。

如果你有具体的方向（如想了解某个系列、某种算法、某个开发板、或是遇到特定问题），可以进一步提问！
