关于25MHz晶振的PCB封装设计，核心原则是根据您选定的具体晶振型号的规格书（Datasheet）精确绘制，因为不同封装尺寸、引脚排列和焊盘要求差异很大。以下是常见封装类型及设计要点：

一、常见贴片晶振封装（SMD）

两引脚封装（无源晶振常见）
- HC-49S：
  - 直插HC-49的贴片版本，长方体外形。
  - 典型尺寸： 11.4mm × 4.7mm × 3.8mm（长×宽×高）。
  - 焊盘设计：
  - 引脚间距：通常 5.08mm。
  - 焊盘尺寸：建议 1.8mm × 2.0mm（长×宽），外延超出壳体边缘约0.5mm。
- 示意图：
```
┌───────────────┐
│               │
├───┐       ┌───┤
│ ○ │       │ ○ │ → 引脚（焊盘）
└───┘        └───┘
```
四引脚封装（有源/无源晶振均有）

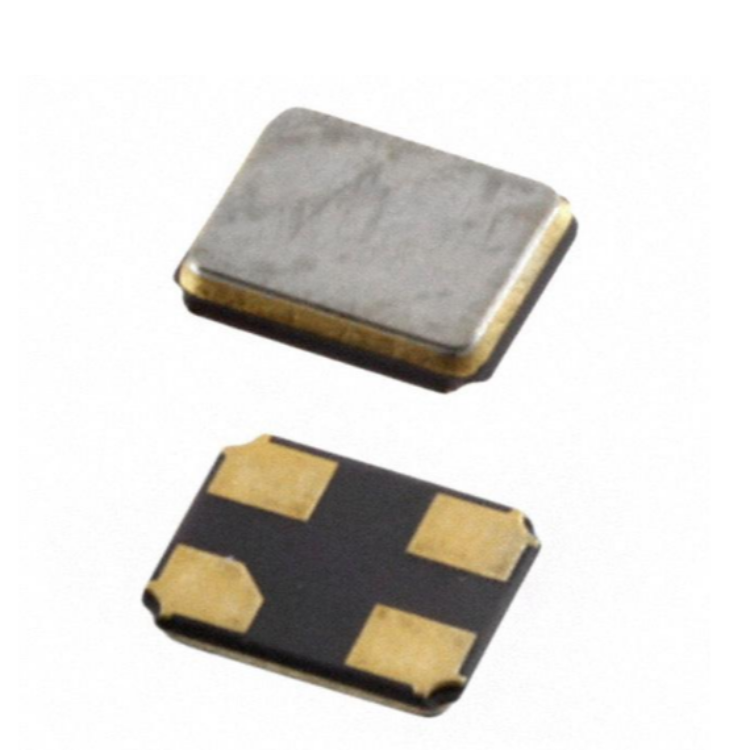

- SMD-3225（3.2mm × 2.5mm）：
  - 最常用小型封装，适合高密度PCB。
  - 焊盘设计：
  - 引脚间距：通常 1.6mm（两引脚中心距）。
  - 焊盘尺寸：建议 1.2mm × 1.4mm（长×宽）。
  - 注意：实际仅用两个引脚（对角或相邻），需对照规格书确认。
- SMD-2520（2.5mm × 2.0mm）：
  - 超小尺寸，用于紧凑设计。
  - 焊盘间距：常见 1.2mm~1.6mm，需严格按规格书绘制。
- SMD-5032（5.0mm × 3.2mm）：
  - 功率较大或特殊需求时使用。
  - 焊盘间距：通常 2.54mm 或 4.0mm。

二、关键设计注意事项

引脚定义核对：
- 无源晶振（Crystal）：仅需连接两个引脚（其余可能是悬空或机械固定）。
- 有源晶振（Oscillator）：需连接 VCC、GND、OUT（第4脚可能为NC或OE控制）。
- 示例（四脚封装常见配置）：
```
1: NC / GND    2: GND / OUT
3: OUT / VCC   4: VCC / NC
*具体以规格书为准！*
```
接地屏蔽（高频关键！）：
- 在晶振底部铺设 GND铜皮，周围加接地过孔（Via）阵列，抑制干扰。
- 金属外壳晶振（如SMD-3225）底部常有接地焊盘，需设计中央散热焊盘并打孔接地。
布线规则：
- 走线尽量短直，远离电源、高速信号线。
- 负载电容（对无源晶振）靠近晶振引脚放置（通常10~22pF，规格书会指定）。
焊盘外延设计：
- 焊盘长度应超出晶振壳体 0.3~0.5mm，确保焊接强度（参考IPC标准）。

三、推荐封装获取方式

官方规格书：
在晶振厂家官网（如EPSON、NDK、TXC）下载对应型号的Datasheet，查找 "Mechanical Dimensions" 章节。
EDA库直接调用：
- 使用KiCad、Altium Designer等软件的在线库搜索 "25MHz Crystal" + 封装名（如XTAL_SMD_3225）。
自建封装要点：
- 标注关键尺寸：A（长度）、B（宽度）、P（引脚间距）、W（焊盘宽度）。
- 添加1脚标识（如极性点或斜角标记）。

四、高频设计特别提示

25MHz属于高频信号，需：

避免在晶振下方走线，尤其是数字信号线。
确保完整地平面，减少辐射干扰。

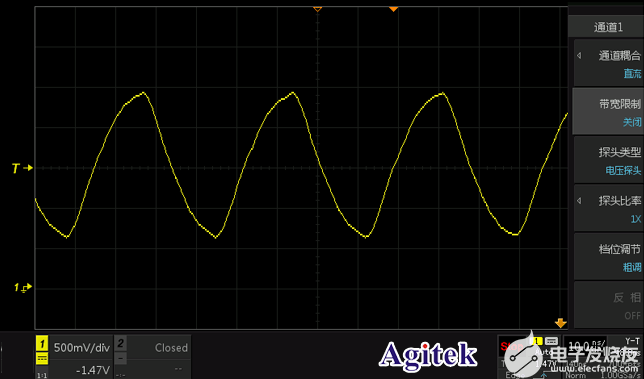

有源晶振的输出端可串联 22Ω电阻 阻尼振荡。

✅ 最后检查：
使用PCB软件的3D视图核对晶振实物模型与封装是否匹配，确认引脚1位置与原理图一致！

建议优先选择主流封装（如SMD-3225），并在嘉立创EDA等平台验证封装兼容性。

工业级SMD3225 25MHz晶振应用于Wi-Fi 6方案

科技引领未来工业级网关宽温晶振25MHz与芯片组成振荡电路，是电路板上负责开机诊断及网络数据的重要时钟信号源，它在网络通信、工业自动化等领域发挥着至关重要的作用，精度高的晶振网络数据信号在传输中才

2024-06-28 08:34:14

STM32F4系列的8MHz和25MHz主晶振选择各有什么优劣？

我看原子哥的板子上使用的是8MHz的，然后也有部分人使用的是25MHz的晶振。我想问一下，这两种选择各有什么优劣？是不是使用25MHz的能使网络接口速度达到最大？希望各位分享一下

60user21 2019-08-07 03:50:20

网络设备为什么选用25MHz及倍数频率？

在网卡、交换机、路由器、以太网等网络设备中，晶振频率的选择是根据设备的核心功能、芯片要求以及通信协议标准来决定的。使用25MHz及其倍数关系的晶振，主要是因为这个频率体系与以太网标准、通信协议、芯片

2025-09-12 14:06:48

深圳光量子工厂启示：PCI 加速卡为何偏向 25MHz 2016 有源晶振？

在 PCI 加速卡项目中，工程师使用SJK 2016 系列有源晶振 25MHZ。原因不仅仅是规格匹配，更在于系统复杂度。

2025-12-12 16:43:36

看25MHz晶振，如何支撑以太网：高速运转

当我们用网线连接电脑、路由器或服务器时，很少有人会注意到，一枚25MHz的晶振正像“精准节拍器”一样，指挥着数据的每一次传输。这个看似不起眼的电子元件，早已成为以太网高速稳定运转的核心密码。一

2026-05-29 09:08:15

网络设备为什么选用25MHz及倍数频率？

在网卡、交换机、路由器、以太网等网络设备中，晶振频率的选择是根据设备的核心功能、芯片要求以及通信协议标准来决定的。使用 25MHz及其倍数关系的晶振，主要是因为这个频率体系与以太网标准

2025-09-13 11:09:04

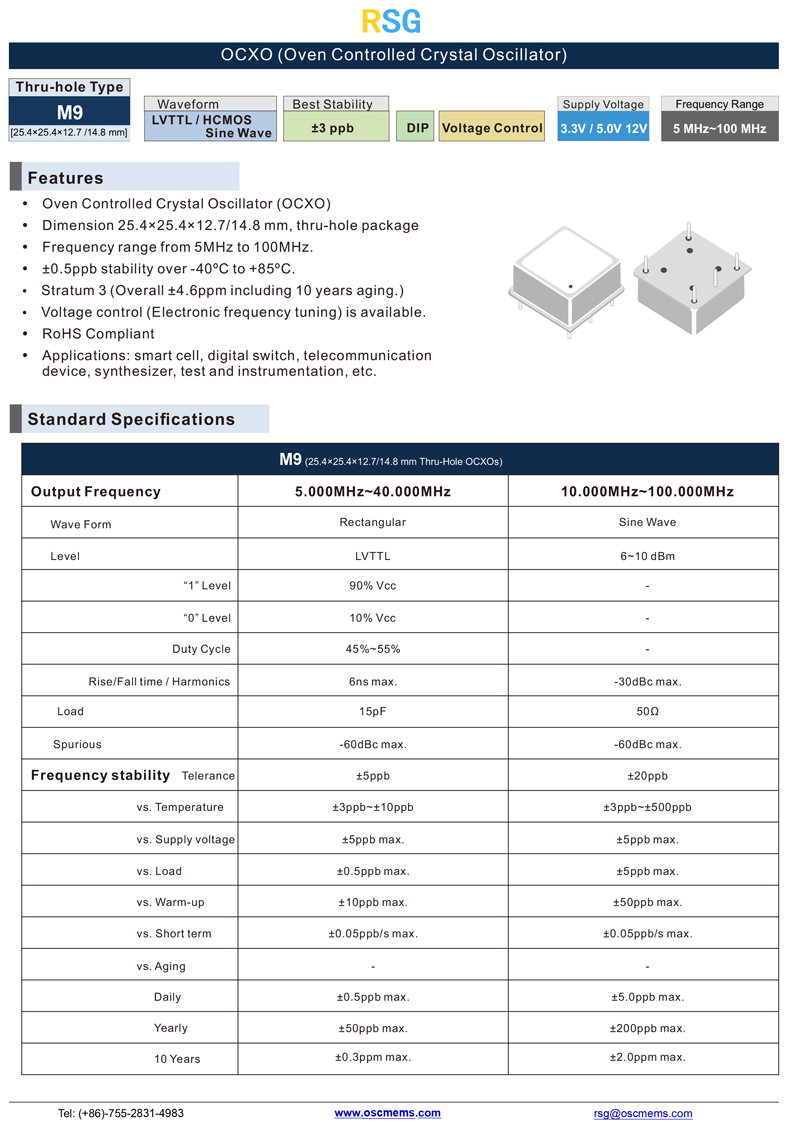

恒温晶振OCXOM925000G33YC 25m在基站上的应用
