盆式绝缘子是电力系统中（尤其是高压开关设备，如GIS（气体绝缘金属封闭开关设备）或PASS（插接式开关系统））中使用的一种关键绝缘部件。以下是其主要特点和功能：
核心特点与功能：
-
结构设计
- 形状类似碗或盆（故名"盆式"），通常由高性能环氧树脂通过压力凝胶工艺（APG）制成，内部可能嵌入金属嵌件用于连接导体。
- 内部设有电极：中心导杆穿过绝缘子，两端连接设备不同区域。
-
核心功能
- 电气绝缘：隔离高压导体与接地的金属外壳（GIS壳体），承受极高电压（可达数百kV）。
- 机械支撑：固定中心导杆，保障设备结构稳定。
- 气室分隔：在GIS中划分不同气室（如断路器/隔离开关室），维持各区间SF6气体密封。
-
应用场景
- 全封闭变电站（GIS）：核心绝缘部件，占设备绝缘系统的70%以上。
- 高压隔离开关/断路器：作为断口绝缘介质。
- 电缆终端连接：过渡段的气固绝缘接口。
关键技术参数：
| 参数 | 说明 |
|---|---|
| 额定电压 | 最高耐受电压（如110kV/220kV/500kV等级） |
| 机械强度 | 弯曲耐受负荷（常用kN计量，例如12kN, 24kN） |
| 局部放电 | 关键质量指标（通常要求≤5pC，确保无内部缺陷） |
| 工频耐压 | 耐受50Hz交流高压的能力（如550kV设备需通过230kV/分钟工频耐压） |
| 雷电冲击 | 模拟雷击过电压（如550kV设备需通过1550kV正负极性冲击） |
独特优势：
- 空间集约化：替代传统悬式/支柱绝缘子，大幅缩小变电站体积。
- 环境抗性强：不受污秽、潮湿、冰雪影响（因封闭于金属壳体内）。
- 免维护设计：寿命可达30年以上，无需周期性清洁或更换。
- 故障率极低：通过严格的局放检测和X光探伤，可靠性超99%。
典型故障模式与预防：
-
内部气泡/裂纹
- 成因：制造过程中环氧树脂固化不良。
- 检测：出厂前进行X射线扫描及超声波探伤。
-
沿面闪络
- 成因：表面金属颗粒、粉尘或潮湿导致电场畸变。
- 预防：装配时使用无尘车间，并进行脉冲电压局放测试。
-
机械形变
- 成因：导体热胀冷缩或地震应力。
- 对策：设计预留伸缩裕度，采用柔性连接结构。
选型要点参考表：
| 选型因素 | 具体要求示例 |
|---|---|
| 电压等级 | 需匹配系统最高电压（如750kV电站选用U_m=800kV级绝缘子） |
| 机械负荷 | 根据导体重量、风载、短路电动力计算（如220kV GIS要求耐受2000N·m弯矩） |
| 安装空间 | 直径/厚度需符合气室尺寸（典型500kV盆径约800mm） |
| 环境要求 | 高寒地区需满足-40℃低温冲击试验；沿海需验证耐盐雾性能 |
行业发展趋势：
- 绿色替代：研发无SF6的环保绝缘子（采用干燥空气/N₂混合气体）。
- 智能化集成：内嵌UHF传感器实时监测局部放电（如内置环状天线）。
- 材料升级：纳米Al₂O₃改性环氧树脂（提升导热性20%，减少热应力开裂）。
盆式绝缘子作为现代高压电网的“安全骨架”，其技术演进将持续推动电力设备小型化与智能化发展。如需特定电压等级的技术规范或故障案例分析，可进一步说明需求。

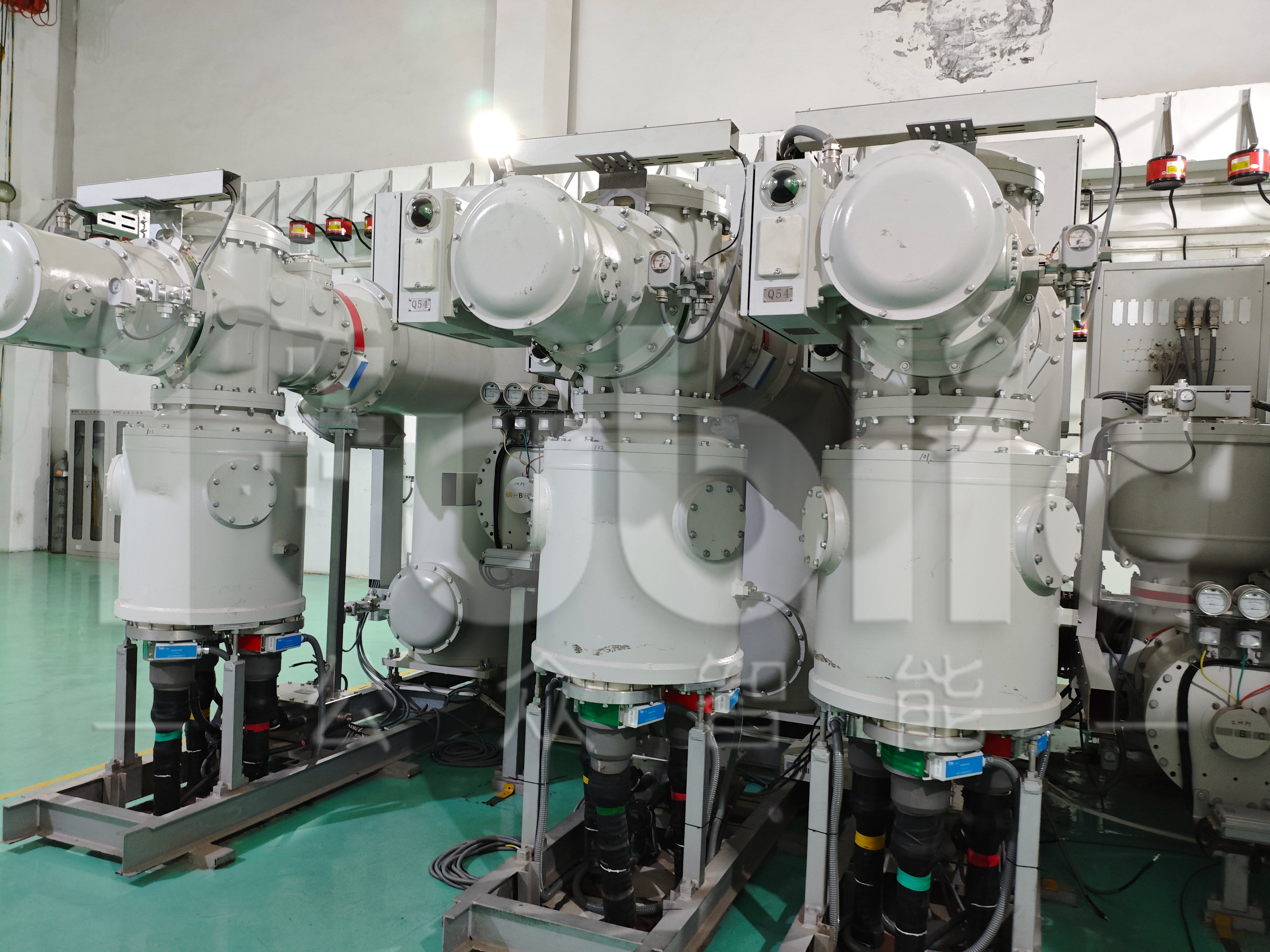

GIS局部放电监测技术解决方案
局部放电监测应用中的核心技术方法之一，特高频法抗干扰能力强，能有效提升信噪比；定位精度高，同时还可区分金属尖端放电、悬浮电位放电等不同放电类型。其通过安装在GIS盆式绝缘子处的UHF传感器捕捉信号（局部放电产生300MHz-3GHz的高频
2025-12-18 10:28:11
气体绝缘金属封闭开关设备GIS断路器结构原理介绍
型气体绝缘金属封闭开关设备用断路器单极结构图如图所示。 单极断路器是将灭弧室装配在一个金属罐体中。两个单相盆式绝缘子将充有SF6气体的断路器气室与其它气室隔开。在断路器内部装有吸附剂用以吸收燃弧
wuli北
2023-03-08 15:13:24
支柱绝缘子和悬式绝缘子的试验项目、周期和要求
绝缘子片数在规定的检测次数中达到110kV线路2～3片、220kV线路3片、500kV线路6～8片时必须立即整串更换①参照DL／T626执行 ②在运行电压下测量电压分布(或火花间隙) ③对多元件针式
中试电力专家
2020-09-02 23:02:12
绝缘子的种类有哪些
绝缘子的种类可以按照不同的分类方式进行划分，以下是一些常见的分类方法及其对应的绝缘子种类：一、按结构分类柱式（支柱）绝缘子：主要用于发电厂、变电站母线及电气设备的绝缘和机械固定，也可用作隔离
2025-01-16 16:33:39
高压绝缘子的绝缘电阻及耐压试验运用及方法
绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。除此之外还有防尘绝缘子和绝缘横担。瓷件(
2025-04-11 15:35:53
绝缘子的作用及损坏的原因
的作用 高压绝缘子必须具有足够的电气绝缘强度和机械强度。高压绝缘子分为电站用绝缘子和线路用绝缘子两大类。 1、 变电所室内用量较大的是电站用绝缘子。电站用绝缘子又分为支柱绝缘子和套管绝缘子，并各分为户内式和户外式
2023-09-21 16:30:57
关于绝缘子零值测试仪的功能说明
SJC-6绝缘子零值测试仪又称绝缘子测试仪及绝缘子零值检测仪，绝缘子零值测试仪用于各种电压等级输电线路盘型悬式绝缘子零值测试、针式绝缘子零值测试、棒形绝缘子的绝缘强度的定量检测及零值测试，绝缘子零值
2021-03-25 14:12:07
绝缘子形成污秽的原理及危害 绝缘子污秽度在线监测
FH-900E型高压输电线路绝缘子污秽度在线监测系统，能够对高压运行环境中绝缘子盐密度、灰密度、气温、相对湿度进行实时监测，并通过GSM/CSMA/GPRS或4G网络将监测信息发送给远程监控中心，由运行于监控中心的监控软件进行数据存储和显示，并综合各种参数计算分析得出绝缘子的绝缘水平。
2024-07-23 09:56:28
对于绝缘子串，它的电压分布规律是什么
在使用绝缘子测试仪系列产品对日常运行中的绝缘子串实际巡检、维护中，我们可以根据绝缘子串的电压分布规律及安装使用环境来决定检测绝缘子的频率和时间跨度等，那么，绝缘子串的电压分布规律是什么？
2020-03-30 21:48:41
绝缘子盐密度测试仪是什么，它的功能有哪些
TKYM绝缘子盐密度测试仪又称绝缘子盐密测试仪、绝缘子盐电导率测试仪、盐密检测仪、等值盐密测试仪及直读式等值盐密度测试仪，绝缘子盐密度测试仪专为测试绝缘子等值盐密度而设计。绝缘子盐密度测试仪系统内置
2021-03-25 11:33:44
绝缘子放电会有哪些后果_绝缘子出现放电故障原因
闪络是指绝缘子周围的气体或液体电介质被击穿时，沿固体绝缘子表面放电的现象，如下图（可把电弧看作是一只蚂蚁沿绝缘子表面从一头爬到了另一头）。
2019-11-05 16:45:23
绝缘子环境试验详解：不同类型绝缘子试验的特点与操作指南
绝缘子环境试验是指在模拟实际使用环境条件下，对绝缘子进行的一系列试验，以评估其在不同环境条件下的性能和可靠性。这些试验通常包括温度循环试验、污秽试验、盐雾试验等。绝缘子环境试验是评估绝缘子在各种
2026-03-27 16:02:01

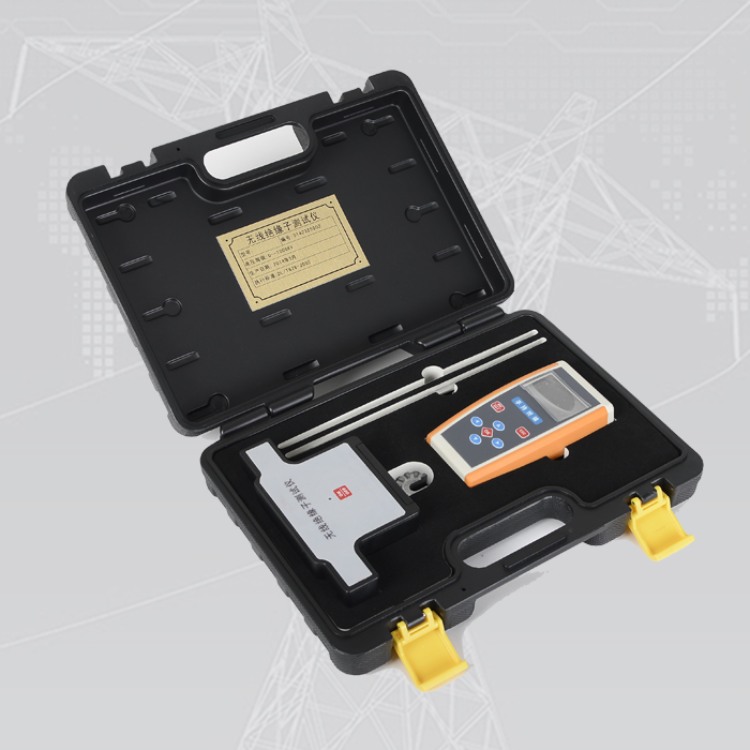

DSJC-16无线绝缘子测试仪（带电/停电）
2023-08-26 09:00:05
绝缘子形成污秽的原理及危害
根据《电力设备绝缘子及其污秽等级》（GB/T 15166-2018）标准，绝缘子污秽等级分为I、II、III三个等级。其中I级为不可接受的脏污，II级为可接受的脏污，III级为轻微脏污。包括等值盐
2024-06-24 15:55:49
火花间隙悬式绝缘子测零器的概念结构及用途
目前我国检测绝缘子一般采用火花间隙方法，它是根据绝缘子两端存在的电压差的原理，火花间隙一般都是固定式，电光火花间隙测量器，是根据电位等级可调固定式，操作杆顶端装有可调角度测量头。检测绝缘子时，叉
2020-06-18 15:22:51
绝缘子做工频交流耐压试验方法及讲解
述方法检出的绝缘子。对于单元件的支柱绝缘子，交流耐压试验目前是最有效、最简易的试验方法。各级电压的支柱绝缘子的交流耐压试验电压值如表4—2所示。对于35kV针式支柱
2025-04-11 15:36:49
绝缘子灰密测试仪的功能以及参数的介绍
精心设计指针式人机交互界面，美观简洁；绝缘子灰密度测试仪配套的灰密测量分析软件；绝缘子灰密测试仪采用多抽头，操作便捷。 TKHM灰密测试仪专为测量灰密度值而设计，包含快速过滤装置、精密电子天平、恒温干燥箱和测量附件等部
2021-03-25 11:34:55

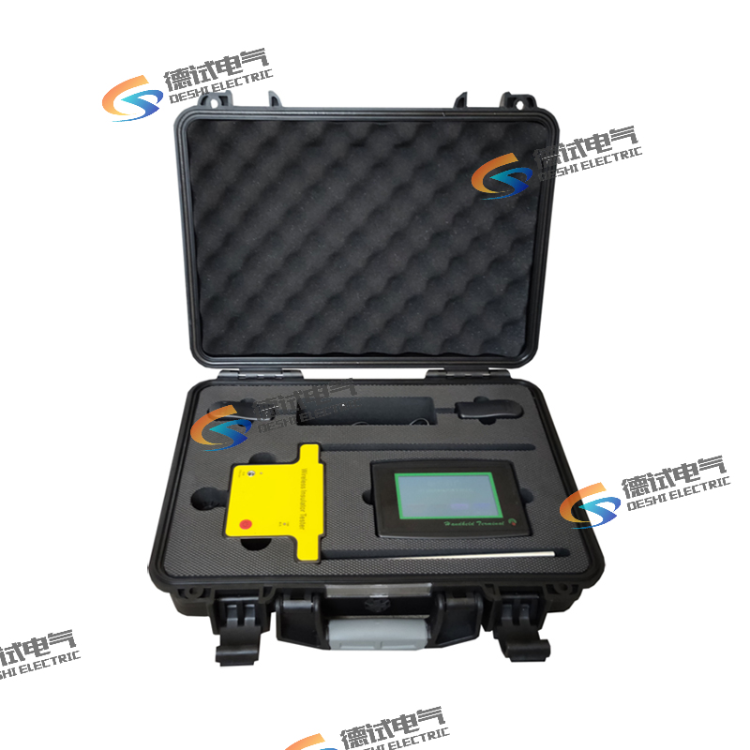

DSJC-18无线绝缘子测试仪（停电/带电测试）
2026-03-04 13:12:21
绝缘子的“清洁卫士”——鼎信智慧科技绝缘子污秽在线监测装置
输电线路绝缘子污秽对电网安全运行影响显著。污秽物沉积在绝缘子表面，遇潮湿天气如大雾、毛毛雨时，污秽中的电解质溶解形成导电膜，大幅降低绝缘子表面电阻，导致沿污物表面电场强度增加，极易引发局部放电和闪络
2025-10-14 15:19:11
绝缘子污秽度在线监测系统的作用是什么
绝缘子的污秽度，指的是绝缘子所处一定的地理区域的污秽程度。线路闪污会造成大面积停电，严重影响供电可靠性。 为防止污闪事故发生，需要对绝缘子污秽度做出可靠监测和准确判断，以便对绝缘设备的选取和及时采取
2020-12-01 13:53:31

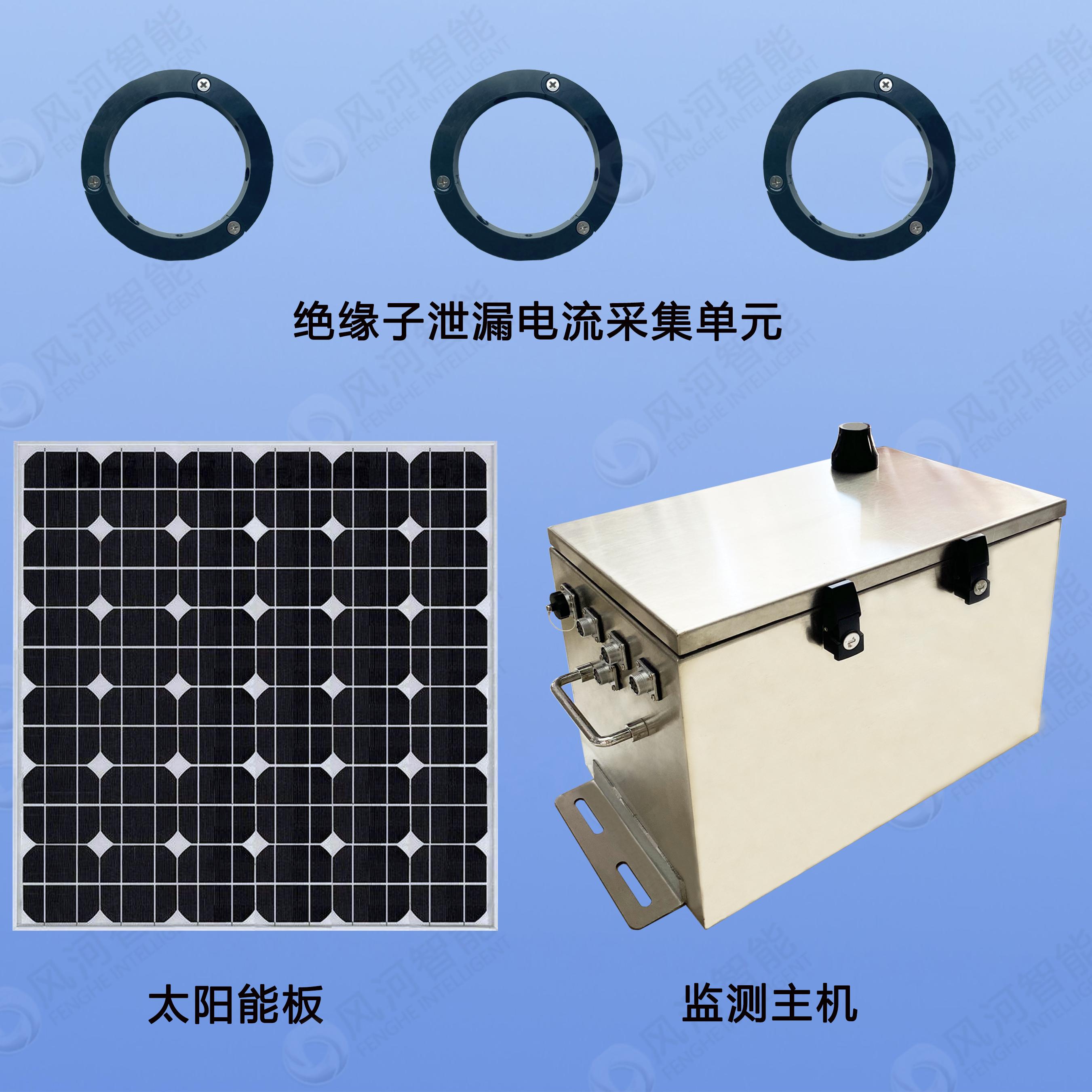

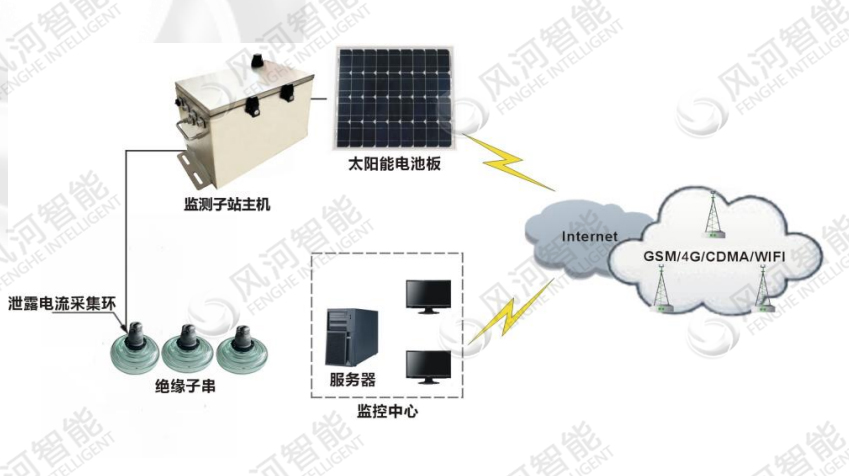

高压输电线路绝缘子泄漏电流在线监测装置 绝缘子污秽度监测预警装置
绝缘子是电力系统中重要的绝缘设备，其正常运行对保障电力系统的安全具有至关重要的作用。然而，由于各种因素的影响，绝缘子可能会发生泄漏电流的情况，这将对电力系统的安全运行构成威胁。因此，对绝缘子泄漏
2024-05-22 09:30:14
测量绝缘子污秽度的目的及意义是什么
长期以来，各电力公司及电科院等科研机构，一直在不断的进行绝缘子的污秽度测量，其主要就是绝缘子盐密值和灰密值的测量，其目的和意义是什么呢？ 一，掌握运行中的绝缘子的污秽程度，即绝缘子的盐密值和灰密值
2021-02-24 15:43:18

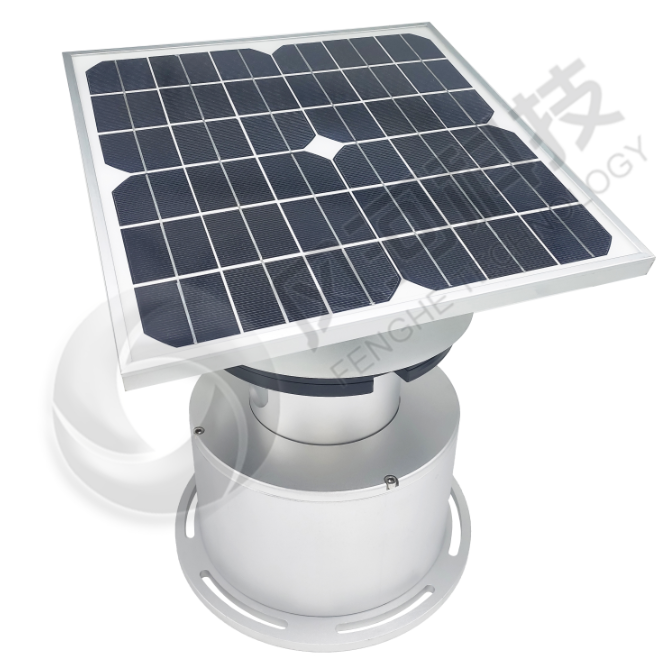

绝缘子污秽度在线监测装置
