好的！在 Vivado 中使用中文描述 FPGA 管脚的约束（通常指 管脚分配与电气属性设置）主要涉及编写 XDC (Xilinx Design Constraints) 约束文件。XDC 文件使用 Tcl 语法，其核心命令是 set_property。

以下是关键要素和示例的中文说明：

1. 核心概念：set_property 命令

   • 这是配置管脚属性最主要的命令。
   • 语法格式： set_property <属性名称> <属性值> [get_ports <端口名称>]
   • 中文解释：
     • <属性名称>：你要设置的约束类型，例如位置 PACKAGE_PIN、电平标准 IOSTANDARD、驱动电流 DRIVE、上拉/下拉 PULLTYPE 等。
     • <属性值>：该属性的具体值，例如物理管脚号、电平标准值（如 LVCMOS33）、电流强度（如 4, 8, 12, 16 mA）。
     • [get_ports <端口名称>]：这是 Tcl 命令，用于获取 FPGA 设计中顶层模块对应的端口信号（管脚）。<端口名称> 必须与你设计的顶层 Verilog/VHDL 代码中的端口名严格一致（包括大小写）。

2. 最关键的约束属性：

   • 位置约束 (Location/Package Pin):
     • 属性名称： PACKAGE_PIN
     • 属性值： FPGA 芯片封装上的物理管脚编号，例如 AD11, G13, T5 等。这个编号在你的 FPGA 开发板原理图或官方管脚定义文件中查找。
     • 命令示例： set_property PACKAGE_PIN AD11 [get_ports {led[0]}]
       • 中文含义： 将设计顶层端口 led[0] 分配到 FPGA 物理管脚 AD11 上。
   • I/O 电平标准约束 (I/O Standard):
     • 属性名称： IOSTANDARD
     • 属性值： 管脚的电平标准，例如：
       • LVCMOS33（常用）： 3.3V CMOS 电平（绝大多数开发板默认 I/O 电压，用于按键、LED、普通外设）。
       • LVCMOS18： 1.8V CMOS 电平。
       • LVDS：低压差分信号电平（用于高速差分信号，如 DDR、以太网 PHY）。
       • TMDS_33： HDMI 使用的差分电平标准（3.3V）。
       • （具体值需根据连接的芯片要求和 FPGA Bank 的供电电压 VCCIO 确定）
     • 命令示例： set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
       • 中文含义： 设置管脚 led[0] 的电平标准为 LVCMOS33 (3.3V)。

3. 其他常用约束属性：

   • 驱动电流强度 (Drive Strength):
     • 属性名称： DRIVE
     • 属性值： 2, 4, 6, 8, 12, 16, 24（单位 mA）。数值越大，输出电流能力越强，一般用在驱动 LED 或者需要较大电流负载时（如某些外设片选）。
     • 命令示例： set_property DRIVE 16 [get_ports {led[0]}] （驱动一个较亮的 LED）
   • 上拉/下拉电阻 (Pull-up / Pull-down):
     • 属性名称： PULLTYPE
     • 属性值：
       • PULLUP：启用内部弱上拉电阻（通常默认是 PULLNONE 即无上拉下拉）。
       • PULLDOWN：启用内部弱下拉电阻。
       • PULLNONE：禁用内部上拉下拉。
     • 命令示例： set_property PULLTYPE PULLUP [get_ports {sw[0]}] （按键输入，按下去接地）-- 这样可以保证不按键时为高电平
   • 输出延迟（Slew Rate）:
     • 属性名称： SLEW
     • 属性值：
       • SLOW：转换速率慢，电磁干扰小（EMI）。
       • FAST：转换速率快，信号上升下降时间短，速度高，但 EMI 大。
     • 命令示例： set_property SLEW SLOW [get_ports {led[0]}] （用在不需要高速切换的 LED 上以减小干扰）
   • 输入延迟/输出延迟 (Timing):
     • 属性名称： set_input_delay, set_output_delay
     • 用途： 这是更高级的约束，用于告诉时序分析引擎 FPGA 边界上的信号相对于外部时钟的延迟，对于保证系统级时序正确性至关重要（尤其是高速接口如 DDR, MIPI, GigE）。这通常需要结合 create_clock 定义外部时钟约束一起使用。涉及内容较深，这里只提及。

4. 一个完整的约束文件 (XDC) 示例：

## Vivado FPGA管脚约束示例 (XDC约束文件)

## 时钟约束 (假设50MHz输入时钟连到FPGA管脚Y9，电平LVCMOS33)
set_property PACKAGE_PIN Y9      [get_ports clk] ; # 位置约束
set_property IOSTANDARD  LVCMOS33 [get_ports clk] ; # 电平约束
create_clock -period 20.000 -name sys_clk_pin -waveform {0 10} [get_ports clk] ; # 定义输入时钟：周期20ns(50MHz)，方波(0ns低，10ns跳高)

## 复位信号 (按键按下低电平复位)
set_property PACKAGE_PIN AB8     [get_ports rst_n] ;   # 位置约束
set_property IOSTANDARD  LVCMOS33 [get_ports rst_n] ; # 电平约束
set_property PULLTYPE    PULLUP  [get_ports rst_n] ;   # 内部上拉，保证不按键时为高电平

## LED输出 (共4个, 高电平点亮)
set_property PACKAGE_PIN AD11    [get_ports {led[0]}] ; # led[0]
set_property IOSTANDARD  LVCMOS33 [get_ports {led[0]}] ;
set_property SLEW        SLOW     [get_ports {led[0]}] ; # 慢速边沿减少干扰
set_property DRIVE       8        [get_ports {led[0]}] ; # 8mA驱动电流

set_property PACKAGE_PIN AC11    [get_ports {led[1]}] ; # led[1]
set_property IOSTANDARD  LVCMOS33 [get_ports {led[1]}] ;
set_property SLEW        SLOW     [get_ports {led[1]}] ;
set_property DRIVE       8        [get_ports {led[1]}] ;

set_property PACKAGE_PIN AB10    [get_ports {led[2]}] ; # led[2]
set_property IOSTANDARD  LVCMOS33 [get_ports {led[2]}] ;
set_property SLEW        SLOW     [get_ports {led[2]}] ;
set_property DRIVE       8        [get_ports {led[2]}] ;

set_property PACKAGE_PIN AA10    [get_ports {led[3]}] ; # led[3]
set_property IOSTANDARD  LVCMOS33 [get_ports {led[3]}] ;
set_property SLEW        SLOW     [get_ports {led[3]}] ;
set_property DRIVE       8        [get_ports {led[3]}] ;

## 按键输入 (共4个, 按下为低电平)
set_property PACKAGE_PIN AE10    [get_ports {key[0]}] ; # key[0]
set_property IOSTANDARD  LVCMOS33 [get_ports {key[0]}] ;
set_property PULLTYPE    PULLUP   [get_ports {key[0]}] ; # 内部上拉

set_property PACKAGE_PIN AD10    [get_ports {key[1]}] ; # key[1]
set_property IOSTANDARD  LVCMOS33 [get_ports {key[1]}] ;
set_property PULLTYPE    PULLUP   [get_ports {key[1]}] ;

set_property PACKAGE_PIN AC10    [get_ports {key[2]}] ; # key[2]
set_property IOSTANDARD  LVCMOS33 [get_ports {key[2]}] ;
set_property PULLTYPE    PULLUP   [get_ports {key[2]}] ;

set_property PACKAGE_PIN AA9     [get_ports {key[3]}] ; # key[3]
set_property IOSTANDARD  LVCMOS33 [get_ports {key[3]}] ;
set_property PULLTYPE    PULLUP   [get_ports {key[3]}] ;

重要提示：

1. 查找管脚编号： 上面例子中的管脚号 (AD11, Y9, AB8 等) 是示例。你必须查看你的 FPGA 开发板的原理图 (Schematic) 或用户手册提供的管脚定义表，找到实际连接的 FPGA 物理管脚号。
2. 匹配端口名： [get_ports {led[0]}] 中的 led[0] 必须与你的顶层代码（如 Verilog: module top(input clk, input rst_n, output [3:0] led, ...）中的端口名精确匹配（包括大小写和总线表示 [3:0]）。
3. IOSTANDARD： 设置的电平标准 LVCMOS33 等必须与 FPGA Bank 的供电电压（VCCIO）和连接的外设要求一致。

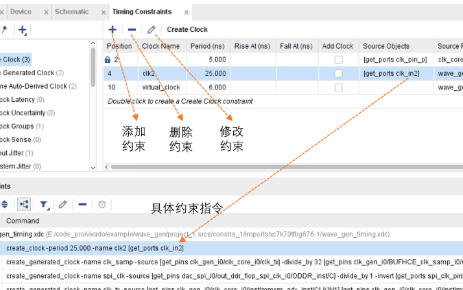

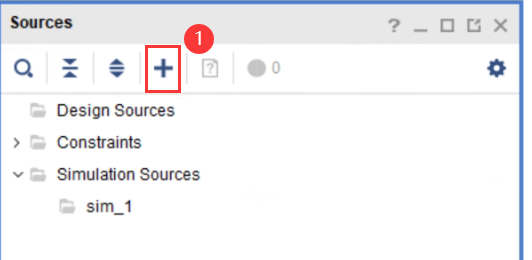

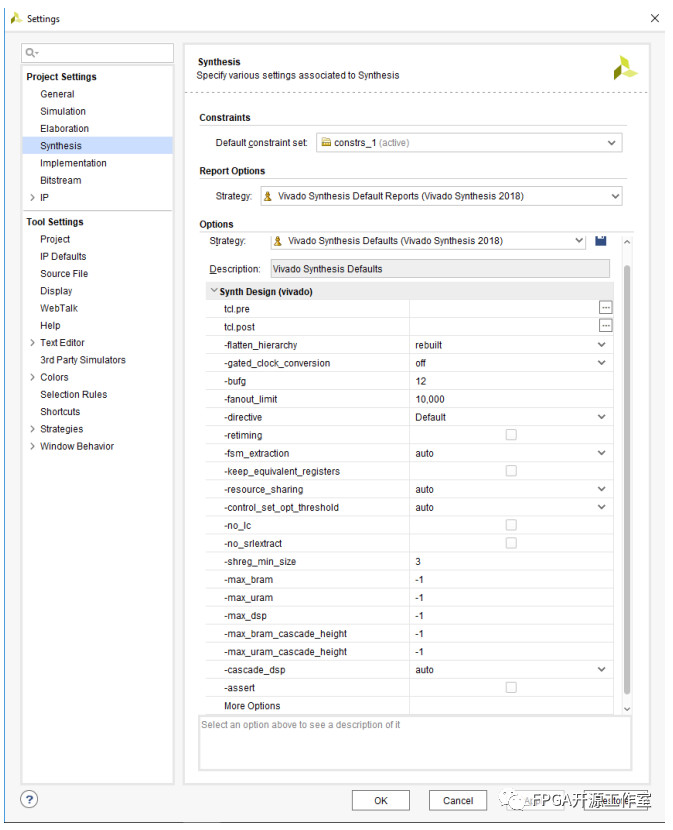

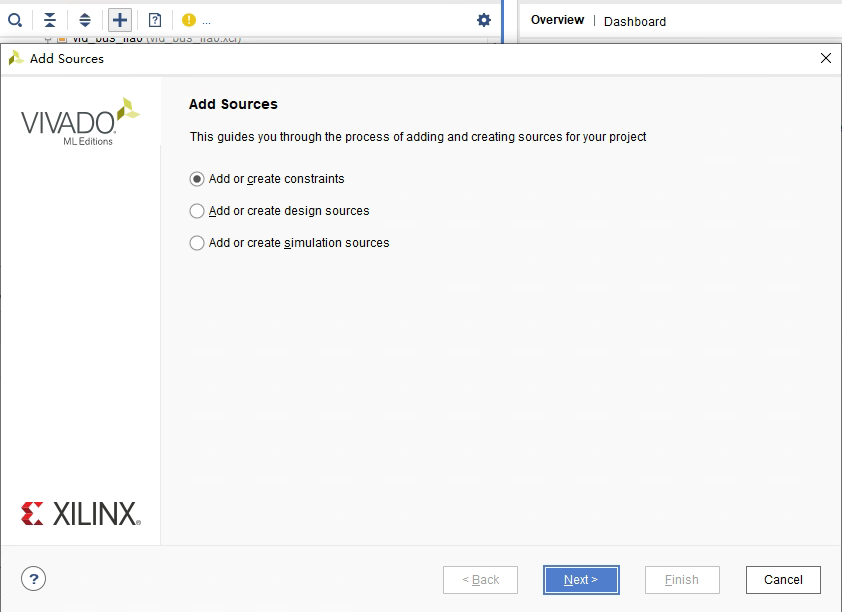

4. 添加约束文件： 在 Vivado 项目中创建或添加一个 .xdc 文件（File > Add Sources > Add or create constraints），然后在综合(Synthesis)或实现(Implementation)的任意一步之前将约束写入此文件。

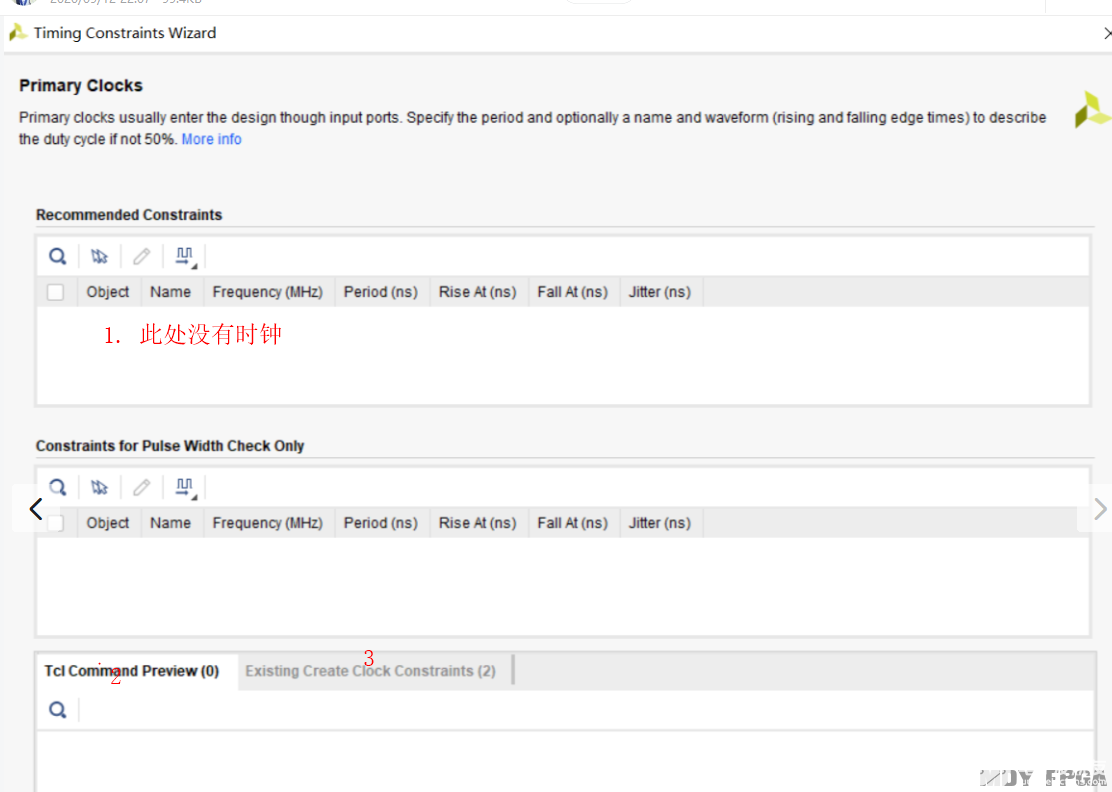

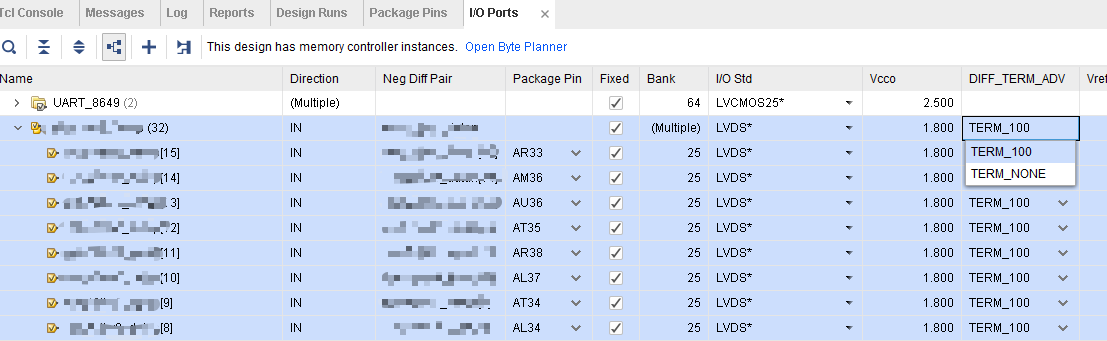

5. 图形化工具： Vivado 也提供了 "I/O Ports" 视图（通常在 "Window > I/O Ports" 打开或 "Layout > Default Layout"打开后的右侧区域），可以在此处图形化地设置端口位置、电平标准等，设置后约束会自动添加到相应的 .xdc 文件中。但理解底层 XDC 语法对于排除问题和进阶非常必要。
6. 保存约束： 修改 .xdc 文件后记得保存。
7. 约束生效： 添加或修改约束文件后，通常需要重新运行综合(Synthesis)和实现(Implementation)，有时关闭项目再重新打开以确保生效。

通过编写正确的 .xdc 约束文件（使用 set_property 命令指定 PACKAGE_PIN、IOSTANDARD 等属性），你就告诉了 Vivado 如何将你的逻辑设计端口映射到 FPGA 芯片上真实的物理管脚，并设置这些管脚的电气行为（电平、驱动能力等）。
