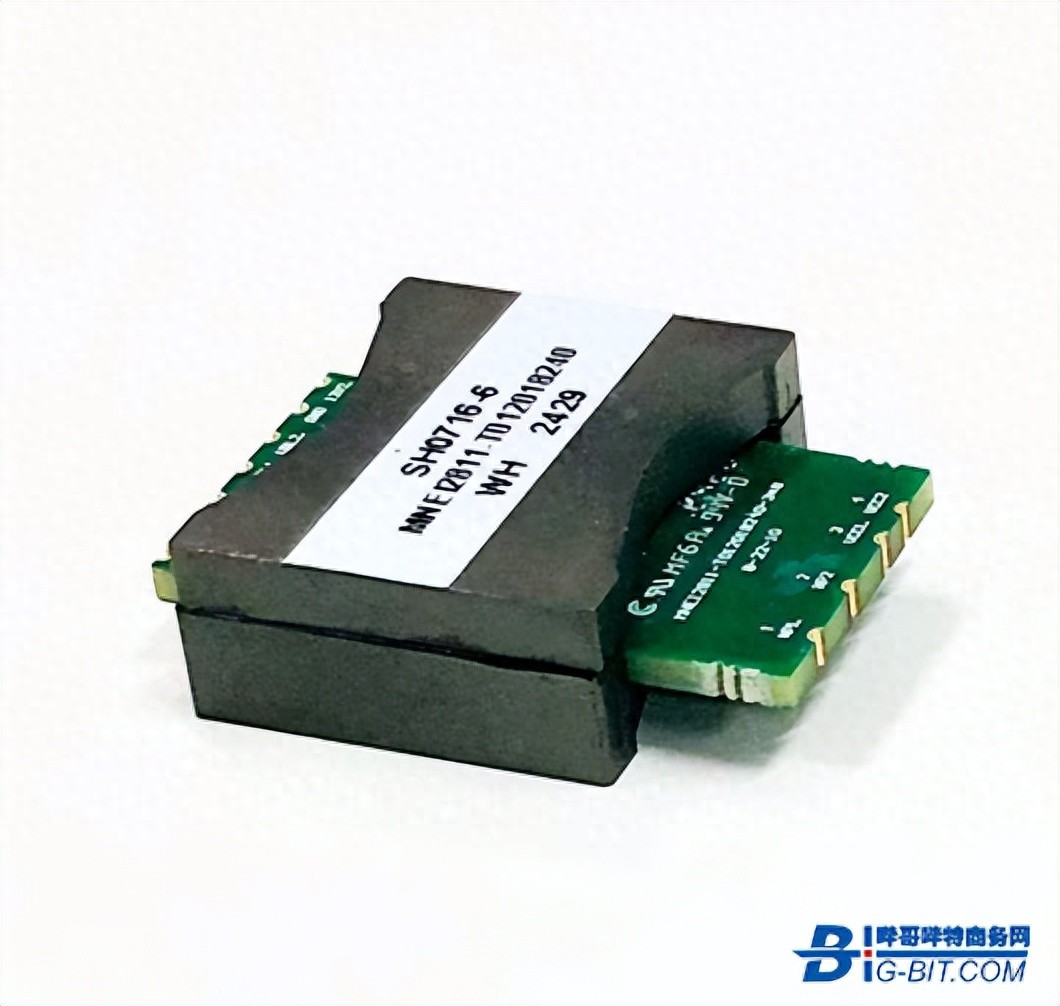

好的，平面变压器PCB仿真是利用电磁场仿真软件对设计在印刷电路板（PCB）上的变压器进行性能预测和优化的过程。以下是进行平面变压器PCB仿真的关键步骤、要点和注意事项：
核心目标
- 验证电气性能： 计算电感（励磁电感、漏感）、电阻（直流电阻 DCR、交流电阻 AC R）、匝数比、耦合系数等。
- 评估磁芯特性： 分析磁芯中的磁通密度分布、饱和风险、磁芯损耗（铁损）。
- 计算绕组损耗： 精确计算高频下的铜损（趋肤效应、邻近效应）。
- 分析热性能： 预测变压器温升（损耗转化为热量）。
- 评估电磁兼容性（EMC）： 分析磁场分布、寄生参数对EMI的影响。
- 优化设计： 调整绕组布局、层数、线宽、间距、磁芯形状/尺寸等以达到性能目标。
主要仿真步骤
-
几何建模：
- 精确建立PCB叠层结构：各层铜厚（常用1oz，2oz）、介质层材料（常用FR4， 但高频需专门材料如Rogers）、厚度。

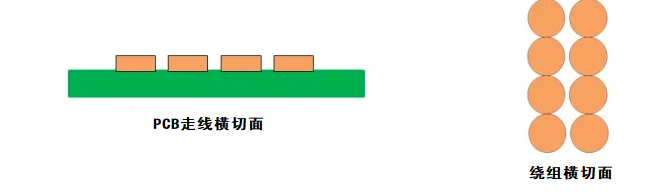

- 精确绘制绕组图形：包括每一层的绕组形状（螺旋形、蛇形、堆叠形等）、线宽、线间距、过孔位置和尺寸。
- 导入或建立磁芯模型：精确建模磁芯的3D形状（EE, EQ, ER, Planar E型等）、尺寸、气隙（如有）。磁芯材料属性是关键。
- 定义绕组端口：明确设置初级和次级绕组的激励端口位置。
-
材料属性定义：
- 铜箔： 设置电导率（σ ≈ 5.8e7 S/m）。
- 介质基板： 设置介电常数（εr）、损耗角正切（tanδ）。FR4（εr≈4.4, tanδ≈0.02）在高频下损耗较大。高频应用需低损耗材料。
- 磁芯： 输入关键的B-H曲线（非线性磁化特性）和损耗曲线（如Steinmetz参数 k, α, β 或Improved Generalized Steinmetz Equations参数），或者选择软件内置材料库。这是仿真准确性的基础。 考虑温度影响（如有）。
- 空气： 包围模型。
-
边界条件与网格划分：
- 边界条件： 通常设置足够大的空气域，并在其边界应用辐射边界条件（如Radiation Boundary, PML）或开放边界条件来模拟开放空间。
- 网格划分： 是关键步骤，直接影响精度和计算时间。
- 使用自适应网格划分或手动细化关键区域：绕组边缘、过孔、磁芯边缘、气隙区域、绕组密集处（趋肤深度δ区域尤其重要）。
- 确保网格能准确捕捉趋肤深度（δ = √(ρ/(πfμ))，其中μ通常是μ₀）。
- 检查网格质量（避免过于扭曲的单元）。
-
激励设置：
- 根据分析目的选择激励类型：
- 频域分析： 施加扫频交流电压或电流（常用），计算频率响应（电感、阻抗、损耗）。
- 时域分析： 施加实际工作波形（方波、正弦波等），观察瞬态响应、饱和情况、波形失真。
- 直流分析： 计算绕组的直流电阻（DCR）。
- 设置正确的端口阻抗（如50Ω）或连接方式（差分、单端）。
- 根据分析目的选择激励类型：
-
求解器选择与设置：
- 3D电磁场求解器： 最准确（如ANSYS HFSS, CST Studio Suite, COMSOL Multiphysics的RF或AC/DC模块），能捕捉所有三维场效应（边缘场、过孔效应、层间耦合）。计算资源消耗大。
- 准3D / 2.5D求解器： 适合层状结构（如ANSYS SIwave, Keysight EMPro）。假设场在Z方向变化不大，计算更快，但对复杂3D结构（如厚磁芯、大过孔）精度可能受限。
- 电感提取器： 专用工具，主要计算电感矩阵和电阻（如ANSYS Q3D Extractor）。
- 选择合适的求解频率范围（扫频设置）。
- 启用涡流求解： 必须开启以计算高频铜损（趋肤、邻近效应）。
- 启用磁滞/损耗模型： 如果要仿真磁芯损耗，必须激活材料的损耗模型。
-
运行仿真与后处理：
- 运行仿真并监控收敛性。
- 提取关键参数：
- 电感矩阵（L矩阵）、互感（M）、自感（L）、漏感（Lk）。
- 电阻矩阵（R矩阵）、交流电阻（AC R）。
- 耦合系数（k）。
- 磁芯损耗（Core Loss， Pfe）。
- 绕组损耗（Winding Loss / Copper Loss， Pcu）。
- 阻抗特性（Z参数）。
- S参数（频域传输特性）。
- 电流密度分布（可视化绕组中的电流拥挤效应）。
- 磁通密度分布（B场， 检查是否饱和）。
- 功率损耗密度分布（定位热点）。
- 可视化场分布： 观察磁场强度（H）、磁通密度（B）、电流密度（J）的分布图。
-
结果分析与优化：
- 将仿真结果与设计目标对比（如目标电感值、允许损耗、温升限制）。
- 分析潜在问题：磁芯饱和点、局部过热点、过高的漏感或交流电阻、耦合不足。
- 设计迭代： 根据分析结果修改PCB设计（绕组布局、线宽/间距、层分配、过孔位置/数量、磁芯尺寸/气隙）或工作条件（频率、电流），重新仿真直至满足要求。
- 进行参数化扫描或优化设计：研究关键参数（如线宽、气隙）对性能的影响，寻找最优值。
主要挑战与注意事项
- 3D结构复杂性： 磁芯、多层PCB绕组、过孔组成的3D结构复杂，建模和网格划分需要技巧和耐心。磁芯模型的准确性至关重要。
- 高频效应：
- 趋肤效应： 电流趋向导体表面，有效截面积减小，电阻增加。
- 邻近效应： 相邻导体中的反向电流导致电流进一步向导体外侧集中，显著增加交流电阻。多层PCB绕组中邻近效应非常严重，是铜损的主要来源。仿真必须能准确捕捉这两种效应。
- 磁芯材料建模：
- 精确的非线性B-H曲线和损耗模型（尤其是高频损耗模型）难以获得且对仿真精度影响巨大。
- 磁芯损耗模型（如Steinmetz, IGSE）本身就有局限性。
- 计算资源与时间： 高精度3D电磁仿真（特别是宽带扫频或时域仿真）需要强大的硬件（CPU、RAM）和较长的计算时间。
- 损耗分离： 仿真软件通常能分别输出铜损和铁损，但实际物理测试中区分它们很困难。需要理解软件的计算方法。
- 热仿真的耦合： 电磁仿真得到损耗分布（热源），需要将损耗分布图导入热仿真软件（如ANSYS Icepak, FloTHERM）进行温度场仿真，预测热点和温升。严格的共轭传热分析计算量更大。
- 寄生参数： 仿真能很好地提取PCB绕组本身的寄生参数（R, L, C），但安装到系统中后，外部连接导线、引脚等引入的额外寄生参数仍需考虑。
- 模型简化与精度权衡： 有时需要在模型准确性（如详细建模每个过孔）和计算效率之间做取舍。需评估简化对关心的结果的影响。
常用仿真软件
- ANSYS: HFSS (3D EM旗舰), Maxwell (低频电磁场，有时也可用于变压器，但高频精度不如HFSS), Q3D Extractor (参数提取), SIwave (PCB Power Integrity/EMI), Icepak (热分析)。
- CST Studio Suite: 强大的3D电磁场全波仿真器，包含时域和频域求解器，适合变压器仿真。
- COMSOL Multiphysics: “电磁场”模块或“AC/DC”模块 + “传热”模块，支持多物理场耦合。
- Keysight (原Agilent): EMPro (3D EM 仿真), ADS Momentum (2.5D 平面EM仿真)。
- Siemens Simcenter: FloTHERM/FloEFD (热流体仿真), 电磁仿真能力也在整合增强。
- 专用工具: PExprt (Mentor Graphics/Siemens), 专注于磁元件设计优化，通常包含简化的电磁模型。
建议
- 从小规模测试开始： 可以先仿真一个简化模型（如单层绕组的电感）验证仿真设置和流程。
- 利用对称性： 如果结构对称，使用对称边界条件可以显著减少模型尺寸和计算时间。
- 关注关键区域网格： 确保趋肤深度区域、过孔、磁芯边缘等关键区域有足够精细的网格。
- 磁芯数据是基础： 尽可能获取准确且参数齐全（B-H曲线、损耗曲线/参数）的磁芯模型。联系磁芯供应商获取数据。
- 损耗验证： 如果可能，将仿真得到的损耗（铜损+铁损）与理论估算或（最好）实测结果进行对比校准。
- 迭代优化： 仿真-分析-修改-再仿真是必经过程。参数化建模有助于高效优化。
- 结合经验： 仿真结果是指导，但设计师的经验判断和对物理机制的理解同样重要。
平面变压器PCB仿真是确保高性能、高可靠性设计的强大工具，但其复杂性和资源需求较高。理解基本原理、掌握软件操作技巧并积累经验是关键。祝你仿真顺利！如果你有具体的设计问题或仿真中遇到的困难，可以提供更多细节，我们可以进一步讨论。
