24v开关电源原理及电路

好的，我们来详细解析一下 24V 开关电源的原理和典型电路。这是一种非常常见的电源类型，广泛应用于工业控制、自动化设备、LED照明、仪器仪表、通信设备等领域。

核心思想： 开关电源的核心是利用高频开关器件（如MOSFET、IGBT）的快速导通和关断动作，将输入的直流或交流电转换成高频脉冲序列，然后通过变压器、电感、电容等元件进行电压变换（升压或降压）、电气隔离、滤波，最终得到所需的稳定直流输出电压（这里是24V）。相比传统的线性稳压电源，开关电源效率高、体积小、重量轻（尤其在输出功率较大时），但也可能产生电磁干扰。

基本原理 (以常见的隔离式反激拓扑为例)

1. 输入整流滤波：

   • 如果输入是交流电（如220VAC或120VAC），首先会经过 EMI滤波器（滤除电源本身和外部传入的高频干扰）。
   • 然后通过 桥式整流器 将交流电转换成脉动直流电。
   • 接着由 高压大容量滤波电容 进行储能和初步平滑，得到相对稳定的高压直流母线电压（对于220VAC输入，约310VDC）。

2. 高频逆变：

   • 关键的功率开关管（MOSFET） 在控制芯片（如PWM控制器） 产生的脉冲宽度调制信号驱动下，高速（通常在几十kHz到几百kHz）地导通和关断。
   • 当开关管导通时，高压直流电通过变压器 初级绕组、开关管形成回路，将能量存储在变压器的磁芯中（这时初级电流线性上升）。
   • 由于初级绕组和次级绕组之间有同名端关系，在开关管导通期间，输出整流二极管（次级回路中）处于反向偏置状态（承受高压），次级回路没有电流流过，负载的能量由输出滤波电容提供。

3. 能量传递和电压变换：

   • 当开关管关断时，储存在变压器磁芯中的能量必须释放。此时，初级绕组的电感产生反向电动势，迫使电流寻找新的回路。
   • 这个反激电压通过变压器的耦合作用，在次级绕组上感应出相应的电压（感应电压的极性使输出整流二极管变为正向偏置）。
   • 于是，次级绕组中的电流流过 整流二极管 向 输出滤波电容 充电，同时也为负载供电。输出电压（如24V）的大小由变压器的初次级绕组的匝数比（Np:Ns）决定。 （公式：Vout ≈ (Ns / Np) Vin_dc (Ton / Toff) * η，其中η为效率，Ton为导通时间，Toff为关断时间）。

4. 输出滤波：

   • 次级整流二极管输出的脉动直流电（带有高频成分）通过 输出滤波电感（对于正激拓扑或Buck拓扑）和滤波电容 进行平滑处理，最终得到纹波较小的、稳定的24V直流电压。

5. 反馈控制环路：

   • 这是实现稳压的关键部分。
   • 在输出端，通过 分压电阻网络 精确采样输出电压（如24V）。
   • 采样电压与 基准参考电压源（如TL431或芯片内部基准） 进行比较，差值送入误差放大器，产生一个误差电压信号。
   • 该误差信号通过 光耦隔离器 （确保初级高压和次级低压之间的安全隔离）传递回初级的控制芯片。
   • 控制芯片（PWM IC） 根据光耦传递过来的误差信号，实时调整其输出PWM波的脉冲宽度（占空比）：
     • 如果输出电压 升高 (例如负载变轻)，误差放大器输出信号变化→ 光耦传递信号 → PWM控制器 减小 脉冲宽度 (占空比Ton变小) → 开关管导通时间变短 → 每个周期向次级传递的能量减少 → 输出电压 降低，维持稳定。
     • 如果输出电压 降低 (例如负载变重)，误差放大器输出信号反向变化 → PWM控制器 增大 脉冲宽度 (占空比Ton变大) → 开关管导通时间变长 → 每个周期向次级传递的能量增加 → 输出电压 升高，维持稳定。
   • 这种动态调整过程确保了在各种输入电压变化和负载变化下，输出电压都能稳定在24V。

6. 保护和辅助电路：

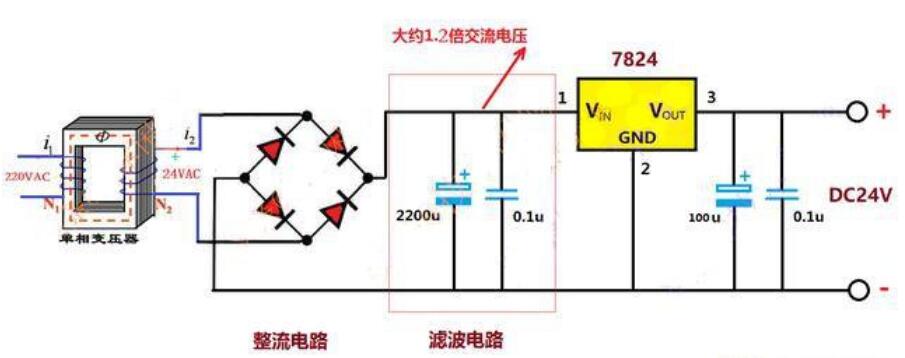

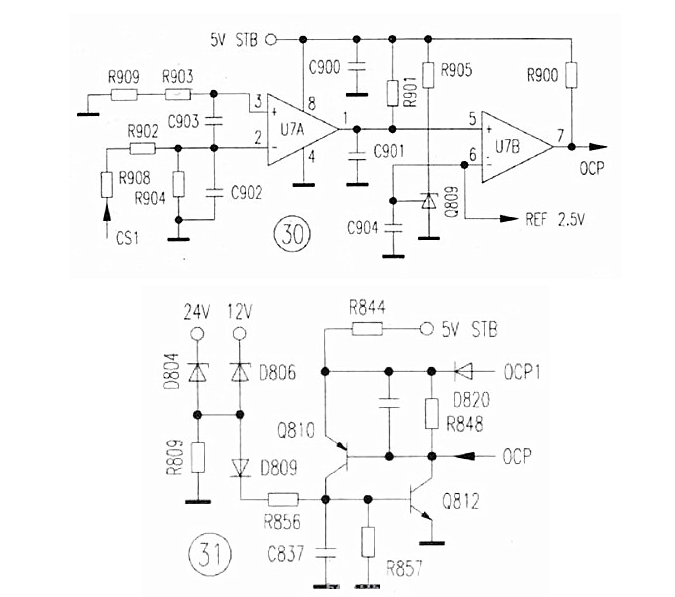

   • 过流保护： 采样初级电流或次级电流，当电流过大时关断开关管。
   • 过压保护： 检测输出电压或初级母线电压，过高时关断或限制输出。
   • 过热保护： 检测功率管或控制芯片温度。
   • 吸收电路： 在开关管两端或变压器初级并联 RCD钳位电路（电阻+电容+二极管），吸收开关管关断时产生的高压尖峰，保护开关管。
   • 启动电路： 为控制芯片提供初始工作电压（通常由高压母线通过一个大阻值电阻降压或一个辅助绕组整流后提供）。
   • Vcc供电： 当电源正常工作后，通常由一个辅助绕组（在主变压器上）感应出的电压经整流滤波后提供控制芯片的持续工作电压。

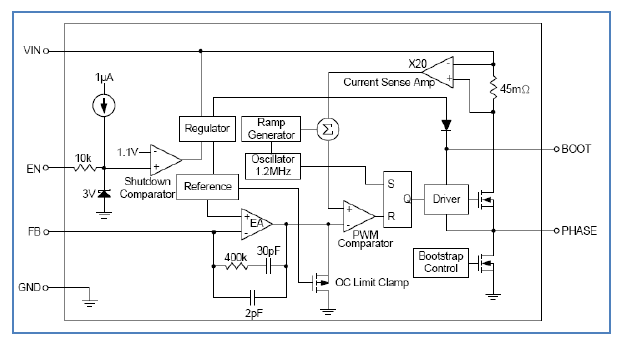

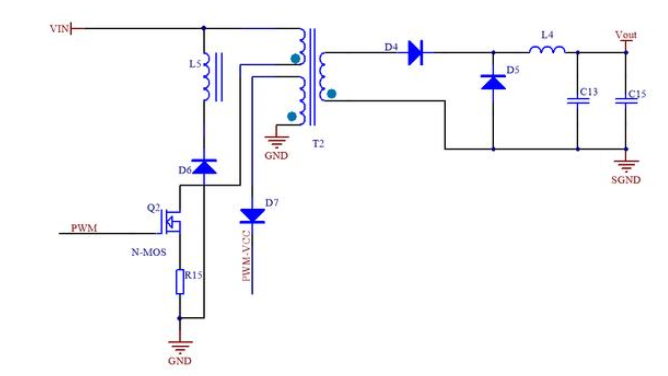

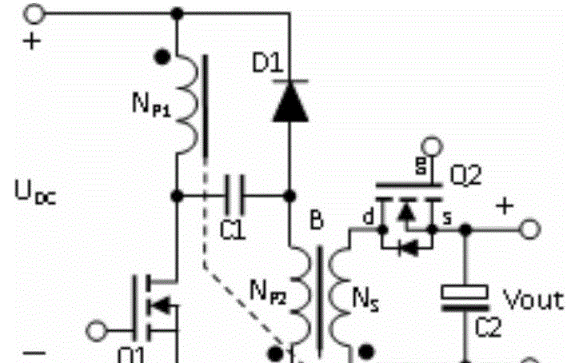

典型24V开关电源电路图概要 (隔离式反激拓扑)

下图是一个简化的24V反激式开关电源关键部分的电路框图：

                  ┌────────┐        ┌────────┐        ┌──────────────┐        ┌──────────┐
     ~AC IN ──────┤ EMI    │───────>┤ 整流桥 │───────>┤  高压滤波电容 │◄───┬───►│ Power    │
                  │ 滤波器 │        │        │        │   (Cbulk)     │    │    │ MOSFET   │
                  └────────┘        └────────┘        └──────────────┘    │    └─────▲────┘
                          (输入级)                ≈310VDC                 │          │
                                                                           │          │
      Rstart      ┌─────────┐     ┌─────┐ ┌──────┐                        │          │
         ▲        │ PWM     │     │     │ │   FB ├──────────────────────┐ │          │
         └───────┤ 控制芯片 │◄────┤光耦 │◄┤______│                      │ │          │
                 │ (e.g.,  │     │     │        │      ┌──────┐         │ │          │
                 │  UC384X)├────►│驱动 │────┐    │      │      │         │ │          │
                 └─────▲───┘     └─────┘    │    │      ▼      │         │ │          │
                       │   Vcc    ┌───┐   ◄┼─────┤      │      │         │ │          │
                 ┌─────┴───┐      │   │    │     │  ┌─►┌┴┐   ┌─┴─┐       │ │          │
                 │ Vcc 辅助├───────┤   │    │     └──┤  │◄├───┤ 钳位 │       │ │          │
                 │ 绕组整流│      │变│◄┼─────┘        └─▲┘   │电路│       │ │          │
                 │ 滤波电容│      │压│ │              ┌─┴┐   └───┘       │ │          │
                 └─────────┘      │器│ │              │  │               │ │          │
                                 │初│◄┘              └──┘               │ │          │
                                 │级│                                    │ │          │
                                 │  │         ┌──────────┐               │ │          │
                                 └──┘         │  次级绕组 ├─────►┌────┐─────▼─┘          │
                                              │  (NS)     │     │整  │  ┌────┐┌────┐      │
                                              └─────▲────┘     │流  ├─►│ Lf  ││ Cf │───► +24VDC OUT
                                                     │          │二  │  │(可选)││(滤波)│      ▼
                                                     │          │极  │  └────┘└────┘      GND
                                                     │          │管  │                    ▲
                                                     │          │    │                    │
                                                     │          └────┘                    │
                                                     │                                    │
                                        ┌────────────┴─────────────┐                      │
                                        │   反馈采样网络(输出端)      │◄─────────────────────┘
                                        │ (如：R1, R2 + TL431基准源)  │
                                        └──────────────────────────┘

关键元件说明：

1. 主变压器： 核心元件。实现能量转换、电压变换和电气隔离。设计时需要精确计算初级（Np）、次级（Ns）和辅助（Vcc）绕组的匝数比。
2. 功率开关管 (MOSFET)： 高速切换的核心执行器件。
3. PWM 控制芯片： 如UC3842/3/4/5、SG3525、OB226x等。产生PWM信号，驱动开关管，接收反馈信号并调整占空比。
4. 整流桥： 将交流输入整流为脉动直流。
5. 高压滤波电容 (Cbulk)： 储存高压直流能量，减小纹波。
6. 输出整流二极管： 通常使用快恢复二极管或肖特基二极管（因其低压降和快速恢复特性），将变压器次级的高频交流电整流成脉动直流。输出电流大时常用同步整流MOSFET替代。
7. 输出滤波电容 (Cf)： 主要起储能和平滑输出电压纹波的作用。是影响输出纹波电压大小的关键元件。
8. 光耦 (如PC817)： 核心隔离元件。将次级的电压误差信号安全地传递到初级的控制芯片，实现初级和次级之间的隔离反馈。
9. 基准源和误差放大器 (如TL431)： 通常组合使用（TL431既是基准源，又集成了误差放大器）。在次级产生精确稳定的基准电压，并将采样电压与之比较放大，驱动光耦。
10. RCD钳位电路： (由电阻R、电容C、二极管D组成) 吸收开关管关断时变压器初级漏感产生的高压尖峰，保护MOSFET不被击穿。
11. 启动电阻 (Rstart)： 在电源刚接通时，将高压母线电压限流降压后提供给控制芯片的Vcc引脚，使其开始工作。
12. 辅助绕组 (Vcc绕组)： 变压器上的第三个绕组，在电源正常工作后，感应出的电压经过整流滤波，为控制芯片提供持续稳定的工作电压，从而断开或减小对启动电阻的依赖。
13. 反馈采样电阻网络： 通常由两个或更多精密电阻串联组成，跨接在输出电压两端，按比例分压，将输出电压降低到基准源（如TL431的2.5V参考端）可比较的范围。
14. (可选) 输出滤波电感 (Lf)： 在正激式或Buck衍生拓扑中是必需的滤波器件，用于和输出电容共同滤波。在单端反激拓扑中有时为了进一步减小高频纹波，在二极管输出后也会加一个小电感。

优点：

• 高效率： 功率开关器件大部分时间工作在饱和导通或完全截止状态，功耗小（主要是开关损耗和导通损耗），效率可达80%-95%。
• 体积小、重量轻： 工作频率高（kHz级），变压器和滤波器件的尺寸可以大大减小。
• 输入电压范围宽： 通过PWM调节占空比，能适应较大范围的输入电压波动（如85VAC-265VAC）。
• 输出电压稳定： 闭环反馈控制使输出电压对输入电压变化和负载变化不敏感。
• 可实现隔离： 通过变压器实现输入输出之间的电气隔离，提高安全性。

缺点：

• 电路相对复杂： 比线性电源元件多，设计调试难度稍高。
• 存在电磁干扰： 高频开关会产生传导和辐射干扰，需精心设计和滤波（EMI电路）。
• 输出纹波较大： 比线性电源纹波大一些，需要好的滤波设计。

总而言之，24V开关电源利用高频开关、变压器隔离和闭环负反馈控制，实现了高效、小体积、宽范围输入下的稳定直流电压输出。反激式拓扑是目前中小功率（几十瓦到几百瓦）24V开关电源最常见的设计方案。理解其基本原理和关键电路构成对于设计、应用和维护这类电源至关重要。
