ADM8828 内置关断功能的开关电容电压反相器

优势和特点

• 使输入电源电压反相
• 电压转换效率：99%
• 输出电流：25 mA
• 关断功能
• 仅需两个电容

• 1 µF 电容
• 18 Ω 输出电阻
• 输入范围：+1.5 V至+5.5 V
• 静态电流：600 µA
• 关断电流：20 nA (ADM8828)

产品详情

ADM8828/ADM8829是一款电荷泵电压反相器，可用于将正输入转换为负电源。+1.5 V至+5.5 V的输入电压可以反相为-1.5 V至-5.5 V的输出电源。这种反相方案是单电源系统产生负电轨的最佳选择。该电荷泵只需要两个小外部电容。可实现最高25 mA的输出电流和99%以上的效率。

ADM8828还提供低功耗关断(SHDN)引脚。该引脚可用于禁用器件并将静态电流降至20 nA。

ADM8828/ADM8829采用6引脚SOT-23封装。

应用

• 手持式仪器仪表
• LCD面板
• 蜂窝电话
• PDA
• 远程数据采集
• 运算放大器电源

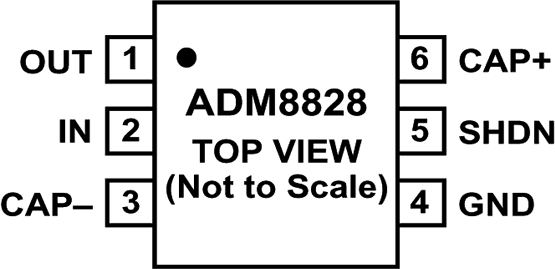

方框图
