LTC1550 低噪声、开关电容器稳定电压反相器

数据：

优势和特点

可从单个正电源产生稳定的负电压

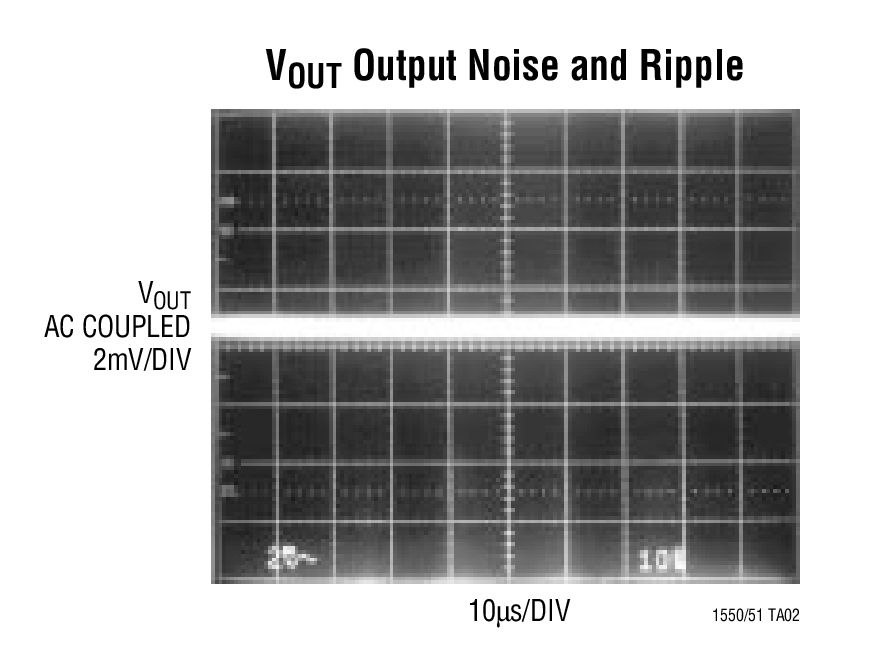

低输出纹波：小于 1mV_P-P (典型值)
高的充电泵频率：900kHz (典型值)
小的充电泵电容器：0.1μF
仅需 4 个外部电容器
固定的 –4.1V 输出或可调输出
停机模式将电源电流减小至 < 1μA
高输出电流：达 10mA (V_CC = 5V)
输出调节准确度：5%

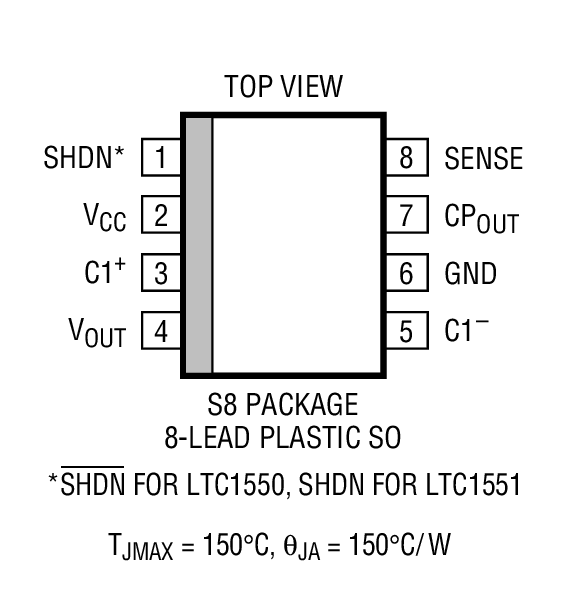

采用 SO-8 封装和 16 引脚 SSOP 封装

产品详情

LTC

^®

1550 / LTC1551 是开关电容器充电泵电压反相器，其包含内部线性后置稳压器以最大限度减小输出纹波。输出电压固定在 –4.1V，纹波电压通常低于 1mV_P-P。另外，LTC1550 还可提供一款可调输出电压版本。在便携式 RF 和蜂窝电话应用中，LTC1550 / LTC1551 非常适合用作 GaAs 发送器 FET 的偏置电压发生器。

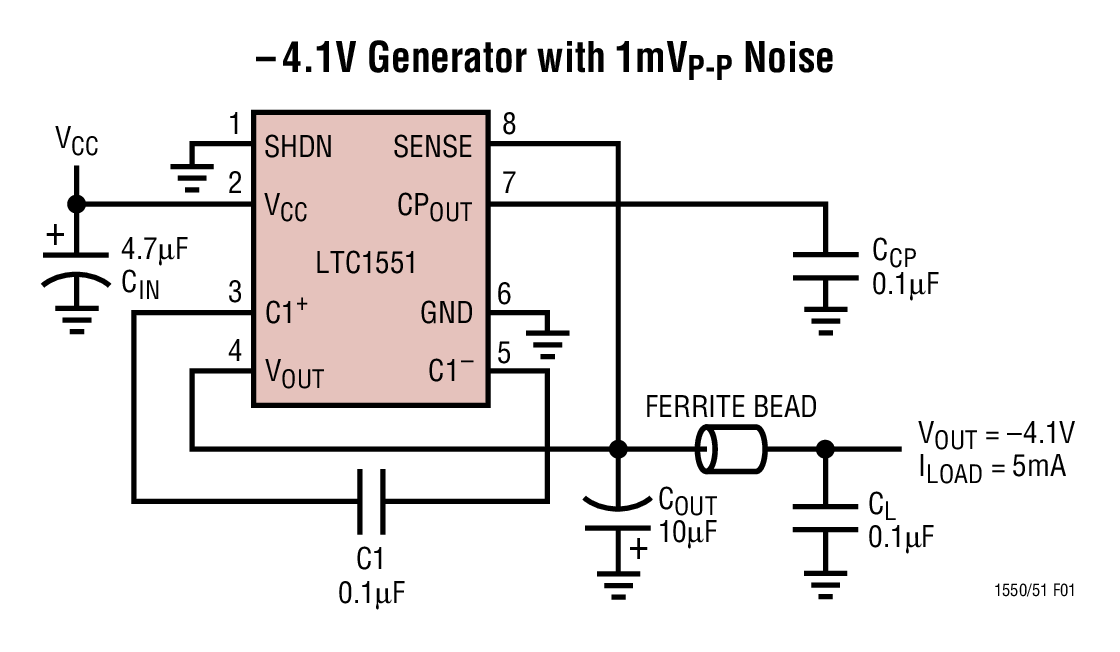

LTC1550 / LTC1551 依靠 4.5V 至 6.5V 单电源工作，当采用一个 5V 电源时，其吸收的典型静态电流为 4.25mA。每款器件具有一个可兼容 TTL 的停机引脚，该引脚可把电源电流降至 0.2μA (典型值)。LTC1550 的停机引脚为低电平有效 (SHDN)，而 LTC1551 的停机引脚则为高电平有效 (SHDN)。只需要 4 个外部组件：1 个输入旁路电容器、2 个 0.1μF 充电泵电容器和 1 个位于线性稳压器输出端上的滤波电容器。提供可调输出的 LTC1550 需要两个附加电阻器以设定输出电压。LTC1550 / LTC1551 在采用一个 5V 电源时将提供高达 10mA 的输出电流，同时维持有保证的 ±5% 输出调节准确度。

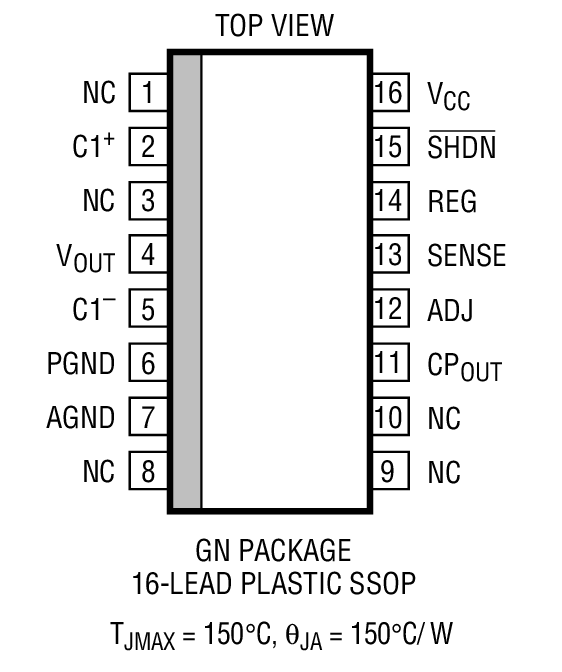

固定电压的 LTC1550 / LTC1551 采用 SO-8 塑料封装。提供可调输出电压的 LTC1550 则采用 16引脚 SSOP 封装。
