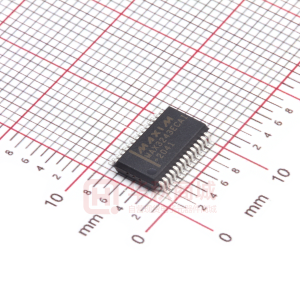

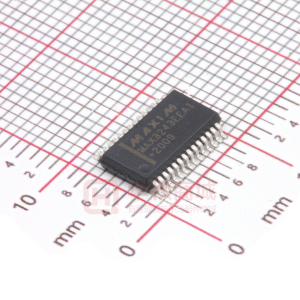

MAX3243E 具有 +/-15kV IEC ESD 保护的 3V 至 5.5V 多通道 RS-232 线路驱动器/接收器

MAX3243E器件由三个线路驱动器，五个线路接收器和一个具有±15kV ESD（HBM和IEC61000-4）的双电荷泵电路组成-2，气隙放电）和串行端口连接引脚上的±8kV ESD（IEC61000-4-2，接触放电）保护。该器件符合TIA /EIA-232-F的要求，并提供异步通信控制器和串行端口连接器之间的电气接口。这种驱动器和接收器的组合与IBM PC /AT中使用的典型串行端口或兼容所需的组合相匹配。电荷泵和四个小型外部电容允许采用3 V至5.5 V单电源供电。此外，该器件还包括一个始终有效的同相输出（ROUT2B），允许使用环形指示器的应用在器件断电时传输数据。该器件的数据信号速率最高可达250 kbit /s，驱动器输出压摆率最高可达30 V /μs。

当串行端口处于非活动状态时，可以灵活控制电源管理选项。当FORCEON为低且 FORCEOFF 为高时，自动断电功能起作用。在此操作模式期间，如果设备未检测到有效的RS-232信号，则禁用驱动器输出。如果 FORCEOFF 设置为低电平，则驱动器和接收器（ROUT2B除外）均关闭，电源电流降至1μA。断开串口或关闭外设驱动程序会导致自动断电情况。

当FORCEON和 FORCEOFF

时，可以禁用自动断电span>很高，应该在驱动串行鼠标时完成。启用自动关机功能后，当有效信号应用于任何接收器输入时，设备将自动激活。 INVALID 输出用于通知用户任何接收器输入端是否存在RS-232信号。 INVALID 为高电平（有效数据），如果任何接收器输入电压大于2.7 V或小于2.7 V或介于？0.3 V和0.3之间V小于30μs。如果所有接收器输入电压在0.3 V和0.3 V之间超过30μs，则 INVALID 为低电平（无效数据）。关于接收器输入电平，请参见图5.

MAX3243EC的工作温度范围为0°C至70°C。 MAX3243EI的工作温度范围为-40°C至85°C。
