TPD2E2U06-Q1 TPD2E2U06Q1 双通道高速 ESD 保护器件

数据： TPD2E2U06-Q1 汽车类双通道高速 ESD 保护器件数据表 (Rev. D)

描述

TPD2E2U06-Q1是一款低电容瞬态电压抑制器（TVS）静电放电（ESD）保护二极管阵列。该双通道ESD保护二极管的额定ESD冲击消散值高于IEC 61000-4-2国际标准中规定的最高水平.TPD2E2U06-Q1具有1.5pF线性电容，非常适用于保护USB 2.0，以太网，LVDS，天线和I ^{2 < /sup> C等接口。}

特性

符合AEC-Q101标准
IEC 61000-4-2 4级静电放电（ESD）保护
- ±25kV（接触放电）
- ±30kV（气隙放电）
ISO 10605（330pF，330Ω）ESD保护
- ±20kV（接触放电）
- ±25kV（气隙放电）
IO电容值：1.5pF（典型值）
直流击穿电压：6.5V（最小值）
超低泄漏电流：10nA（最大值）
低ESD钳位电压
易于布线的小型DBZ和DCK封装

应用

音响主机
后座娱乐系统
远程信息处理
导航模块
介质接口

接口
- USB 2.0
- 以太网
- 天线
- LVDS
- I ² C

所有商标均为其各自所有者的财产。

参数与其它产品相比 ESD 保护和 TVS 浪涌二极管


Number of Channels (#)
IO Capacitance (Typ) (pF)
Breakdown Voltage (Min) (V)
IEC 61000-4-2 Contact (+/- kV)
IEC 61000-4-2 Air-Gap (+/- kV)
Interface
Features
Bi-/Uni-Directional
IO Leakage Current (Max) (nA)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Dynamic Resistance (Typ) (Ω)
Clamping Voltage (V)
Pin/Package

TPD2E2U06-Q1	TPD1E05U06-Q1	TPD4E02B04-Q1	TPD4E05U06-Q1
2	1	4	4
1.5	0.4	0.25	0.5
6.5	6.5	5.5	6.5
25	12	12	12
30	15	15	15
Ethernet General Purpose LVDS USB 2.0	Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0	Ethernet General Purpose HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0	Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0
N/A	0402		N/A
Uni-Directional	Uni-Directional	Bi-Directional	Uni-Directional
10	10	10	10
Automotive	Automotive	Automotive	Automotive
-40 to 125	-40 to 125	-40 to 125	-40 to 125
SC70 SOT-23	X1SON	USON	USON
3SC70: 4 mm2: 2.1 x 2(SC70) 3SOT-23: 7 mm2: 2.37 x 2.92(SOT-23)	2X1SON: 1 mm2: 1 x .6(X1SON)	10USON: 3 mm2: 1 x 2.5(USON)	10USON: 3 mm2: 1 x 2.5(USON)
0.6	0.8	0.47	0.96
9.7	14	6.6	14
3SC70 3SOT-23	2X1SON	10USON	10USON

技术文档

数据手册（1）

TPD2E2U06-Q1 汽车类双通道高速 ESD 保护器件数据表 (Rev. D)

元器件购买 TPD2E2U06-Q1 相关库存

ESD抑制器/TVS二极管

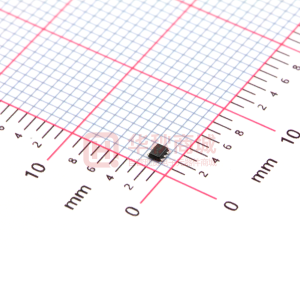

型号：TPD2E2U06DRLR 封装：SOT-553-5

品牌：TI 描述：ESD抑制器/TVS二极管 VRWM=5.5V VBR(min)=6.5V VC=12.4V@IPP=5A SOT553-5

金额：￥0.96525
去购买
ESD抑制器/TVS二极管

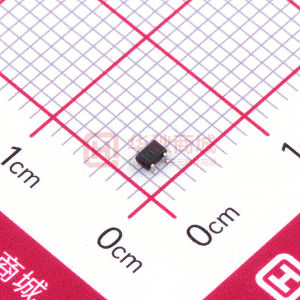

型号：TPD2E2U06DCKR 封装：SOT-323(SC70)

品牌：TI 描述：ESD抑制器/TVS二极管 VRWM=5.5V VBR(min)=6.5V VC=12.4V@IPP=5A SC70-3

金额：￥0.45973
去购买
ESD抑制器

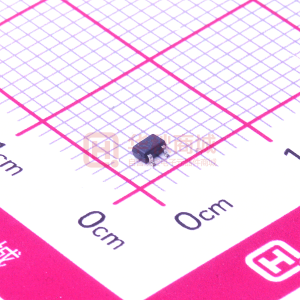

型号：TPD2E2U06QDCKRQ1 封装：SOT-323(SC70)

品牌：TI 描述：ESD抑制器 VRWM=5.5V VBR(Min)=6.5V VC=12.4V IPP=5.5A Ppp=75W SC70-3

金额：￥2.49600
去购买
