EMC 电路保护选型权威指南：从高速信号到高功率接口全解析

作为在上海雷卯电子（Leiditech）深耕电磁兼容设计超过20年的工程师，我见证了数据速率从Mbps向40Gbps（如USB4）及万兆以太网（10G Base-T）的跨越式发展。如今进入 “微皮法时代”，EMC防护设计早已脱离简单的 “加个管子泄放电压” 模式，成为一场围绕阻抗匹配与信号完整性展开的精细化工程博弈。

在Gbps级别的高速接口设计中，防护组件的寄生电容（C_j）是影响眼图测试结果的核心变量。当信号频率迈入数GHz频段，哪怕仅1pF的电容，都可能造成阻抗严重跌落，进而引发信号反射和信号沿退化问题。因此，将寄生电容控制在0.5pF以下成为行业基本门槛；而在USB4这类极致高速的应用场景中，选用0.13pF - 0.2pF的超低电容防护组件，已成为确保系统级可靠性的唯一工程路径。

一、核心防护组件的物理特性与指标深度解析

精准理解组件物理特性，是EMC防护选型的首要前提。雷卯EMC小哥提醒工程师，电路保护的核心不仅在于组件能承受的脉冲电流（IPP）大小，更关键的是其钳位电压（V_C）表现，这直接决定了受保护器件的安全边界。

1核心防护组件特性深度对比

不同防护组件的原理、性能与应用场景差异显著，上海雷卯电子整理了核心参数对比表，为选型提供直观参考：

组件类型	核心原理	响应速度	电容值(C_j)	功率容量	钳位性能	典型应用
ESD/TVS	硅基雪崩二极管	ps 级	0.13pF - 100pF	低-中	极佳(低 Clamping Factor)	高速信号、IC 保护
GDT	气体放电管	us 级	<1.5pF	极高(kA 级)	差(高残压)	户外防雷、一级防护
TSS	半导体放电管	ns 级	<200 pF	中- 高	开关型(低残压)	通信线浪涌
MOV	压敏电阻	ns 级	＞1000 pF	高	随IPP升高剧增	AC/DC 电源大能量吸收

2“So What?” 深度分析：钳位因子与IC生存率

钳位电压V_C决定了浪涌发生时，受保护IC承受的瞬态偏置电压大小。雷卯EMC小哥强调，硅基TVS相比MOV的核心优势，在于拥有更小的 “钳位因子”（V_C / V_BR）。在工业级 IEC 61000-4-2 等级4（接触30kV）的设计标准中，若选型的TVS 钳位电压过高，即便TVS器件本身未被烧毁，受保护的SOC也可能因内部栅极击穿而永久损坏，这是高速电路防护中极易忽视的关键风险。

二、高速数据接口选型：USB 2.0至USB 4.0全方案演进

针对USB系列不同速率的接口，上海雷卯电子结合多年工程实践，推出了从通用防护到极致防护的全系列适配方案，兼顾信号完整性与防护可靠性。

1USB 2.0与3.0：从通用防护到强干扰场景升级

USB 2.0 (480Mbps)：传统SR05可满足±20kV接触放电的基础防护需求，但在工业强干扰环境下，雷卯EMC小哥强烈建议升级至上海雷卯电子的SR05W。据雷卯实验室实测数据，SR05W 的抗电磁干扰性能较SR05提升7倍，且接触/空气放电防护等级均达到±30kV，适配复杂工业环境。

USB 3.0/3.1 Gen 2：推荐上海雷卯电子的集成防护方案ULC0568KQ，其寄生电容仅0.3pF，单颗器件即可支持7通道保护，在保障高速信号完整性的同时，大幅提升PCB贴片良率与空间利用率，简化设计流程。

2 USB 4.0 (40Gbps)：Snapback（回扫）技术的必要性

USB4 采用4nm/5nm工艺的SOC，其耐压极限极低，对防护组件的要求达到极致。选用上海雷卯电子ULC0321S（0.2pF）这类超低电容器件时，雷卯EMC小哥提醒，必须重点关注其Snapback（回扫）特性。该特性可让器件在高电压触发后，将钳位电压维持在低于电路工作电压的水平，是在不牺牲40Gbps高带宽的前提下，保护超敏感SOC的唯一技术手段。

3 USB-PD高功率路径防护

针对PD 3.1标准下的240W快充场景（VBUS 电压可达48V），电源路径的瞬态浪涌防护尤为关键。上海雷卯电子推荐选用DFN2020-3封装的大功率TVS，如 SD1201P4-3（12V）、SD2401P4-3（24V），其脉冲电流（IPP）承载能力远超普通封装器件，专门应对快充场景中热插拔产生的瞬态浪涌，保障高功率供电安全。

三、网络通信接口：分层防护与空间最优化设计

网络通信接口涵盖万兆以太网、POE室外、车载以太网等多种场景，上海雷卯电子针对不同场景的防护痛点，打造了分层防护方案，同时实现PCB布局空间的最优化。

1万兆以太网 (10G BASE-T)

万兆以太网对眼图质量要求严苛，寄生电容的微小波动都可能影响通信稳定性：

·基础泄放：使用SMD4532-400NF完成差模基础防护；

·精细钳位：采用专为超高性能网口PHY设计的ULC3311CDN，在保持0.3pF 极低寄生电容的同时，提供更精准的电压钳制，适配高端工业、企业级万兆网口应用。

2 POE室外防护：战略性减法简化设计

室外POE接口需应对6kV（10/700μs）浪涌，传统防护方案需搭配MOV +电感（L1）+ TVS，布局复杂且占用空间大。雷卯EMC小哥分享了上海雷卯电子的优化策略：采用大功率TVS
LM1K58CLV 配合三极GDT（如3R090-5S），LM1K58CLV 强大的瞬态能量吸收能力，可直接替代传统方案中的 MOV 和电感，为工程师节省至少 30% 的 PCB 布局面积，同时保障防护性能。

3车载以太网 (100/1000BASE-T1)

车载环境具有24V工作电压的特殊性，且易受动力总成切换产生的感应脉冲干扰。上海雷卯电子的专用ESD器件PESD2ETH100-T，实现了3pF寄生电容与24V工作电压的精准匹配，能有效抵御车载环境的感应脉冲，防止通讯链路损坏，适配车载以太网的严苛要求。

四、视频与显示接口：高带宽下的精密过滤与防护

视频显示接口如HDMI、MIPI，兼具高带宽传输与 EMI 杂讯干扰的痛点，上海雷卯电子的防护方案不仅解决静电防护问题，更通过精密滤波实现信号净化，保障显示传输质量。

HDMI 2.0：除基础静电保护外，HDMI 接口常面临 EMI 杂讯挑战。雷卯EMC 小哥建议选用上海雷卯电子的ULC0524P（0.3pF）或PUSB3FR4，搭配 LDWI21T-900Y 共模扼流圈，在实现防静电保护的同时，通过物理滤波手段净化差分对信号，消除EMI杂讯对视频传输的影响。

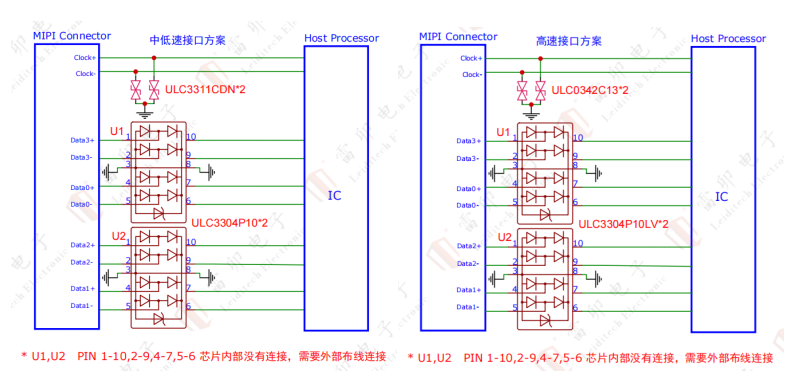

MIPI 屏保护：按传输速率分级适配，低速/中速 MIPI屏选用ULC3304P10；高速（2.5Gbit/s）MIPI屏则必须使用极致超低电容方案ULC0342C13，其0.13pF 的寄生电容是上海雷卯电子验证的、应对极速串行显示的行业标配，确保高速显示信号无损耗传输。

五、工业总线与电源系统保护选型

工业总线与电源系统是设备的“神经” 与 “心脏”，其防护直接决定设备的工业环境适应性，上海雷卯电子针对工业场景的特殊性，推出了定制化防护方案。

1工业总线 (RS485/CAN)：非对称逻辑精准防护

RS485总线在长距离传输中，易因地电位差导致信号偏置，传统对称TVS易错误裁剪正常信号。上海雷卯电子的SM712器件，拥有独特的非对称电压保护特性（-7V至 +12V），可精准覆盖RS485收发器的允许共模范围，避免信号误裁剪，保障长距离总线传输的稳定性。

224V电源防雷：单器件方案简化设计并降本

针对24V直流电源防雷需求，上海雷卯电子将传统多器件方案与自研LM1K24CA单器件方案进行了量化性能对比，优势显著：

特性指标	传统方案(GDT+MOV+L+TVS)	雷卯LM1K24CA 单器件方案
残压/钳位电压	约40V	32V-35V
电路复杂度	4-5个组件，需设计退耦电感	单颗SMB封装，无需额外器件
2kV 浪涌防护	支持	支持

2KV的浪涌测试的示波器电压截图，典型VC最大值32V。

雷卯EMC小哥总结，LM1K24CA单器件方案不仅大幅简化了电路设计，降低了布局难度，更显著降低了后端LDO或DC-DC的耐压选型成本，是工业24V电源防雷的高性价比之选。

3 锂电池安全 (3.7V/4.5V)：精准控压防止充鼓

手机锂电池的工作电压通常在4.2V-4.5V，若防护电压设置过高，电池极易发生物理性 “充鼓（Swelling）”，引发安全隐患。上海雷卯电子推荐选用4.5V专用TVS器件 SD4501P4-3，精准匹配锂电池电压区间；同时建议在TVS后端串联采样电阻，起到阻流与辅助能量释放的双重作用，全方位保障锂电池使用安全。

六、硬件选型准则与 PCB 布局（Layout）最佳实践

高性能的防护组件，需搭配科学的选型准则与严谨的PCB布局，才能发挥最佳防护效果。雷卯EMC小哥结合上海雷卯电子20余年的工程经验，总结了资深FAE的选型原则与PCB布局的核心要点，规避设计中的常见陷阱。

资深FAE选型四原则

封装选择：空间受限的高速信号端，优先选用DFN1006或DFN0603封装；大功率电源端，必须选用DFN2020或SMC封装，保障功率承载能力；

击穿电压(V_BR)：组件击穿电压必须大于电路最大工作电压，并预留合理的电压波动余量，避免正常工作时器件误触发；

功率匹配：严格按照测试标准（8/20μs浪涌、接触ESD等）匹配组件的脉冲电流（IPP），确保应对不同类型瞬态干扰时的防护能力；

最小钳位原则：在满足电路带宽要求的前提下，永远选择钳位电压（V_C）最低的器件型号，最大化降低受保护IC的瞬态电压冲击。

PCB 布局禁忌与工程量化要求

EMC防护的失效，很多时候并非组件选型问题，而是PCB布局不当导致，雷卯EMC小哥强调了三大核心布局准则，同时给出量化参考：

缩短防护路径，降低寄生电感：每1mm的走线大约会产生1nH的寄生电感，在纳秒级ESD冲击下（di/dt 极大），根据 V=L (di/dt) 公式，微小的寄生电感都会产生可观的感应电压，足以让TVS后端的IC瞬间过压失效。核心要求：TVS 器件必须紧靠连接器放置；

严防并联耦合：严禁将受保护的“干净信号” 与未保护的 “污染信号” 平行走线，防止干扰信号通过电容耦合绕过防护器件，直接冲击敏感 IC；

最小化地回路：利用大面积地平面实现接地，替代长细线接地方式，高阻抗的接地路径是EMC 防护设计失败的首要原因。

雷卯Pro-Tip：避开布局中的 “隐藏成本”

很多工程师习惯在ESD保护路径上加过孔（Via），数据显示，一个标准过孔会引入约 0.5-1nH的寄生电感。在处理10Gbps+的超高速信号时，过孔带来的信号反射和ESD 防护路径上的压降是致命的，建议尽量保持防护组件在PCB顶层，直接与焊盘连接，减少过孔使用。

上海雷卯电子始终认为，高性能的组件选型与严谨的PCB布局，是EMC设计的两大核心支柱，二者缺一不可。只有将组件参数深度对齐系统耐压限制，并辅以极致的 Layout工艺，才能在日益复杂的电磁环境中确保产品的生存力。上海雷卯电子也将凭借20余年的技术积累，持续为各行业提供定制化的EMC电路保护解决方案与技术支持。
