BQ24707 高频、高性能 SMBus 充电控制器

数据： bq24707x 1-4 Cell Li+ Battery SMBus Charge Controller With Independent Comparator and Advanced Circuit Protection 数据表

描述

bq24707和bq24707A器件是高效同步电池充电器，可为空间受限的多化学电池充电应用提供低元件数。

SMBus控制的输入电流，充电电流和充电电压DAC允许非常高的调节精度，可以通过系统电源管理微控制器轻松编程。

IC使用内部输入电流寄存器或外部ILIM引脚用于降低PWM调制以降低充电电流。

IC提供 IFAULT 输出以报警（如果有的话）发生MOSFET故障或输入过电流。此警报输出允许用户在发生故障时关闭输入电源选择器。同时，带有内部基准的独立比较器可用于监控输入电流，输出电流或输出电压。

IC为一个，两个，三个或四个串联的Li +电池充电，并且采用20引脚，3.5×3.5 mm QFN封装。

特性

SMBus主机控制的NMOS-NMOS
具有可编程功能的同步降压转换器
615 kHz，750 kHz和885 kHz开关< br>频率
ILIM引脚上的实时系统控制以限制充电电流
过压保护，过流保护，电池，增强安全功能，
电感和MOSFET短路保护
可编程输入电流，充电电压，
充电电流限制
- ±0.5％充电电压精度高达19.2 V
- ±3％充电电流精度高达8.128 A
- ±3％输入电流精度高达8.064 A
- ±2％20×适配器电流或充电电流
  输出精度
可编程适配器检测和指示灯
带内部参考的独立比较器
集成软启动
集成回路补偿
交流适配器工作范围5 V至24 V
15-μA断态电池放电电流

20针3.5 mm×3.5 mm QFN封装

bq24707： ACOK 延迟默认值1.3 s < /li>

bq24707A： ACOK 延迟默认值1.2 ms

应用程序

便携式笔记本电脑，UMPC，Ultra -Thin
笔记本电脑和上网本
个人数字助理
手持终端
工业和医疗设备
便携式设备

所有其他商标均为其各自所有者的财产

参数与其它产品相比电池充电器 IC


Number of Series Cells
Function
Cell Chemistry
Battery Charge Voltage (Min) (V)
Battery Charge Voltage (Max) (V)
Features
Charge Current (Max) (A)
Control Interface
Control Topology
Rating
Operating Temperature Range (C)
Pin/Package
Operating Vin (Min) (V)
Operating Vin (Max) (V)
Absolute Vin (safety rating) (Max) ((V))

BQ24707	BQ24707A
1 2 3 4	1 2 3 4
Charger	Charger
Li-Ion/Li-Polymer	Li-Ion/Li-Polymer
1.024	1.024
19.2	19.2
Power Path	Power Path
8	10
SMBus	SMBus
Switch-Mode Buck	Switch-Mode Buck
Catalog	Catalog
-40 to 85	-40 to 85
20VQFN	20VQFN
4.5	4.5
24	24
30	30

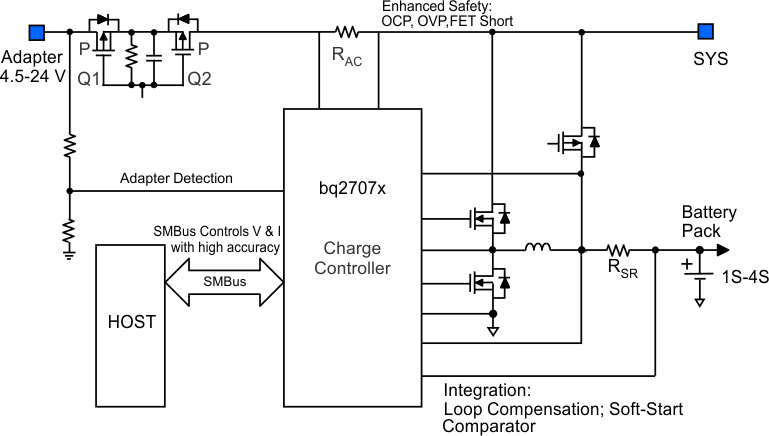

方框图 (1)
