数据： TPS6526x 4.5V 至 18V 输入电压、3A/2A/2A 输出电流、三路同步降压转换器 数据表 (Rev. B)
TPS65261，TPS65261-1是一款具有3A /2A /2A输出电流的单片三路同步步降（降压）转换器。 V至18V的宽输入电源电压范围包括大多数运行自5V，9V，12V或者15V电源总线的的中间总线电压。这个具有恒定频率峰值电流模式控制的转换器被设计用来简化它的应用，与此同时，能够使设计人员根据目标应用来优化系统。可使用一个外部电阻器在250kHz至2MHz之间调整此转换器的开关频率.Buck1和Buck 2,3之间的180°异相运行（Buck2和3同相运行）最大限度地减少了对输入滤波器的要求。
在将模引引接至V7V并且配置EN1 /2/3引脚时，TPS65261，TPS65261-1特有一个自动上电时序。此器件还特有一个开漏RESET信号来监视断电。
轻负载时，TPS65261自动运行在脉冲跳跃模式（PSM），而TPS65261-1运行在强制持续电流模式（FCC）.PSM模式过去少轻负载时的开关损耗来提供高效率，而FCC模式降低噪声灵敏性和射频（RF）干扰。
此器件特有过压保护，过流和短路保护以及过热保护。电源正常引脚在任何输出电压在稳压范围之外时被置为有效。
所有商标均为其各自所有者的财产。
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| TPS65261-1 | TPS65251 | TPS65251-1 | TPS65251-2 | TPS65251-3 | TPS65261 | TPS65262-1 | TPS65263 |
|---|---|---|---|---|---|---|---|
| 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 1.3 | 4.5 |
| 18 | 18 | 17 | 17 | 17 | 18 | 18 | 18 |
| 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.6 | 0.6 | 0.6 |
| 17 | 17 | 17 | 17 | 17 | 17 | ||
| 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 3 | 3 | 3 | 3 | 3 | 3 | 5 | 3 |
| 250 | 300 | 300 | 300 | 300 | 250 | 540 | 550 |
| 2000 | 2200 | 2200 | 2200 | 2200 | 2000 | 670 | 650 |
| 0.6 | 20 | 1 | 1 | 1 | 0.6 | 0.79 | 0.74 |
| Enable Power Good Synchronous Rectification UVLO Adjustable | Adjustable Current Limit Enable Frequency Synchronization Phase Interleaving Power Good Synchronous Rectification UVLO Adjustable | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Phase Interleaving Power Good Synchronous Rectification UVLO Adjustable | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Phase Interleaving Power Good Synchronous Rectification UVLO Adjustable | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Phase Interleaving Power Good Synchronous Rectification UVLO Adjustable | Enable Light Load Efficiency Power Good Synchronous Rectification UVLO Adjustable | Adjustable Current Limit Enable Light Load Efficiency Power Good Synchronous Rectification UVLO Adjustable | Adjustable Current Limit Dynamic Voltage Scaling Enable Light Load Efficiency Power Good Synchronous Rectification UVLO Adjustable |
| Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode | Current Mode |
| 95 | 100 | 90 | 90 | 90 | 95 | 100 | 100 |
| -40 to 85 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 85 | -40 to 85 | -40 to 85 |
| Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| VQFN | VQFN | VQFN | VQFN | VQFN | VQFN | VQFN | VQFN |

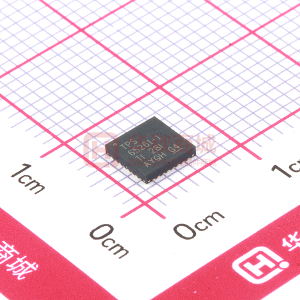

型号：TPS65261-1RHBR 封装：VQFN-32_5X5MM-EP
品牌：TI 描述：TPS65261-1 4.5V 至 18V 输入电压、3A/2A/2A 输出电流三路同步
金额：￥4.20360
去购买

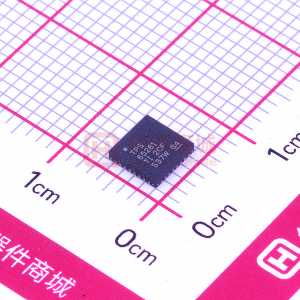

型号：TPS65261RHBR 封装：VQFN-32_5X5MM-EP
品牌：TI 描述：是降压型-40℃~+85℃@（TA）3 降压可调0.6V~18V 4.5V~18V VQFN-32-EP（5x5）DC-DC转换器ROHS
金额：￥2.88376
