LMH6502 宽带、低功耗、dB 线性可变增益放大器

数据:

描述

LMH6502是宽带直流耦合差分输入电压控制增益级,后面是高速电流反馈运算放大器,可直接驱动低阻抗负载。高达10MHz的增益调节范围大于70dB。

最大增益由外部元件设定,增益可以一直降低到截止频率。功耗为300mW,速度为130MHz。在整个增益控制电压范围内,输出参考DC偏移电压小于350mV。器件到器件增益匹配在最大增益时在±0.6dB范围内。此外,测试任何V G 的增益并确保公差。输出电流反馈运算放大器允许高频大信号(转换速率= 1800V /μs),并且还可以驱动重负载电流(75mA)。差分输入允许在低电平放大或在相对较长的电线上传输信号的应用中的共模抑制。对于单端操作,未使用的输入可以轻松接地(或单电源应用中的虚拟半电源)。通过选择一个输入极性或另一个输入极性可以获得反相或非反相增益。

为了便于在使用单电源时使用,V G 范围设置为相对于引脚11电位(接地引脚),从0V到+ 2V。在单电源供电时,该接地引脚连接到“虚拟”半电源。

LMH6502增益控制在总增益控制范围的很大一部分中以dB为线性。这使得该装置适用于AGC电路以及其他应用。对于线性增益控制应用,请参见LMH6503数据表。 LMH6502采用SOIC和TSSOP封装。

特性

  • V S =±5V,T A = 25°C,R < sub> F =1kΩ,R G =174Ω,R L =100Ω,A V = A V( MAX) = 10除非指定的典型值。
  • -3dB BW:130MHz
  • 增益控制BW:100MHz
  • 调节范围(典型温度超过):70dB
  • 增益匹配(极限):±0.6dB
  • 压摆率:1800V /μs
  • 电源电流(空载):27mA
  • 线性输出电流:±75mA
  • 输出电压(R L =100Ω):±3.2V
  • 输入电压噪声:7.7nV /√ Hz
  • 输入电流噪声:2.4pA /√ Hz
  • THD(20MHz,R L =100Ω,V O = 2V PP ): - 53dBc
  • CLC520的更换

所有商标均为其各自所有者的财产。

参数 与其它产品相比 可编程变量增益放大器 (PGA/VGA)


PGA/VGA
Number of Channels (#)
Vs (Min) (V)
Vs (Max) (V)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Gain (Max) (dB)
Slew Rate (Typ) (V/us)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
LMH6502 LMH6502
VGA     VGA
1     1
5     5
12     12
130     130
1     1
40     40
1800     1800
-40 to 85     -40 to 85
SOIC
TSSOP
SOIC
TSSOP
14SOIC: 52 mm2: 6 x 8.65(SOIC)
14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
14SOIC: 52 mm2: 6 x 8.65(SOIC)
14TSSOP: 32 mm2: 6.4 x 5(TSSOP)

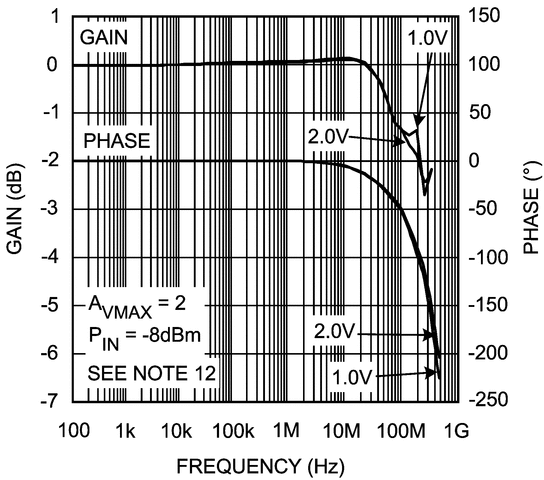

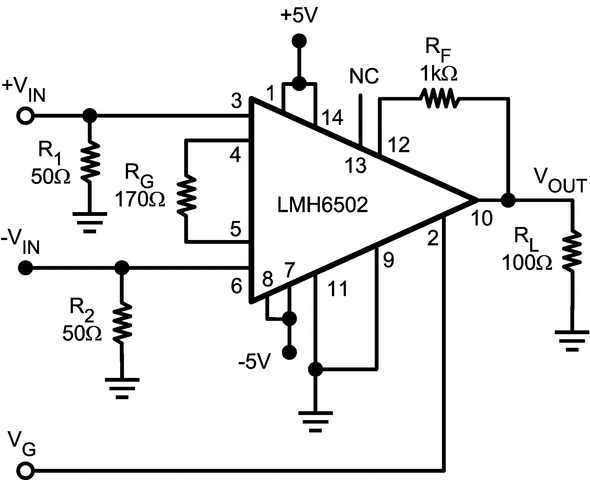

方框图 (2)
