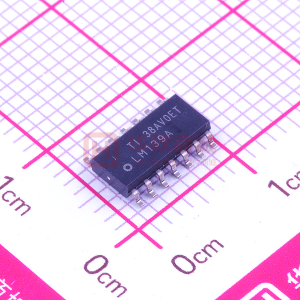

LM139 四路差动比较器

数据： LMx39x, LM2901xx Quad Differential Comparators 数据表

描述

LMx39x和LM2901xx器件由四个独立的电压比较器组成，设计用于在宽电压范围内通过单个电源供电。只要两个电源之间的差值为2 V至36 V，并且V _CC比输入共模电压高至少1.5 V，也可以使用双电源供电。电流消耗与电源电压无关。输出可以连接到其他集电极开路输出，以实现线与关系。

LM139和LM139A器件的特点是可在-55°C至125°C的整个军用温度范围内工作。 LM239和LM239A器件的工作温度范围为-25°C至125°C。 LM339和LM339A器件的工作温度范围为0°C至70°C。 LM2901，LM2901AV和LM2901V器件的工作温度范围为-40°C至125°C。

特性

宽电源范围
- 单电源：2 V至36 V
  （非V测试为30 V）器件和
  32 V用于V-Suffix器件）
- 双电源：±1 V至±18 V
  （非V器件测试至±15 V，±16）用于V-Suffix器件的V）
低电源电流漏极独立于电源电压：0.8 mA（典型值）
低输入偏置电流：25 nA（典型值）
低输入失调电流：3 nA（典型值）（LM139）
低输入失调电压：2 mV（典型值）
共模输入电压范围
包括接地
差分输入电压范围等于最大额定电源电压：±36 V
低输出饱和电压
输出与TTL，MOS和CMOS兼容
在符合MIL-PRF-38535的产品上，
所有参数均经过测试，除非另有说明。在所有其他产品上，生产处理不一定包括所有参数的测试。

参数与其它产品相比比较器


Number of Channels (#)
Output Type
Vs (Min) (V)
Vs (Max) (V)
Propagation Delay Time (uS)
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Max) (mA)
Input Bias Current (+/-) (Max) (nA)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
VICR (Max) (V)
VICR (Min) (V)

LM139	LM139A	LM239	LM239A	LM2901	LM2901-Q1	LM2901AV	LM2901V	LM339	LM339A
4	4	4	4	4	4	4	4	4	4
Open Collector Open Drain	Open Collector Open Drain	Open Collector	Open Collector	Open Collector	Open Collector	Open Collector	Open Collector	Open Collector	Open Collector
2	2	2	2	2	2	2	2	2	2
36	36	36	36	30	30	32	32	30	30
1.3	1.3	0.7	1.3	1.3	1.3	1.3	1.3	0.3	0.3
5	2	2	3	7	7	2	7	5	2
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
25	25	250	50	250	250	250	250	50	50
Out	Out	Out	Out	Out	Out	Out	Out	Out	Out
N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Catalog	Catalog	Catalog	Catalog	Catalog	Automotive	Catalog	Catalog	Catalog	Catalog
-55 to 125	-55 to 125	-25 to 85	-25 to 85	-40 to 125	-40 to 125	-40 to 125	-40 to 125	0 to 70	0 to 70
SOIC	SOIC	PDIP SOIC TSSOP	SOIC	PDIP SO SOIC TSSOP	SOIC TSSOP	SOIC TSSOP	SOIC TSSOP	PDIP SO SOIC SSOP TSSOP	PDIP SO SOIC SSOP TSSOP
14SOIC: 52 mm2: 6 x 8.65(SOIC)	14SOIC: 52 mm2: 6 x 8.65(SOIC)	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	14SOIC: 52 mm2: 6 x 8.65(SOIC)	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
34.5	34.5	28.5	34.5	28.5	28.5	30.5	30.5	28.5	28.5
0	0	0	0	0	0	0	0	0	0
