比较器的简介分类

一、比较器简介

据圣邦微SGMICRO比较器一级代理鑫富立介绍，比较器是一种得到广泛使用的电路元件。实际上也是增益非常高的运算放大器，可以放大输入端很小的差分信号，并驱动输出端切换到两个输出状态中的一个。以至于无法稳定在中间放大区，再不跳到低电平，再不跳到高电平。



比较器的分类

比较器的分类有：电压比较器、单线比较器、迟滞比较器、双限比较器（窗口比较器）

总体归纳有两种：

1.模拟比较器

将模拟量与一标准值进行比较,当高于该值时,输出高(或低)电平.反之,则输出低(或高)电平.例如,将一温度信号接于运放的同相端,反相端接一电压基准(代表某一温度),当温度高于基准值时,运放输出高电平,控制加热器关闭,反之当温度信号低于基准值时,运放输出低电平,将加热器接通.这一运放就是一个简单的比较器,因为输入与输出同相,称为同相比较器..有的模拟比较器具有迟滞回线,称为迟滞比较器,用这种比较器,有助于消除寄生在信号上的干扰.

2.数字比较器

用来比较二组二进制数是否相同,相同时输出(或低)高电平,反之,则输出相反的电平.

最简单的数字比较器是一位二进制数比较器,是一个异或门(或同或门).

比较器原理

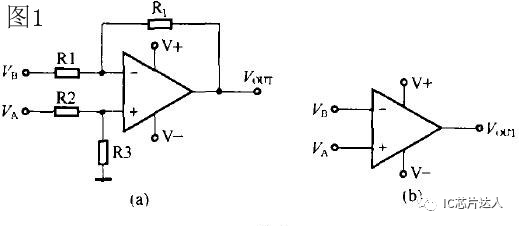

比较器采用集成电路原理，它是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由运算放大器组成的差分放大器电路，输入电压VA经分压器R2、R3分压后接在同相端，VB通过输入电阻R1接在反相端，RF为反馈电阻，若不考虑输入失调电压，则其输出电压Vout与VA、VB及4个电阻的关系式为：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，则Vout=RF/R1(VA-VB)，RF/R1为放大器的增益。当R1=R2=0(相当于R1、R2短路)，R3=RF=∞(相当于R3、RF开路)时，Vout=∞。增益成为无穷大，其电路图就形成图1(b)的样子，差分放大器处于开环状态，它就是比较器电路。实际上，运放处于开环状态时，其增益并非无穷大，而Vout输出是饱和电压，它小于正负电源电压，也不可能是无穷大。

从图中可以看出，比较器电路就是一个运算放大器电路处于开环状态的差分放大器电路。
