电子发烧友网报道(文/莫婷婷)2026年6月3日,由芯原微电子(上海)股份有限公司主办的“第十六届松山湖中国IC创新高峰论坛”在东莞松山湖举办。酷芯微、安凯微、艾为电子、芯视元、物奇微、思特威等多家企业带来自家面向“AI眼镜”的创新IC新品推介。
全天候佩戴的能源困境:对低功耗互联与高精度时序提出更高要求
广东大普通信技术股份有限公司联席CEO兼CTO田学红指出,Meta的成功实践揭示了一个关键趋势:AI眼镜的商业突破口在于场景化深度定制。
他认为轻量、续航和外观只是AI眼镜的“入场券”;但在资源受限的当下,针对特定场景的极致定制才是建立差异化优势的关键。
例如面向高速户外滑雪(Oakley Meta Vanguard):针对风噪大、双手被占用的痛点,通过“五麦克风阵列+物理导风+DSP降噪”解决听音问题,并以专业防抖摄像替代运动相机,突破了AI眼镜的“不可能三角”。又如面向公共场合隐式交互的Meta Ray-Ban Display:针对语音和手势带来的“社交尴尬”,通过Neural Band肌电手环捕捉神经电信号,实现“无感微动”的隐式交互。
田学红表示,在AI眼镜行业,目标明确的场景化深度定制,远比泛泛而谈的通用产品更具商业爆发力,其应用还可延伸至骑行、潜水、特种作业等更多垂直领域。
对于AI眼镜的技术需求,他指出底层时序基准作为设备的“心跳”,其精度与稳定性直接决定了AI眼镜能否实现高效协同与自然交互。
当前,AI眼镜面临三大瓶颈:轻量化、长续航、算力受限,这决定了“眼镜+手机深度协同”成为现实路径:眼镜负责第一视角感知、语音交互和轻量反馈,手机承担部分计算、应用生态、数据处理和网络连接。而通信、定位与唤醒的稳定体验,离不开高精度、低功耗、小型化的时序支撑。
指出,高精度通信需要支持Bluetooth/Wi-Fi链路稳定连接;高精度定位需支持导航、空间感知与多源数据时间标记,保障服务精准性;低功耗唤醒必须支持Always-On待机、语音唤醒与快速响应,延长电池寿命;小型化集成则要适配镜腿级空间,减少PCB占用和外置器件数量。
对于AI眼镜而言,高精度时序的价值,正在于延长休眠周期、缩短同步时间,并支撑更高效的无线传输。传统方案因休眠周期短、唤醒后同步时间长,导致待机功耗高;而大普通信的新一代方案则通过高准确度与高稳定度,实现“睡得久、开销少(同步)、传得快”的低功耗连接效率。
大普通信的高精度时钟方案:以MEMS-TCXO构筑智能交互新范式

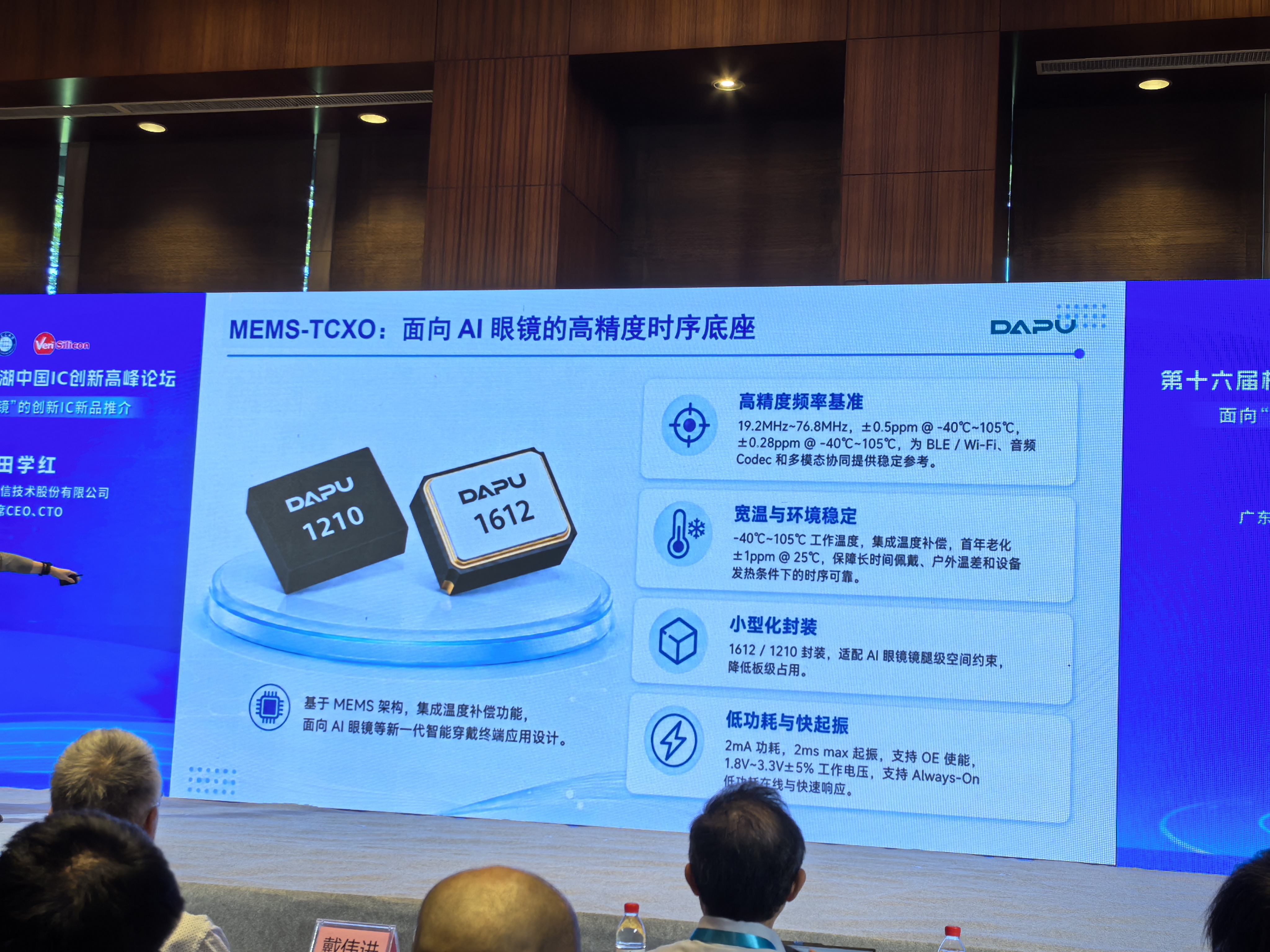

针对AI眼镜的核心需求,大普通信推出了面向下一代智能穿戴终端的高精度时序解决方案。其核心产品——MEMS-TCXO(微机电系统温补晶振),基于MEMS架构并集成温度补偿功能,专为AI眼镜等新型终端设计。

根据介绍,该方案具备四大核心优势:
一是高精度频率基准,在19.2MHz至76.8MHz频段内,精度可达±0.5ppm@-40℃~105℃,为BLE/Wi-Fi、音频Codec和多模态协同提供稳定参考。
二是宽温与环境稳定,工作温度范围覆盖-40℃至105℃,集成温度补偿,首年老化率≤1ppm@25℃,保障长时间佩戴、户外温差和设备发热条件下的时序可靠。
三是小型化封装,采用1612/1210封装,适配AI眼镜镜腿级空间约束,显著降低板级占用;
四是低功耗与快起振,功耗低至2mA,最大起振时间仅2ms,支持OE使能与1.8V–3.3V宽电压工作,完美契合Always-On低功耗在线与快速响应需求。
大普通信实第一家把MEMS-TCXO作为核心眼镜解决方案的厂家。“MEMS有一个好处:做得越来越小,集成度就越来越高。传统上1612就可以做得足够小了,现在我们可以做到1210级别,面向AI 眼镜的高精度时序底座。可以有非常好的工作环境的支撑,包括小型化,还有低功耗、高帧度等。”他指出。
此外,大普通信还推出了RTC芯片INS5T8112,专为智能穿戴与AI眼镜的低功耗待机场景设计。相比传统外部32kHz晶体或内部RC振荡器方案,INS5T8112内置DTCXO,实现全温范围内精准计时,最低功耗可至250nA,有效延长产品待机时间。其2.0×1.6mm小尺寸封装,无需额外晶体匹配设计与测试,大幅缩短开发周期,提升系统一致性与可靠性。
AI眼镜的小型化和高性能,推动器件能力向芯片级高集成方向突破。大普通信同样在布局该技术:公司推出的3D封装TCXO,将多个分立元件集成于单一芯片内,尺寸仅为1.2×1.0×0.65mm,支持76.8MHz/38.4MHz/19.2MHz等多频点输出,精度达±0.5ppm@-40℃~80℃,电压范围1.8V–3.3V。该方案不仅节省空间、简化设计,还能通过定制化满足多样化平台需求,真正实现“一个器件驱动通信、处理器、音频芯片”的系统级整合。
围绕重点客户与代表性平台,大普通信已推进AI眼镜时序方案适配,合作伙伴涵盖夸克、空境未来、OPPO、Meta等头部企业,并拓展至光粒科技、创通联达、移远、影微创新等生态环节,覆盖平台方案、光学显示、无线连接、整机终端等全产业链。
田学红表示,AI眼镜架构尚未完全收敛,大普通信以全链路时钟解决方案,适配不同客户的系统设计路线。
