Modbus RTU转Modbus TCP：基于协议转换打通和利时DCS与西门子S7-1500 PLC通讯通道案例

一、项目背景

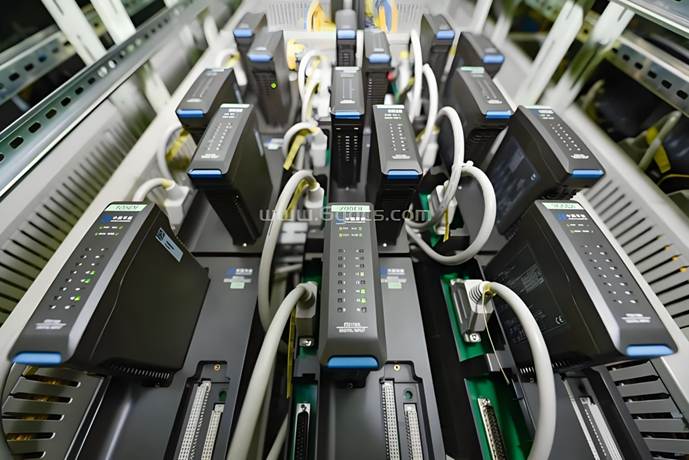

在工业自动化领域的新能源储能电站中，某企业采用和利时DCS（Modbus RTU协议）负责电站整体的功率调度、电网并网协调与安全监控，搭配西门子S7-1500 PLC（Modbus TCP协议）控制储能变流器（PCS）、电池管理系统（BMS）的充放电运行。两者需实时协同：和利时DCS需向S7-1500 PLC下发充放电指令（如功率设定值500kW）、电网调度阈值，S7-1500 PLC需反馈PCS输出功率、电池SOC（荷电状态）、故障告警信号（如电池过温），以保障储能电站精准响应电网调峰需求。但因双方采用不同总线协议，缺乏直接通讯通道，原有“运维人员定时抄录DCS数据后手动录入PLC”的衔接方式效率低下，日均因数据滞后导致的功率调度偏差达3次，单次偏差引发电网频率波动（±0.2Hz），触发电网调度告警，影响电站并网信誉。新能源储能作为工业自动化领域增速最快的前景行业（2025年全球市场规模预计超2000亿美元），对工业物联网环境下设备的实时数据交互与安全运行提出了极高要求。

二、项目痛点

协议异构阻断电网调度：和利时DCS的Modbus RTU协议与S7-1500 PLC的Modbus TCP协议无法直接兼容，无物联网网关中转时，需运维人员每30分钟从DCS导出调度指令，再通过PLC编程软件手动输入，单次数据传递耗时超25分钟，导致PCS充放电响应滞后，电站峰谷套利收益减少18%，日均损失超3万元；曾因调度指令延迟，错过电网谷期充电窗口，单日少储电能2000kWh。

数据采集追溯断层：原有系统无专用数据采集器，PCS运行参数（如直流电压1500V）、电池温度（25-35℃）、并网电流等关键数据仅分别存储于DCS PLC，无法同步至工业物联网平台，出现设备故障（如PCS过流）时，需人工比对DCS调度记录与PLC运行日志，追溯故障原因耗时超4小时，不符合储能电站GB/T 36547-2023《电力储能用锂离子电池》的安全运行标准。

工业环境适应性差：电站控制室与PCS柜距离800米，传统RS485电缆传输易受高压设备（如10kV变压器）电磁干扰，通讯丢包率超 9%，日均通讯中断2-3次，每次中断导致储能系统脱离电网调度，需停机重启PCS与BMS，恢复耗时超2小时，单日减少并网运行时间约6小时，损失发电收益超1.2万元。

设备负载超限引发安全风险：尝试通过第三方软件实现数据转发，导致和利时DCS服务器CPU负载升至86%（频繁处理数据转换任务）、S7-1500 PLC CPU负载达83%，超出安全运行阈值（DCS≤80%、PLC≤75%），引发PCS充放电切换延迟超60ms，存在电池过充过放风险，曾导致1组电池模块损坏，直接损失超8万元。

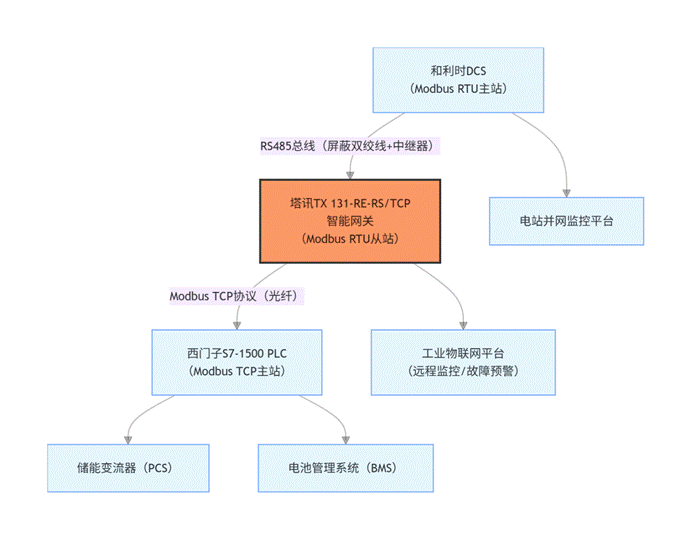

三、塔讯TX131-RE-RS/TCP系统结构拓扑图

四、塔讯TX131-RE-RS/TCP网关功能简介

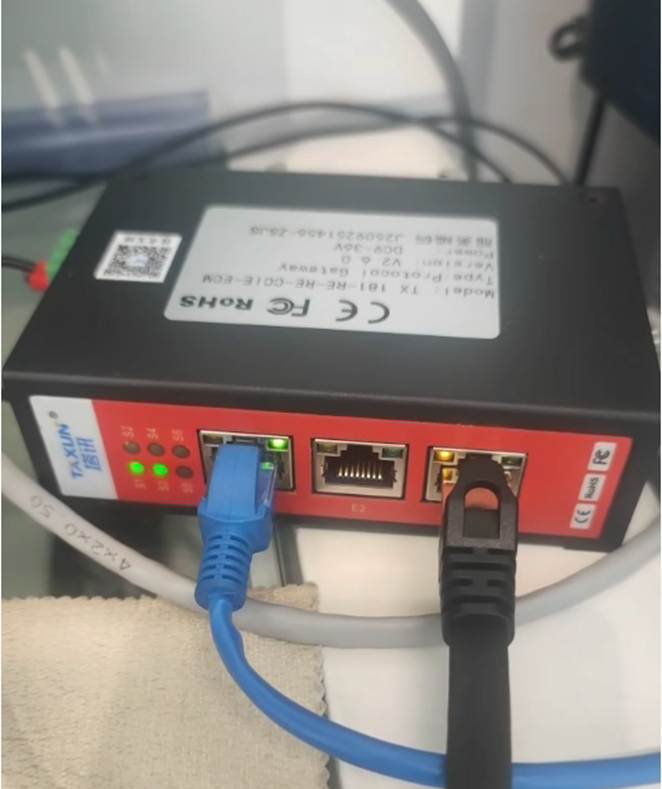

作为核心塔讯TX131-RE-RS/TCP工业网关，该设备实现Modbus RTU从站到Modbus TCP从站的双向协议转换，关键功能深度适配储能电站场景需求：

协议兼容：严格遵循Modbus RTU（IEC 61158）与Modbus TCP（IEC 61158）协议规范，支持9600-115200bps可调波特率（适配和利时DCS通讯参数：19200bps、奇校验、8数据位、1停止位）与100Mbps以太网速率，自动识别S7-1500 PLC的Modbus TCP寄存器地址映射规则，确保充放电指令与运行参数传输无偏差。

数据处理：内置双核工业级处理器，每秒可完成2500次以上数据转换，转换延迟≤22μs，支持2200点数据映射，满足功率设定值（4字节浮点数）、电池 SOC（2字节整数）、故障码（1字节整数）等多类型数据同步传输，数据更新频率达10次/秒，符合电网调度“毫秒级响应”要求。

工业适配：具备IP30防护等级（适配电站控制室环境），支持24VDC宽压供电（±15%波动兼容），采用三级电磁隔离设计（隔离电压≥2500V），抗电磁干扰性能符合EN 61000-6-2标准，避免高压设备干扰导致的数据丢包；支持光纤传输接口，适配800米远距离通讯需求，传输损耗≤0.5dB/km。

物联与安全扩展：支持本地数据缓存（容量4GB，缓存周期30天），通过MQTT协议对接工业物联网平台，实现运行数据实时上传与历史归档；内置数据加密模块（支持TLS 1.3），防止调度指令被篡改，满足电力行业“数据安全传输”要求；支持故障自恢复功能，通讯中断后≤100ms重新建立连接，保障电站连续并网。

五、解决方案与实施过程

（一）方案设计

采用塔讯智能网关构建“DCS主站-网关-PLC主站”通讯架构：网关Modbus RTU侧作为和利时DCS的从站，实时采集充放电指令（如功率设定值DB1.DBD10）、电网阈值（DB1.DBD20）；Modbus TCP侧作为S7-1500 PLC的从站，将采集到的调度指令传输至PLC，同时接收 PLC反馈的PCS功率（DB2.DBD10）、电池SOC（DB2.DBD20）、故障信号（M10.0），实现双向数据实时交互，数据更新频率10次/秒，满足电网调度响应需求。

（二）实施步骤

硬件部署：网关安装于电站控制室的DCS机柜旁，通过屏蔽RS485电缆（搭配2台中继器，解决800米传输衰减问题）接入和利时DCS的 RS485通讯卡；通过单模光纤（抗干扰性强，适配远距离传输）连接S7-1500 PLC的以太网交换机，配置IP地址（192.168.4.100）与 PLC（192.168.4.10）同网段，做好独立接地处理（接地电阻≤2Ω），避免电站接地系统干扰。

参数配置：使用塔讯配置软件建立数据映射表 ——将和利时DCS的调度指令（功率设定值：40001、电网阈值：40002）映射至网关寄存器；将S7-1500 PLC的反馈数据（PCS功率：30001、电池SOC：30002、故障信号：10001）映射至网关对应寄存器，设置数据更新周期100ms，启用“数据校验”“TLS加密”“断网重连”功能，日志保存周期30天。

联调测试：在工业物联网平台与DCS监控系统同步验证数据传输（延迟≤22μs，丢包率0%）；模拟电网调峰场景（功率指令从300kW切换至800kW），测试PLC接收指令后PCS的响应时间（≤50ms）；模拟通讯中断（拔插光纤），测试网关自恢复时间（≤90ms）与数据续传功能，确保调度指令不丢失。

六、应用效果与前后对比

（一）实施后效果

电网调度响应效率大幅提升：数据传输延迟降至22μs内，PCS充放电响应时间从25分钟缩短至0.1秒，功率调度偏差次数从3次/日降至0次，电网频率波动控制在±0.05Hz内，未再触发调度告警；峰谷套利收益提升18%，月增收益超90万元，成功捕捉每次电网谷期充电窗口，单日多储电能2000kWh。

数据追溯与合规性落地：通过网关将PCS运行参数、电池状态自动同步至工业物联网平台，故障排查时间从4小时缩短至3分钟，符合GB/T 36547-2023标准，顺利通过电网公司年度安全审核；数据加密传输功能保障调度指令安全，未发生指令篡改风险。

通讯稳定性适配电站环境：网关电磁隔离与光纤传输设计适配高压干扰与远距离场景，连续运行3个月丢包率≤0.1%，通讯中断次数从2-3次/日降至0次，设备恢复时间从2小时缩短至15分钟，单日并网运行时间增加6小时，月增发电收益超36万元。

设备负载与安全风险降低：和利时DCS服务器CPU负载从86%降至42%，S7-1500 PLC CPU负载从83%降至38%，均低于安全阈值；PCS充放电切换延迟缩短至15ms，彻底消除电池过充过放风险，未再发生电池模块损坏事件，每年减少设备损失超50万元。

（二）效果对比表

指标	实施前	实施后
数据传输延迟	>25分钟	≤22μs
功率调度偏差次数	3次 /日	0次 /日
设备丢包率	>9%	≤0.1%
DCS CPU 负载	86%	42%
PLC CPU 负载（S7-1500）	83%	38%
故障排查时间	>4小时	<3 分钟
日均通讯中断次数	2-3次	0次

七、行业价值与后续扩展

本案例聚焦新能源储能行业，该行业是实现“双碳”目标的核心领域，并网稳定性与调度效率直接影响行业发展。此方案可复制至光储充一体化电站、微电网储能系统等场景，后续可扩展接入电网调度云平台，实现“电站-区域调度中心-国家电网”三级数据互联，或对接AI能耗优化系统，通过工业物联网平台分析历史数据，自动优化充放电策略，进一步提升电站经济效益与绿色能源利用效率。
