EtherNet/IP到DeviceNet汇川AM400与台达DVP-SS2 PLC汽车冲压产线通讯方案

一、项目背景

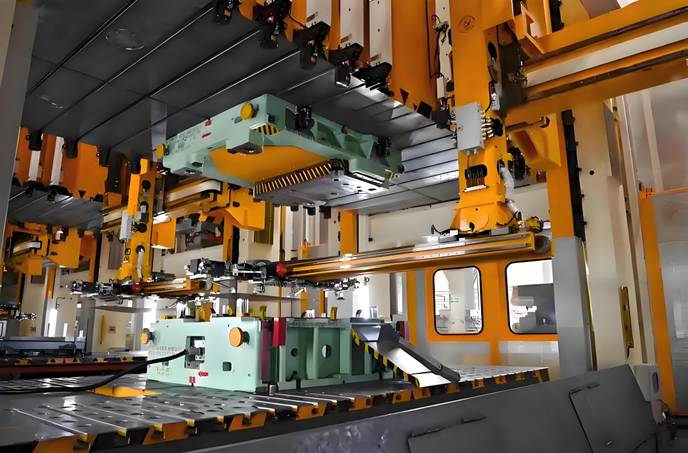

在工业自动化领域的汽车底盘零部件冲压生产线中，某企业引入汇川AM400系列PLC（EtherNet/IP协议）负责冲压机床的压力控制与模具定位，搭配台达DVP-SS2系列PLC（DeviceNet协议）管理冲压件的自动输送与分拣流程。两条关键工序需实时协同：汇川PLC需向台达 PLC传输冲压完成信号与模具位置数据，台达PLC需反馈输送线运行状态与工件到位信息，以避免冲压件堆积或输送空转。但因两台PLC采用不同总线协议，缺乏直接通讯通道，原有“光电传感器 +继电器联锁”的衔接方式可靠性低，日均因信号误判导致的产线停机达3次，单次停机修复耗时超40分钟，严重影响产能。汽车零部件制造作为工业自动化领域主流且前景广阔的行业，对工业物联网环境下设备的实时通讯与协同控制提出了严苛要求。

二、项目痛点

协议异构阻断协同：汇川PLC的EtherNet/IP协议与台达PLC的DeviceNet协议无法直接兼容，无物联网网关中转时，需通过人工巡检确认工序状态，单次信息传递耗时超5分钟，导致输送线与冲压机床节奏脱节，产线效率下降25%。

数据采集追溯缺失：原有系统无专用数据采集器，冲压压力、模具定位精度、输送速度等关键参数仅本地存储，无法上传至工业物联网平台，出现不合格件时需人工回溯生产记录，排查时间超2小时，不符合汽车行业IATF16949质量追溯标准。

工业环境适应性差：车间冲压设备产生强烈振动与电磁干扰，传统协议转换设备连接稳定性差，丢包率超7%，日均通讯中断2-3次，每次中断导致15-20件冲压件报废，直接经济损失超1.2万元。

PLC负载超限风险：尝试通过编程实现PLC间接数据转发，导致汇川PLC CPU负载升至88%、台达PLC CPU负载达82%，超出安全运行阈值（≤70%），引发设备响应延迟，急停信号触发延迟超60ms，存在模具碰撞与人员安全隐患。

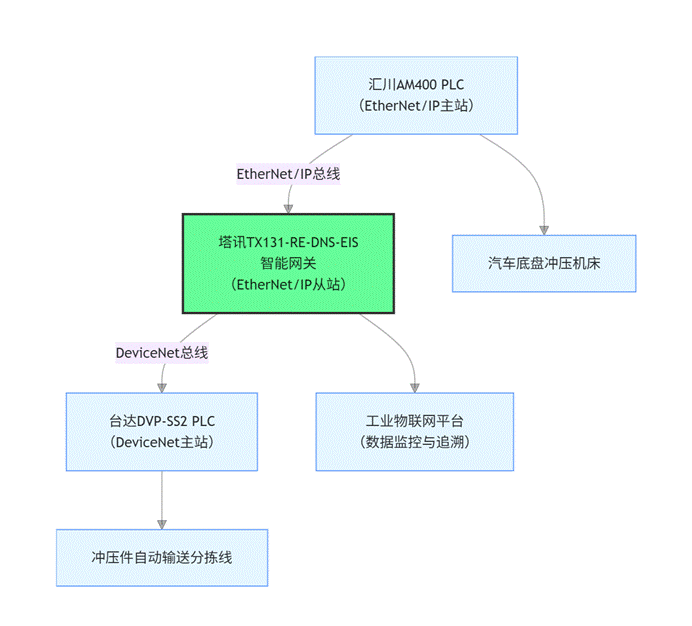

三、系统结构拓扑图

四、塔讯TX131-RE-DNS-EIS网关功能简介

塔讯TX131-RE-DNS-EIS网关作为核心工业网关，该设备实现EtherNet/IP从站到DeviceNet从站的双向协议转换，关键功能深度适配冲压生产线需求：

协议兼容：严格遵循EtherNet/IP（ODVA标准）与DeviceNet（ODVA标准）协议规范，支持10/100Mbps自适应以太网速率，DeviceNet支持125/250/500kbps可调波特率，兼容台达PLC通讯参数。

数据处理：内置双核工业级处理器，每秒可完成1500次以上数据转换，转换延迟≤30μs，支持1500点数据映射，满足冲压压力、模具位置等多参数同步传输需求。

工业适配：具备IP30防护等级，支持24VDC宽压供电（±15%波动兼容），采用抗振动设计（振动等级IEC 60068-2-6）与双路电源隔离，抗电磁干扰性能符合EN 61000-6-2标准。

物联扩展：支持本地数据缓存（缓存容量1GB）与边缘计算，可通过MQTT协议无缝对接工业物联网平台，实现设备运行状态远程监控、故障预警与生产数据追溯。

五、解决方案与实施过程

（一）方案设计

采用塔讯智能网关构建“双主站-单网关”通讯架构：网关EtherNet/IP侧作为汇川PLC的从站，实时采集冲压完成信号（M300）、模具定位坐标（D400-D403）、冲压压力值（D404）；DeviceNet侧作为台达PLC的从站，将采集到的冲压数据传输至台达PLC，同时接收台达 PLC反馈的输送线运行状态（M500）、工件到位信号（X20），实现双向数据实时交互，替代传统继电器联锁方式。

（二）实施步骤

硬件部署：网关EtherNet/IP侧通过超五类屏蔽网线接入汇川PLC的EtherNet/IP总线（设置IP地址与汇川PLC同网段，子网掩码匹配），DeviceNet侧通过双绞屏蔽线连接台达PLC（终端电阻120Ω，波特率设为250kbps），网关安装于冲压机床旁专用控制柜内，采用防震支架固定，避免设备振动影响接线稳定性。

参数配置：使用塔讯网关配置软件建立数据映射表 ——汇川PLC的冲压完成信号（M300）、模具定位数据（D400-D403）映射至网关 EtherNet/IP输入区；台达PLC的输送线状态（M500）、工件到位信号（X20）映射至网关DeviceNet输入区，设置数据更新周期为 1ms，启用“数据校验”功能确保传输准确性。

联调测试：在工业物联网平台实时监控网关通讯状态，模拟冲压生产线满负荷运行场景（每30秒完成1件冲压件），连续测试72小时，记录数据传输延迟与丢包率；针对通讯中断故障，测试网关“故障自恢复”功能（恢复时间≤100ms），确保满足产线连续运行需求。

六、应用效果与前后对比

（一）实施后效果

产线效率大幅提升：数据传输延迟降至28μs，产线节拍从原来的45秒/件缩短至30秒/件，日产能从1600件提升至2400件，效率提升50%；因通讯问题导致的停机次数降至0，每月减少停机损失超10万元。

通讯稳定性显著增强：网关抗振动与抗电磁干扰能力适配车间环境，连续运行3个月丢包率低于0.1%，完全解决传统设备连接不稳定问题，冲压件报废率从8%降至1.2%。

数据追溯全面落地：通过网关将冲压关键参数实时上传至工业物联网平台，质量问题排查时间从2小时缩短至5分钟，满足IATF16949追溯要求，客户满意度提升30%。

设备负载回归安全值：汇川PLC CPU负载降至45%，台达PLC CPU负载降至40%，均低于安全阈值，急停响应延迟缩短至15ms，消除模具碰撞与人员安全隐患。

（二）效果对比表

指标	实施前	实施后
数据传输延迟	>5分钟	≤30μs
产线节拍	45秒/件	30秒/件
设备丢包率	>7%	<0.1%
PLC CPU 负载（汇川）	88%	45%
PLC CPU 负载（台达）	82%	40%
质量问题排查时间	>2小时	<5分钟
日均停机次数	2-3次	0次

七、行业推荐与总结

当前汽车零部件制造、新能源电池生产、半导体封装测试是工业自动化领域最主流、增速最快的前景行业，这些行业普遍存在多品牌、多协议设备协同的需求，对工业网关的依赖度极高。本案例中，汽车零部件冲压生产线对通讯实时性、稳定性与数据追溯的严苛要求，充分体现了塔讯智能网关的核心价值。

项目实践表明，无需替换现有高成本PLC设备，仅通过专业的塔讯TX131-RE-DNS-EIS协议转换网关，即可打破总线协议异构壁垒，实现新旧系统的无缝融合。这一方案不仅降低了企业工业自动化升级成本（较替换设备方案节省70%成本），还快速提升了产线智能化水平与安全稳定性。随着工业物联网的深度发展，工业网关作为连接设备层与云端的关键枢纽，将在更多前景行业中发挥不可替代的作用，为制造业数字化转型提供高效、低成本的技术路径。
