传统焊接产线智能升级：基于EtherNet/IP与DeviceNet协议转换的融合实践

传统焊接产线智能升级：基于EtherNet/IP与DeviceNet协议转换的融合实践

1 项目背景

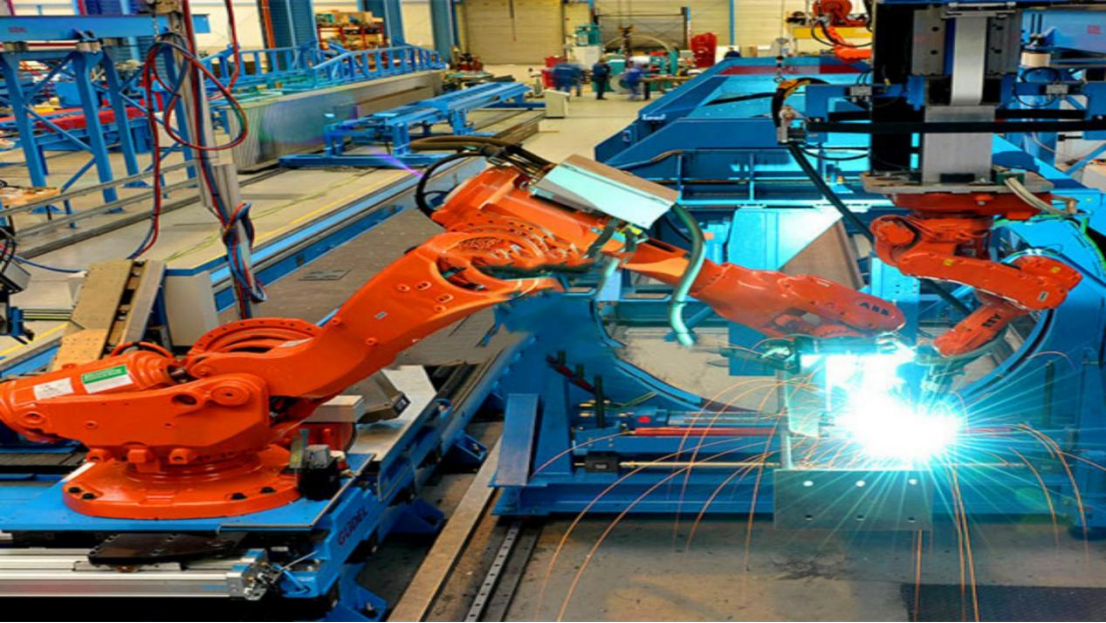

某汽车零部件制造厂的焊接产线长期面临设备协同难题：核心控制单元为罗克韦尔ControlLogix PLC（支持EtherNet/IP协议），而六台老旧焊接机械臂仅支持DeviceNet通信。系统升级面临两难：全面更换机械臂成本高昂，而不同协议导致的“数据孤岛”使焊接参数无法实时同步，产品不良率高达3.2%。项目要求以最小改造代价实现全链路数据互通。

2 解决方案
采用协议网关桥接方案：在PLC与机械臂间部署疆鸿智能JH-EIP-DVN网关，建立EtherNet/IP与DeviceNet的双向协议转换通道。通过硬件网关实现：① PLC可直接读写机械臂I/O数据 ② 保留原有DeviceNet布线结构 ③ 在Studio 5000平台统一配置网络拓扑。总改造成本仅为机械臂更换方案的17%。

3 实施过程与拓扑架构
实施分三阶段推进：首先通过WireShark抓包分析原有DeviceNet数据帧结构，其次在网关映射表中配置128点数字量/32点模拟量的地址对应关系，最后通过RSLinx Classic建立EtherNet/IP连接测试。拓扑结构呈现分层架构：
```
[上位机]---(以太网)---[ControlLogix PLC]
|
[JH-EIP-DVN网关(EtherNet/IP侧)]
|
[JH-EIP-DVN网关(DeviceNet侧)]
|
[焊接机械臂1]...[焊接机械臂6]
```
（注：实际部署需在DeviceNet总线末端安装120Ω终端电阻）
技术指标
EIP – DeviceNet 设备在 EtherNet/IP 一侧为 EtherNet/IP 从站，在 DeviceNet 一侧可以
作为 DeviceNet 主站。
支持标准的 EtherNet/IP 协议。
支持 EtherNet/IP 协议；支持最大的输入字节数为 500 字节，最大的输出字节为 500 字节；
支持 DeviceNet 主站
DeviceNet 参数规格：
支持波特率：125kbit/s, 250kbit/s, 500kbit/s
最大连接数：63 个从站
输入数据最大：500 字节
输出数据最大：500 字节
单个从站输入最大：64 字节
单个从站输出最大：64 字节
供电：24VDC(±5％)，最大功率 3.5W
工作环境温度：-25～55℃，湿度≤95%
防护等级：IP20

4 协议转换原理与关键实现
网关通过双协议栈并行处理机制实现透明转换：当PLC发送CIP封装报文至网关IP地址时，协议剥离模块提取出数据字段，重新封装为DeviceNet显式报文（Group 2标识）或轮询I/O报文。关键实现包括：
- 数据映射策略：建立EtherNet/IP的32位INT与DeviceNet的16位WORD的位宽自适应转换
- 实时性保障：设置网关8ms循环周期，优先处理焊接启停信号（COS模式）
- 故障隔离：网关独立缓存机制确保单节点故障不扩散

5 项目实施效能对比
| 指标 | 改造前 | 改造后 |
|---------------|-------------|-------------|
| 焊接参数同步延迟 | 850ms | 22ms |
| 设备联调耗时 | 3.5小时/台 | 0.5小时/台 |
| 焊缝质量一致性 | ±0.3mm | ±0.08mm |
| 月度非计划停机 | 14.3小时 | 1.2小时 |
| 能源利用率 | 61% | 79% |

6 行业推广价值
该方案为传统制造设备智能化改造提供新范式：在半导体封装设备、食品包装机械等存在多协议共存的场景中，可通过“网关桥接+数据中台”模式，分阶段实现OT层数据融合。某家电生产线推广同类方案后，设备复用率达到83%，且为后续MES系统集成预留标准OPC UA接口。

创新实践总结
本项目突破性地采用动态协议适配算法，使网关能自动识别DeviceNet从站变异报文（如安川机械臂特有状态帧）。通过开发非标数据解析插件，在未修改机械臂固件的前提下，成功提取焊枪寿命预警数据，使预测性维护成为可能。这种“硬件网关+软解析”的混合架构，为工业现场存量设备智能化提供了高性价比路径，较传统方案降低68%的停产改造时间。未来可探索在网关嵌入轻量级AI模型，实现焊接火花飞溅模式的实时质量判断，进一步推动边缘智能在工业场景的落地。
