芯谷科技—D2587A高性能单片集成 DC-DC 转换器

一、产品简介

D2587A是芯谷科技（Silicore）推出的一款高性能单片集成升压/反激/正激转换器，专为需要宽输入电压范围、大电流输出的电源应用场景设计。该芯片采用成熟的电流模式控制架构，内置5A/65VNPN功率开关，仅需极少外部元件即可构建高效、稳定的开关电源系统。

二、核心特性

三、电气性能亮点

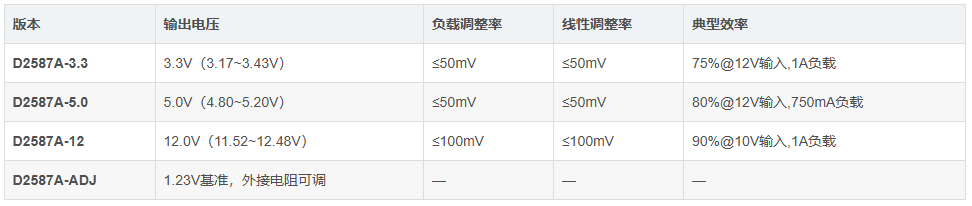

1、各版本输出精度（25°C典型值/全温度范围）

注：斜杠前为25°C限值，斜杠后为全工作温度范围（-40°C~+125°C）限值。

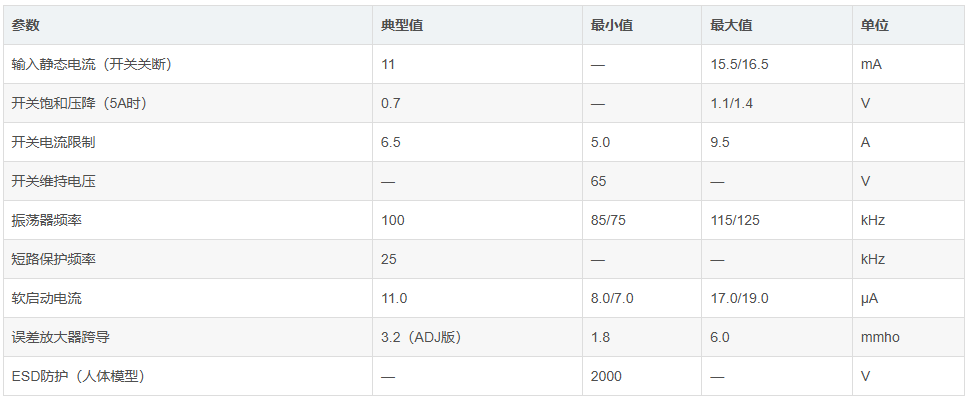

2、关键器件参数（全版本通用）

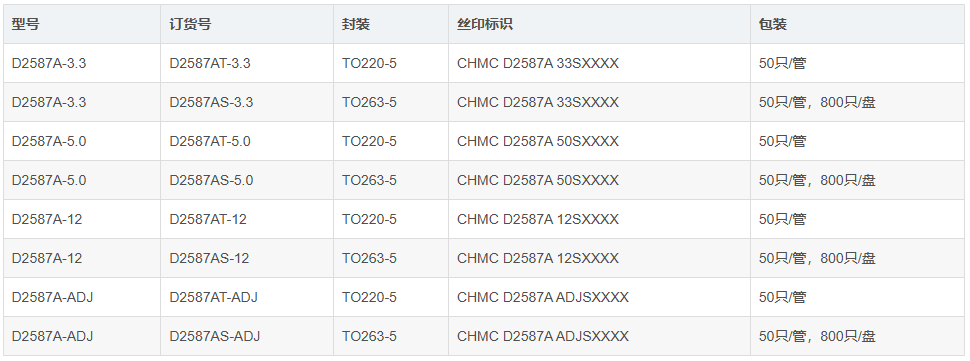

四、封装与订货信息

五、典型应用领域

1.升压（Boost）稳压器
D2587A最核心的应用场景。当系统供电电压低于负载需求时，D2587A可将低电压高效提升至目标电压。
典型方案示例：

5V→12V升压：输入4.5~5.5V，输出12V@1.2A，采用15μH电感+1N5822肖特基二极管

12V→24V升压：输入8~16V，输出24V@1A，采用33μH电感+MBR745肖特基二极管

24V→48V升压：输入18~36V，输出48V@1.5A，采用150μH电感+MUR420超快恢复二极管

设计要点：ADJ版本通过外接R1/R2分压电阻设定输出电压，公式为VOUT=1.23V×(1+R1/R2)，建议R2取1kΩ~5kΩ，R1使用1%精度金属膜电阻以保证温漂和长期稳定性。

2.反激（Flyback）多输出稳压器
利用变压器实现电气隔离及多路输出，是D2587A的独特优势——可产生输入电压范围内的任意输出电压（包括降压输出），这是单纯Boost拓扑无法实现的。
典型方案示例：

单输出反激：5V输入→3.3V@1.8A或5V@1.4A，采用1:1匝比变压器

双输出反激：5V输入→±12V@0.3A，采用1:2.5匝比变压器

三输出反激：24V输入→5V@2.5A+12V@0.5A-12V@0.5A，采用多绕组变压器

设计要点：反激拓扑需配置输入储能电容（≥100μF）+高频旁路电容（0.1μF陶瓷），并在开关引脚配置RC吸收或肖特基钳位二极管以抑制漏感尖峰。

3.车载/工业电源系统

车载电子设备：汽车电池电压范围宽（9V~16V正常运行，冷启动可低至4V），D2587A的4V最低输入电压可确保在极端条件下稳定输出12V或5V系统电压

工业控制板卡：24V工业总线输入时，可升压至36V/48V为电机驱动、电磁阀等高电压负载供电

4.电池供电设备

锂电池组应用：2~4节锂电池串联（7.4V~16.8V）升压至19V/24V，为笔记本辅助供电或便携式设备提供高压输出

铅酸电池备份：12V铅酸电池（10.5V~13.8V）升压稳压至15V/18V，为通信设备提供稳定备份电源

5.LED驱动与照明
利用ADJ版本配合电流采样电阻，可构建恒流输出的LED驱动电源。100kHz固定开关频率允许选用小型磁性元件，适合紧凑型灯具设计。

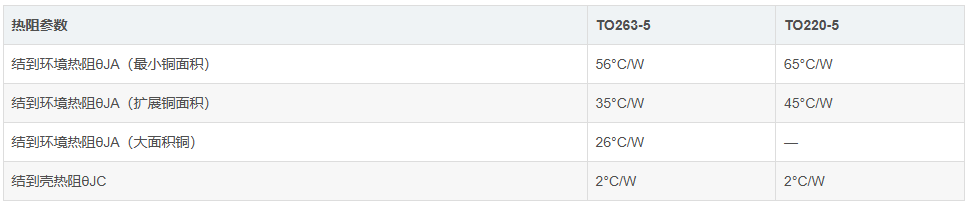

六、热设计与可靠性

功耗估算（Boost拓扑）：PD​=0.15Ω×(1−DILOAD​​)2×D+100×(1−D)ILOAD​​×D×VIN​
其中占空比D≈VOUT​VOUT​−VIN​​
——多数应用场景下无需额外散热器，通过合理PCB铜箔散热即可满足-40°C~+125°C结温要求。高功耗应用建议采用TO263-5贴片封装配合大面积铜箔散热。

七、设计支持

芯谷科技提供完整的参考设计资源：

标准电感/变压器选型表：涵盖Coilcraft、Pulse、Renco、Schott等主流厂商的配套磁性元件型号

测试验证电路：Figure61（3.3V/5V固定版测试电路）、Figure62（12V/ADJ版测试电路）提供完整的BOM清单

SwitchersMadeSimple设计软件：支持非线性热模型仿真，自动计算所需散热器热阻

八、总结

D2587A凭借其宽输入电压范围（4V~40V）、5A大电流开关能力、65V高耐压、内置完善保护机制以及极简的外围电路，成为升压、反激、正激电源设计的理想选择。无论是工业控制、车载电子、电池设备还是通信系统，D2587A都能以高性价比的方案帮助工程师快速实现稳定可靠的电源设计。
如需了解更多关于D2587A的详细信息和技术支持，欢迎访问Silicore芯谷科技官方网站www.silicore.com.cn，或联系我们的技术支持团队。
