防爆在线接地电阻监测综合应用解决方案

一、从定期检测到在线监测：接地电阻测量的技术演进

接地电阻是衡量接地系统泄放故障电流和雷电流能力的关键参数。在石油化工、危险化学品储存等易燃易爆场所，接地电阻一旦因腐蚀、连接松动或土壤条件变化而升高，可能导致设备绝缘击穿、人身触电甚至火灾爆炸等严重后果。传统的接地电阻检测多依赖人工携带仪器定期检测，通常每年或半年一次，存在检测间隔长、数据离散度高、隐患发现不及时等突出问题。新国标GB 17681-2024的实施，使在线接地电阻监测从可选配置上升为刚性需求。防爆在线接地电阻监测装置的出现，为高安全要求场所提供了实时、连续的接地状态感知能力，推动电气运维从“被动响应”向“主动预防”转型。

目前，地凯科技接地电阻的在线测量方法主要有二极法、三极法（即电位降法）和回路法三种，三种方法在原理设计、应用场景和工程实施上各有侧重。

二、三种测量方法的技术原理与特点分析

二极法是所有方法中接线最为简便的一种。它只需一个辅助接地极，将被测接地极与辅助接地极之间的电阻值作为测量结果，实际上测量的是被测接地电阻与辅助接地极电阻的串联之和。这种方法的好处显而易见——不需要打设辅助电压极，在楼群稠密、水泥硬化地面等无法打入地桩的场所也能完成测量。但二极法的先天局限也很突出：测量结果包含了辅助接地极自身的接地电阻，无法将两者分离，精度偏低，仅适用于小型用电设备单点接地的粗测，难以满足工程级的检测要求。在防爆在线监测的实际应用中，极少有产品单独采用二极法，更多是作为一种辅助或简易手段存在。

三极法，又称电位降法，是目前公认的接地电阻测量基准方法。其原理是在被测接地极E之外，按一定间距打入电流极C和电压极P两根辅助接地棒，通过电流极向大地注入测试电流，同时测量E与P之间的电位差，根据欧姆定律计算出接地电阻值。三极法的核心优势在于测量的是接地极对远方大地的真实电阻，精度在三种方法中最高，量程可达0.01Ω至2000Ω，典型测量误差控制在±2%以内。此外，三极法测量不受接地引下线连接方式的限制，也不依赖接地网回路是否完整，适用于建筑工地、防雷接地、大型地网和变电站等各类场景。

但在爆炸危险场所的在线监测应用中，三极法面临着不可回避的现实困难。它需要将电压极和电流极打入地下，电极间距通常要求20米左右，在罐区密布的石化场所，大面积硬化地面和密集的地下管廊使打桩作业几乎无法开展。同时，长距离铺设测试引线穿越不同防爆分区，本身就存在安全隐患。因此，在石化储罐区、工艺装置区等爆炸性环境的日常在线监测中，三极法并不占据主流。它在变电站接地网评估、发电厂接地系统检测以及大型工矿企业的周期性接地健康诊断中仍然发挥着不可替代的作用。

回路法的工作原理与前两者截然不同。它不注入大测试电流，也不布置辅助接地棒，而是通过高频电流互感器夹持在接地引下线上，向由接地引下线与接地网构成的回路发射激励脉冲信号，在回路上感应出脉冲电势，并测量由此产生的感应电流，依据欧姆定律计算回路电阻值。这种方法本质上是一种非侵入式、非接触式的阻抗测量。

回路法在防爆在线监测中具有工程实施上的显著优势。安装时只需将开合式或闭合式互感器卡接在接地引下线上，无需拆卸接地连接，无需设备停电，也无需开挖地面或打桩，真正做到零动火、零停机、零破坏。在石油化工罐区、装卸区等接地引下线密集分散的场所，回路法设备可以快速增补测点，随时进行在线普查。部分成熟产品的测量范围为0.01Ω至200Ω，防爆等级达到Ex db mb IIC T6 Gb或Ex ia IIB T3 Ga，完全满足1区、2区的本安使用要求。

接地电阻监测,智能防雷监测 接地电阻监测,智能防雷监测 接地电阻监测,智能防雷监测

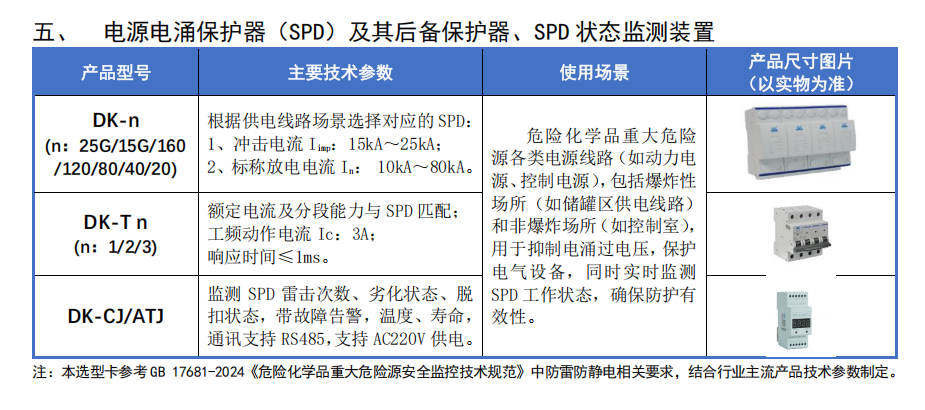

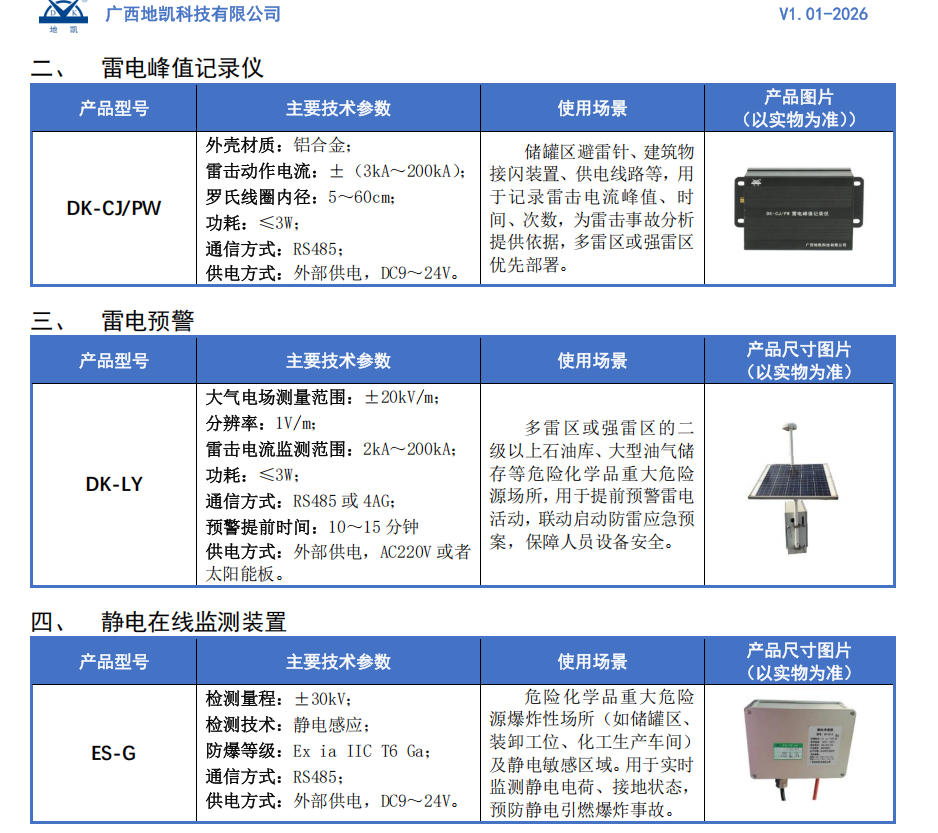

三、地凯科技在线接地电阻监测的行业应用方案

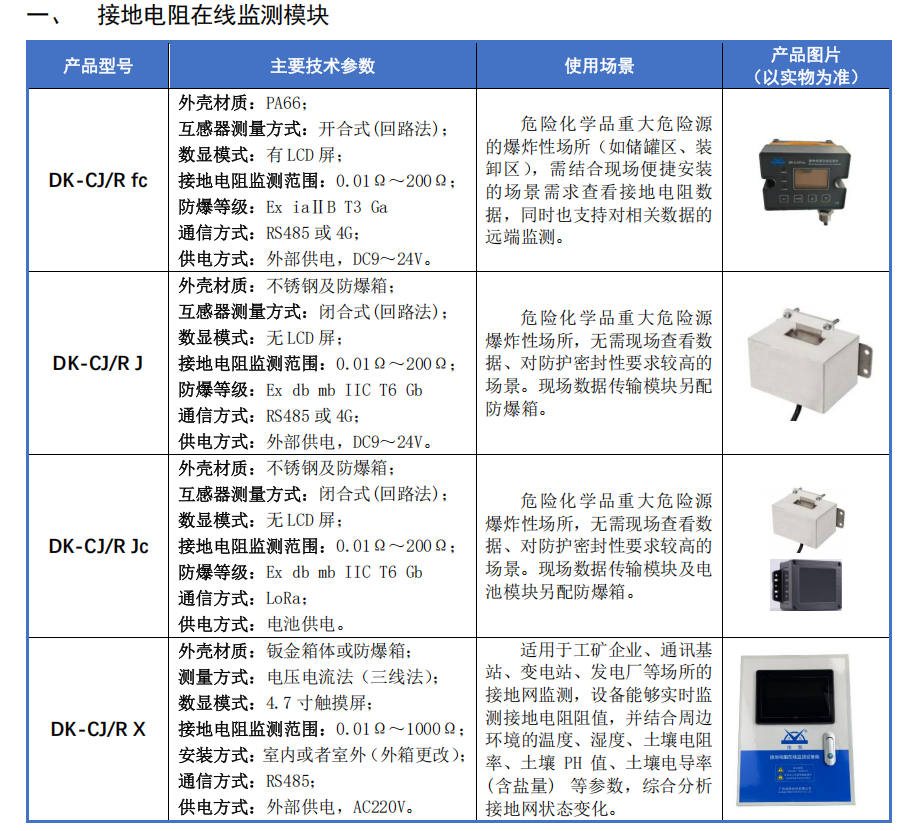

石化行业是防爆在线接地电阻监测需求最为迫切的应用领域。储罐区、装卸区及泵棚多属爆炸性气体环境，接地引下线密集，停电施工条件受限。在这些区域，基于回路法的防爆接地电阻监测装置是首选方案。根据现场具体工况，产品形态也有所分化：配备开合式互感器和LCD屏的型号适用于需要现场读数、兼顾便捷安装的场景；采用不锈钢防爆箱封装、闭合式互感器设计且取消LCD屏的型号则适合对密封性和耐腐蚀性要求更高的沿海储罐或浮盘密封严格的场所。对于缺乏供电条件的偏远罐区，电池供电配合LoRa无线传输的回路法装置省去了供电布线，工程价值尤为突出。

变电站接地网的在线监测则多采用三极法装置。变电站在线监测的重点是接地网整体的对地电阻，需要精确的定量数据来评估接地网的腐蚀状态和降阻性能。三极法装置可以接入土壤温度、湿度、pH值及电导率等多维度环境传感器，构建接地网状态的综合分析模型，支持预测性维护。数据通过RS485或4G/NB-IoT通信接口统一上传至调度中心SCADA系统，实现接地网节点的集中监控。

四、地凯科技在线监测的测量步骤与工程实施要点

一套完整的防爆在线接地电阻监测系统的部署，通常遵循以下步骤：

第一步是测点规划与传感器安装。 根据接地网图纸和现场工况确定监测点的数量和位置，重点覆盖储罐接地、装置接地、防雷接地等关键节点。回路法传感器通过互感器直接卡接在接地引下线上，安装前需打磨引下线表面以保证接触良好；三极法则需在距离接地体20米以外位置埋设辅助电极，确保检测精度。在爆炸性环境中，传感器须具备与现场等级匹配的防爆认证，安装过程严格遵守动火和防爆作业规程。

第二步是通信组网与系统联调。 完成监测终端的RS485、4G或LoRa通信组网后，在监控平台逐一注册并校准每台设备的通信地址和量程参数，输入监测点位置、接地类型、基准值等基础信息。随后对每路通道进行手动通信测试，确保数据链路稳定可靠。

第三步是报警阈值设定与试运行。 不同行业和场景的接地电阻限值有所区别：电力系统保护接地通常要求不高于4Ω，化工防雷接地不高于10Ω，通信基站接地不高于5Ω，核心数据机房接地不高于1Ω。根据对应的规范和设计要求，在系统中为每个监测点设定报警阈值。试运行阶段同步进行人工比对检测，确保在线监测结果与传统方法之间的误差控制在可接受范围（一般要求±5%以内），验证数据一致性后系统即可投入正式运行。

第四步是持续监测与数据分析。 系统投入运行后，监测终端按设定的周期（通常为每分钟一次至每24小时一次可调）自动采集接地电阻值。后台软件对长期积累的电阻数据曲线进行分析，结合环境温度、湿度等信息，揭示土壤电阻率变化、接地网腐蚀趋势等隐性隐患，支持运维人员提前规划检修和改造。
