合科泰MOS管HKTQ40N40的核心特性和适用场景

开篇

今天推荐一款合科泰的MOS管HKTQ40N40。这颗产品是一颗40V N沟道MOSFET，采用PDFN3333封装，核心卖点在于超低导通电阻和逻辑电平驱动能力。其典型内阻为7.5mΩ，封装面积仅为3.3×3.3mm，却能在小体积内实现40A的持续电流能力。它可以应用于多种场景，下面逐一展开说明。

选择这款MOS的理由是什么?

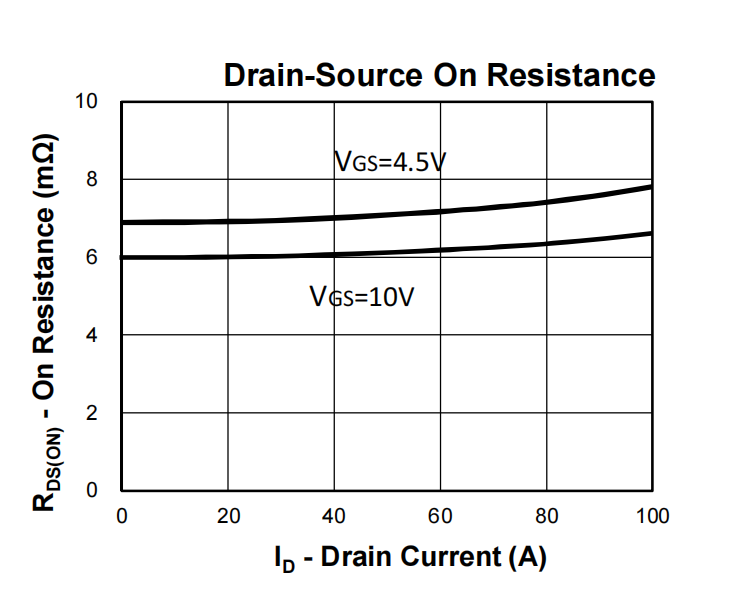

首先看导通电阻。在中低压DC-DC应用中，导通损耗占据主要部分。当导通电阻从15mΩ降至7.5mΩ时，导通损耗直接减半。多相Buck电路的每一相都能从中受益，尤其是在大电流输出场景下，效率的提升相当明显。

其次，栅极驱动方面也很友好。即使在栅极电压VGS=4.5V时，其导通电阻也仅为10mΩ。这意味着3.3V或5V的MCU GPIO口就能直接驱动，无需额外增加驱动电路。对于便携设备和空间紧凑的设计来说，省去一颗驱动IC就意味着节省BOM成本和PCB面积。

再看开关特性。栅极电荷仅为18nC，属于较低的水平，因此开关损耗较低，适合较高频率的DC-DC应用。开关速度的实测数据为：开通延迟时间td(on)=6ns，上升时间tr=10ns，关断延迟时间td(off)=24ns，下降时间tf=5ns。能够支持较高的开关频率，从而允许选用更小规格的电感和输出电容，进一步降低系统成本。

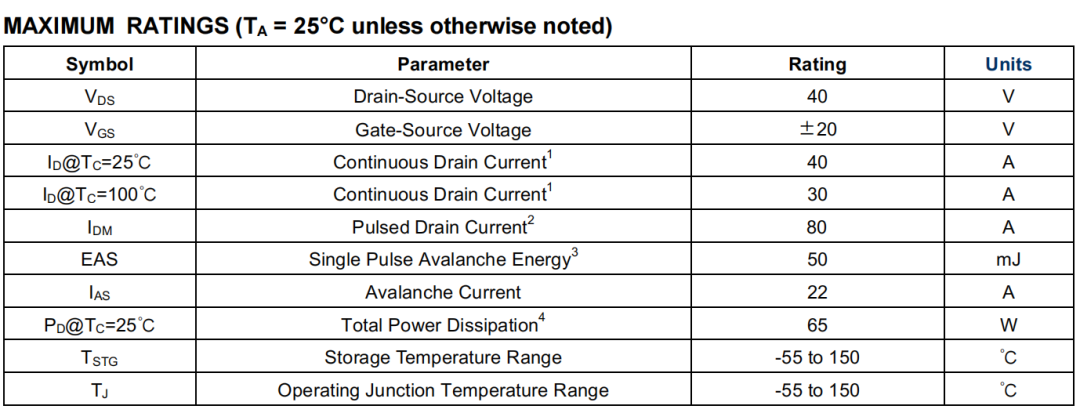

雪崩耐量方面，该器件达到了50mJ。在电机、继电器、电磁阀等感性负载应用中，开关瞬间会产生尖峰电压。雪崩耐量不足的管子容易被击穿，而50mJ的EAS在这个规格段算是比较充裕的，相当于多了一层保护。

封装方面，HKTQ40N40采用PDFN3333封装，尺寸为3.3×3.3mm，比SOP-8还要小巧。其底部设计有散热焊盘，PCB铜皮即可充当散热器。0.012g的重量对于便携设备而言几乎可以忽略不计。在空间受限的项目中，这颗管子能够轻松塞入。

适用场景

在笔记本、平板等设备的多相Buck供电电路中，HKTQ40N40可作为低压侧开关管使用。这类应用对内阻非常敏感，7.5mΩ的低内阻能够将导通损耗压得很低，同时18nC的栅极电荷也足以应对较高频率的开关需求，从而在提升效率的同时降低温升。

锂电池保护板同样是它的主场。40A的持续电流能力可以覆盖大多数便携设备的充放电需求，而50mJ的雪崩耐量在感性负载关断时提供了额外保护。

对于无人机电调应用，40V耐压正好覆盖3到6S锂电池的满电电压。3.3×3.3mm的小封装帮助设计师在紧凑的PCB上节省空间，0.012g的重量对飞行器来说几乎可以忽略不计。

电动工具中的电机驱动也是一个典型的应用场景。启动瞬间电流尖峰较大，关断时感性负载会产生高压尖峰。这颗管子的大电流能力和雪崩耐量正好派上用场。

此外，还有一类容易被忽视的场景负载开关。许多设计使用MCU的3.3V或5V GPIO直接控制电源通断。HKTQ40N40在VGS=4.5V时导通电阻仅为10mΩ，无需额外加驱动IC，BOM成本又可以节省一笔。

选型建议

如果您的项目符合以下几个条件，HKTQ40N40值得优先考虑。工作电压在12V到30V之间，40V耐压留出了充足余量;持续电流在10A到30A范围内，40A的标称值下具有充裕的降额空间;对效率和散热有要求，不希望使用内阻较高的管子;PCB空间有限，需要小封装器件;驱动电压只有3.3V或5V，不想额外增加驱动IC。综合来看，这颗器件在多个维度上提供了均衡且优异的性能表现。合科泰具有多种封装的中低压MOSFET产品线，还提供选型支持，若有需要请联系。
