      新品 | 栅极驱动器搭配1200 V碳化硅SiC功率开关的半桥配置评估板

      英飞凌工业半导体 • 2026-05-11 17:41 • 次阅读
      加入交流群
      微信小助手二维码

      扫码添加小助手

      加入工程师交流群

      新品

      栅极驱动器搭配1200 V碳化硅SiC

      功率开关的半桥配置评估板

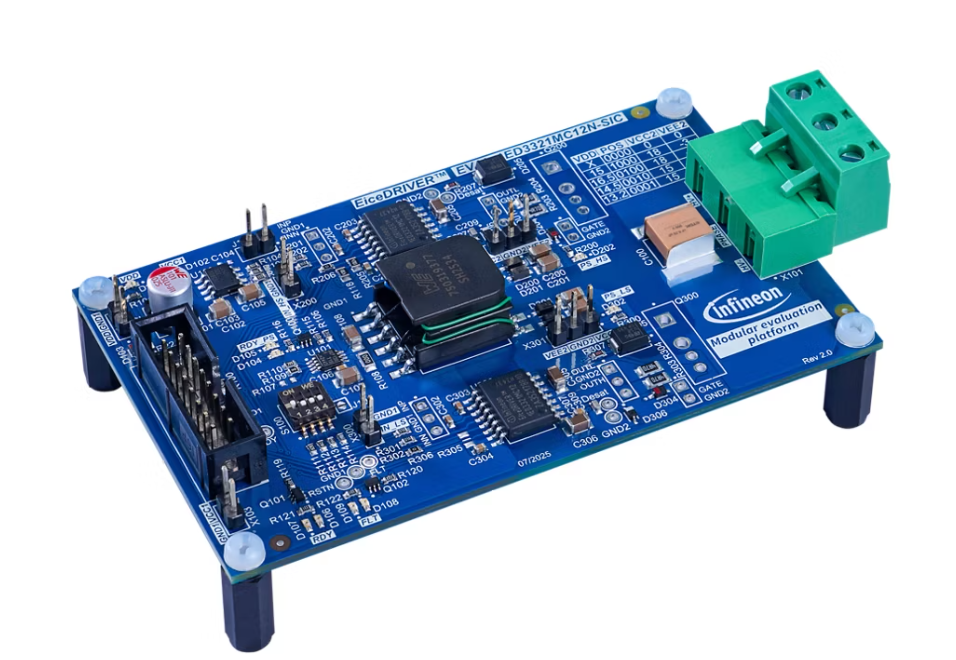

      英飞凌EVAL-1ED3321MC12N-SIC评估板是模块化评估平台的一部分，可简化EiceDRIVER 1ED3321MC12N栅极驱动器与功率开关在半桥配置下的测试验证。该评估板可独立工作，也可插入EVAL-DCLINK-DPT主板，帮助设计工程师测量参数或进行双脉冲测试（DPT），并且兼容EiceDRIVER 1ED332xMC12N全系列IC。


      产品型号：

      ■EVAL-1ED3321MC12N-SIC

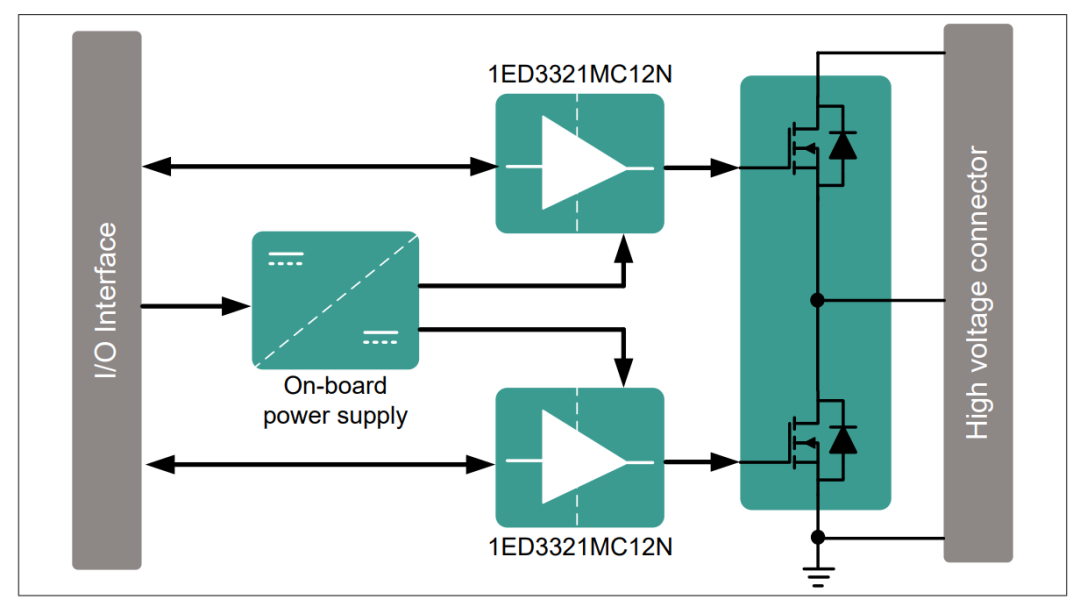

      产品框图




      产品特性


      单通道隔离式栅极驱动器

      最大输出电压40V

      适用于高达2300V的Si和SiC开关器件

      高共模瞬态抗扰度>3kV/μs

      11V/12V欠压锁定保护

      85ns传输延迟（输入35ns）


      应用价值


      评估板搭载一颗CoolSiC G2 1200V SiC MOSFET (IMZC120R017M2H)以及一个采用2EP130R变压器驱动器的隔离电源

      仅需连接至EVAL-DCLINK-DPT主板，即可实现高级测试功能

      便于测量，配置简单直接

      板载包含电源


      竞争优势


      只需连接至EVAL-DCLINK-DPT主板即可开启高级测试体验

      凭借精确的VCEsat(DESAT)检测实现卓越的保护功能

      在严苛环境中拥有超过3 kV/μs的CMTI表现


      应用领域


      工业电机驱动与控制

      光伏

      不间断电源

      电动汽车充电

      伺服电机驱动与控制

      家用空调

      通用电机驱动

      单相组串式逆变器解决方案

      电池储能系统
