90V直流母线低钳位TVS浪涌保护方案

90V直流母线低钳位TVS浪涌保护方案｜120V耐压DC-DC芯片窗口保护

NR5.0SMDJ90CA是一款针对 90V 母线系统开发的“低钳位”浪涌/瞬态保护器件，其设计目标不是单纯追求更高的峰值功率，而是在关键浪涌电流条件下，把母线钳位电压压进 120V 耐压 DC-DC 电源芯片的安全窗口附近，从而显著降低芯片击穿、栅氧应力、雪崩退化和隐性失效风险。

第一部分：行业痛点（电源芯片工艺与母线瞬态冲击）

1.1 母线瞬态与浪涌冲击的频发趋势

在实际系统运行过程中，电机回馈、接触器及继电器切换、线束寄生电感以及负载突变等工况，会在母线侧持续引入瞬态冲击。这类过程通常伴随着较高的di/dt与dv/dt特性。

需要注意的是，瞬态风险并不完全取决于尖峰幅值本身。相比传统高幅值冲击，当前更具破坏性的往往是上升沿更快、能量更集中的瞬态过程。这类快速尖峰更容易作用于电源芯片内部的局部薄弱区域，从而增加器件受损风险。

1.2 电源芯片耐压窗口有限

在90V DC母线应用中，电源系统通常选用耐压等级为120V的DC-DC芯片，或采用内部集成高压MOSFET及整流结构的方案。该耐压水平在稳态条件下具备一定设计裕量，但在浪涌冲击条件下，其安全窗口相对有限。

当母线电压在瞬态过程中被抬升至接近或超过芯片耐压阈值时，器件将进入雪崩或过压工作区。该过程虽然不一定立即导致功能失效，但会引发持续的热应力累积，并对器件寿命产生长期影响，从而降低系统整体可靠性。

1.3 先进工艺对绝缘边界的影响

随着半导体工艺持续向更小线宽、更薄栅氧层以及更高集成度发展，器件在瞬态冲击条件下的电场分布特性发生了显著变化。局部电场集中效应更加明显，使器件对ESD及浪涌冲击更加敏感。

在这一背景下，失效模式也随之发生变化。越来越多的问题不再表现为瞬时击穿，而是以漏电流上升、效率下降、输出纹波增加以及系统间歇性复位等形式出现。这类隐性失效具有滞后性和隐蔽性，对系统长期稳定运行构成更大的挑战。

1.4 传统 TVS 的系统性局限

在现有设计中，传统TVS器件通常以峰值功率能力和通用性为主要设计目标，因此在钳位电压和动态电阻方面往往难以兼顾精确控制。在相同浪涌电流条件下，这类器件可能无法有效限制母线电压的上升。

结果是，母线电压仍可能被抬升至电源芯片的危险工作区间。尽管系统层面已经配置保护器件，但芯片端仍持续承受较高电压应力，实际保护效果与设计预期存在偏差。这种“保护存在但风险未消除”的情况，正是当前系统设计中的关键矛盾。

第二部分：我们的器件解决思路（低动态电阻+目标窗口钳位）

设计思路，是围绕“保护目标”反推器件关键参数：

以 120V 耐压芯片为保护目标，在典型浪涌电流区间内，把钳位电压尽可能压到 120V 附近，而不是仅给出一个“标称反向工作电压”就结束。

降低动态电阻（Rdyn）与回扫抬升：

在浪涌电流上升阶段，钳位电压由 V≈VBR+I·Rdyn 主导，Rdyn 越小，电流越大时仍能维持较低钳位。

面向母线实际波形：

更关注 8/20μs(电流)与 1.2/50μs(电压)组合浪涌下的钳位与失效边界,强调“系统端实际看到的电压”。

兼顾漏电与一致性：

在高压母线场景，低漏电和批次一致性直接决定长期稳定性与客户体验。

依据测试报告抓取数据，在 1.4–1.6kV 等级的 1.2/50μs & 8/20μs 浪涌冲击条件下，器件的 Vc@Ippmax。

典型落在 114–118V 区间（不同样品、不同冲击点略有差异），对应 Ippmax 约 580–680A；这一“钳位区间”正是针对 120V 耐压芯片的工程窗口设计。

第三部分：应用场景与优势

典型应用场景

该低钳位TVS器件适用于以90V DC母线为供电基础的多类系统，尤其适合对电源可靠性要求较高的应用场景。

在工业控制、伺服驱动及机器人系统中，常用于板级DC-DC电源前端保护，以降低母线瞬态对电源模块的冲击风险。在储能及电池管理系统中，可应用于90V档位母线下的DC-DC转换、电压采样及控制板供电保护环节。在车载及两轮、轻型电动平台中，可用于高压附件电源侧保护，具体应用需结合实际母线电压等级进行评估。

核心性能优势

该方案的核心在于通过低钳位设计，将关键浪涌条件下的母线电压有效控制在120V电源芯片的耐压窗口附近，从而降低器件击穿风险以及由瞬态冲击引发的隐性失效问题。

在高浪涌电流条件下，器件仍能够维持稳定的钳位能力，减少后级电路的能量吸收压力，同时降低系统复位或异常停机的概率。相比传统TVS方案，该器件在动态响应与实际保护效果之间实现了更优平衡。

在工程实现层面，该器件与传统TVS在封装形式及布局方式上保持兼容，可直接导入至DC-DC输入端或母线分支节点，无需对现有系统架构进行大幅调整。

系统设计与应用建议

在实际应用中，器件应优先布置于被保护电源芯片的供电入口位置，以确保保护路径最短、寄生参数最小。PCB设计中应控制走线长度并优化回路面积，同时结合输入电容及布线阻抗管理，以抑制瞬态尖峰dv/dt。

对于存在长线束、接触器切换或电机回馈等典型浪涌源的系统，建议采用分级防护策略。可结合熔丝、PTC、串联阻抗以及共模电感等器件，实现浪涌能量逐级限制，从系统层面提升整体鲁棒性。

在验证方法上，建议采用1.2/50μs电压波形与8/20μs电流波形的组合浪涌测试，同时结合负载突变及热循环测试进行综合评估，以确保保护方案在实际工作条件下具备长期稳定性。

第四部分：常规电性测试

样品1		样品2		样品3
VBR1	VBR2	VBR1	VBR2	VBR1	VBR2
103V	103V	101V	101V	104V	104V
IR1	IR2	IR1	IR2	IR1	IR2
0.073uA	0.04uA	0.000uA	0.009uA	0.000uA	0.009uA

VC1	VC2	VC1	VC2	VC1	VC2	VC1	VC2

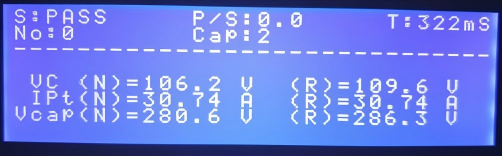

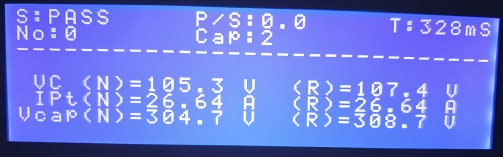

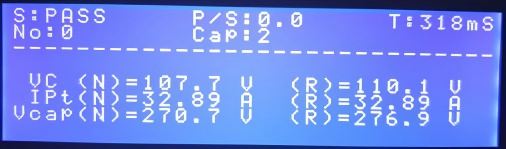

105.3V	109.6V	106.5V	108.5V	106.2V	109.6V	107.7V	110.1V
IPP1	IPP2	IPP1	IPP2	IPP1	IPP2	IPP1	IPP2
26.64A	26.64A	28.79A	28.79A	30.74A	30.74A	32.89A	32.89A
VC1	VC2	VC1	VC2	VC1	VC2	VC1	VC2
107.4V	111.1V	108.1V	112.4V	108.6V	113.3V	109.7V	113.5V
IPP1	IPP2	IPP1	IPP2	IPP1	IPP2	IPP1	IPP2
34.84A	34.84A	36.98A	36.90A	38.91A	38.93A	41.53A	41.28A
VC1	VC2	VC1	VC2	VC1	VC2	VC1	VC2
110.5V	114.7V	111.5V	115.3V	111.8	116.2V	112.6V	116.7V
IPP1	IPP2	IPP1	IPP2	IPP1	IPP2	IPP1	IPP2
43.58A	43.36A	45.67A	45.26A	47.69A	47.63A	49.35A	49.75A
VC1	VC2	VC1	VC2
112.5V	116.6V	113.3V	117.6V
IPP1	IPP2	IPP1	IPP2
51.74A	51.71A	53.73A	53.95A

第五部分：总结

针对90V母线或者电源可能会达到对应电压值，及120V耐压电源芯片的“窗口保护”需求而设计，通过更低的浪涌钳位电压与面向实际浪涌波形的验证方法，帮助客户在不大改系统架构的前提下，显著降低 DC-DC 芯片过压应力与长期可靠性风险。对于追求“更低钳位、更高系统稳定性”的母线保护场景，NR5.0SMDJ90CA可作为传统同档位TVS的升级选择。
