君耀TVS管LCE系列为高速信号链路量身定制的低电容浪涌保护方案

LCE系列是君耀TVS产品线中专为“高频数据线路”开发的一款低电容、高功率瞬态电压抑制二极管（TVS）。它在保持1.5kW（10/1000μs）高浪涌吸收能力的同时，将典型电容压缩到≈100pF，兼顾了“防雷”与“信号完整性”两大需求。君耀代理商南山电子认为，君耀TVS管LCE系列是为高速信号链路量身定制的低电容浪涌保护方案。

工作原理

正常状态下TVS呈高阻，线路电容≈100pF，对信号衰减和眼图影响极小；当瞬态过压达到击穿电压VBR时，器件雪崩导通，瞬间把浪涌电流泄放到地，并把电压钳位在Vc（典型<1.3×VRWM），从而保护后级IC。脉冲结束后TVS自动恢复高阻，可重复使用。

核心特性

1.低电容：≈100pF，适用于USB2.0、RS-485、CAN-FD、车载以太网等中高码率总线。

2.高浪涌：峰值脉冲功率1.5kW（10/1000μs），满足IEC61000-4-5二级浪涌测试。

3.响应快：雪崩击穿机制，钳位动作时间<1ns，可有效抑制ESD/EFT瞬变。

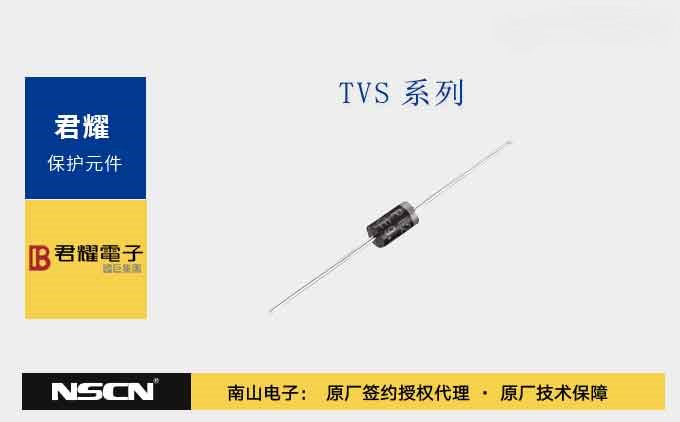

4.封装灵活：提供DO-15、DO-201轴向引线及SMB-J等贴片封装，兼顾手工焊接与SMT批量生产。

5.电压谱广：工作电压VRWM覆盖5V–170V主流档位，可按客户需求延伸。

6.绿色合规：通过UL497B、IEC61643-321、ISO7637、RoHS/REACH等认证。

典型应用

•智能电表/水表/热表RS-485、M-Bus接口

•车载娱乐与ADAS的CAN、LIN、FlexRay总线

•工业相机、PLC、伺服驱动的通信链路

•安防摄像头、PoE供电端口

•仪器仪表模拟输入、USB2.0OTG端口

君耀TVS型号推荐

LCE12A	LCE26A	LCE10A	LCE11A	LCE13A
LCE14A	LCE15A	LCE16A	LCE17A	LCE18A
LCE20A	LCE22A	LCE24A	LCE28A	LCE6.5A
LCE7.0A	LCE7.5A	LCE8.0A	LCE8.5A	LCE9.0A

使用与布局建议

1.布线：TVS尽可能靠近接口或连接器，缩短引线电感。

2.接地：采用完整接地平面，泄放路径阻抗<0.1Ω。

3.退耦：可与PPTC或ESD阵列组成二级保护，提升系统余量。

4.焊温：回流焊峰值温度≤260℃，10s以内；手工焊350℃，3s以内。

交付与支持

•标准料号常备库存，可接受编带/托盘及最小包装订购。

•支持定制击穿电压、电容值及封装形式。

•提供第三方浪涌测试报告、IBIS模型及FAE现场支持。

凭借“1.5kW高功率+100pF低电容”的独特组合，君耀LCE系列已成为车载、工业与智能仪表工程师在“高速信号防雷”场景下的首选器件。
