压力采集：薄膜压力变电脑读数？这个模块能做到

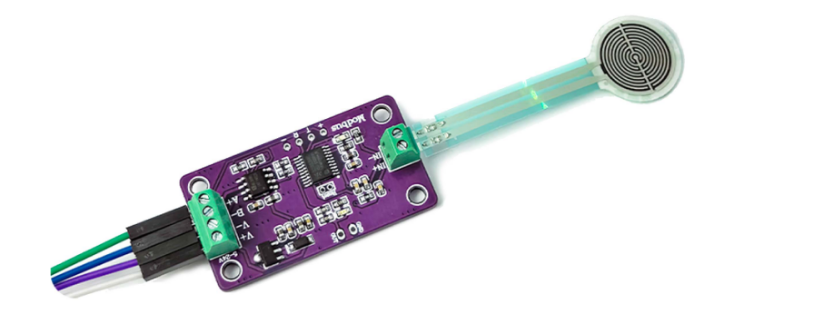

分享一个薄膜压力采集模块（CMCU-05）。先说硬件：板子很小（45.1×24.5mm）。接口方面：传感器是 2.54mm 间距接线端子，薄膜压力探头不分正负，随便插；通信是 RS485（A+/B-），另外留了一组 TTL 调试口和 3mm 定位孔方便固定。下面说具体参数和使用细节——

参数方面：

供电范围比较宽，524V 都能跑，工作温度 -4085℃ MODBUS-RTU 协议，波特率默认 9600，可以改到 115200 分辨率 1/65536，精度够用 RS485 地址范围 1-247，默认地址 1 低功耗，低于 0.1W

实际使用：

上电后指示灯常亮，收发数据时会闪烁，状态一目了然。接上 RS485 总线后，主控发功能码 03/06/16 就能读写压力和配置，挺顺畅的。我试了阈值报警功能——设定一个压力值，达到后 LED2 亮起，OUT 引脚同时输出高电平，可以直接驱动继电器或给主控做中断触发，省了一层判断代码。

几个注意点：

传感器不分正负，随便接，这点对现场布线很友好 阈值报警的触发值可以通过寄存器自己设，到了亮灯+引脚输出高电平 恢复出厂设置：短接 Reset 孔超过 3 秒，看到指示灯快闪两下即可 带屏版（CMCU-05A）是在这个基础上加了 OLED，参数和协议完全一样，需要脱机看数的话可以选那个

整体来说，这个模块适合做嵌入式压力采集、工业现场监测、或者做毕设时的传感器前端。体积小巧、供电宽容、协议标准，塞到设备里不占地。有在用类似模块的朋友欢迎交流。

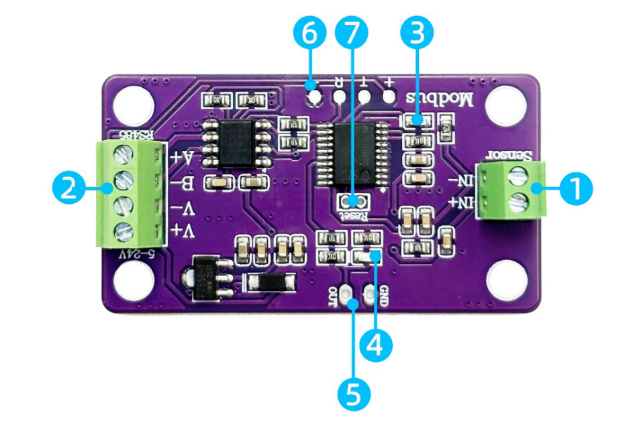

硬件参数

编号	标识	功能	说明
1	IN+ IN-	传感器接口	薄膜压力传感器不分正负引脚，任意方向都可
2	V+ V-	电源	V+ 表示正极，V- 表示负极，供电范围DC 5~24V
A+ B-	RS485串口	A+ 接RS485设备的A， B- 接RS485设备的B
3	LED1	工作状态指示灯	常亮（通电)，闪烁（收发数据）
4	LED2	阈值信号灯	压力值达到所设定的阈值，信号灯亮起
5	OUT GND	阈值报警信号	压力值达到所设定的阈值，输出高电平信号
6	+ T(TXD) R(RXD)	TTL调试串口	此TTL专用于调试使用，一般不接
7	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置

硬件资源介绍

编号	标识	功能	说明
1	IN+ IN-	传感器接口	薄膜压力传感器不分正负引脚，任意方向都可
2	V+ V-	电源	V+ 表示正极，V- 表示负极，供电范围DC 5~24V
A+ B-	RS485串口	A+ 接RS485设备的A， B- 接RS485设备的B
3	LED1	工作状态指示灯	常亮（通电)，闪烁（收发数据）
4	LED2	阈值信号灯	压力值达到所设定的阈值，信号灯亮起
5	OUT GND	阈值报警信号	压力值达到所设定的阈值，输出高电平信号
6	+ T(TXD) R(RXD)	TTL调试串口	此TTL专用于调试使用，一般不接
7	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置

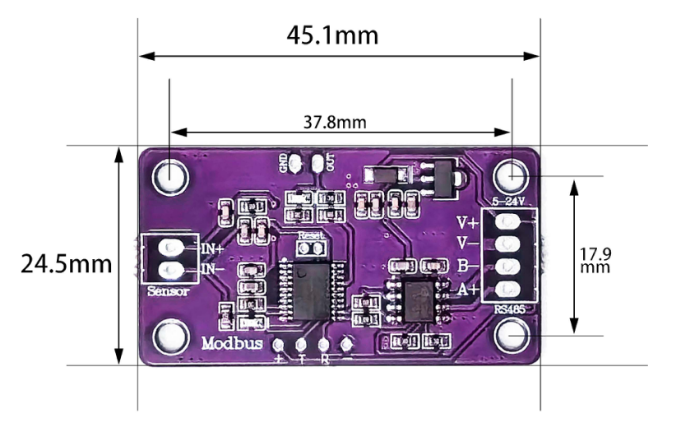

硬件尺寸

测试硬件环境搭建

1. 将薄膜压力传感器 接上CMCU-05变送器。

2. 将CMCU-05变送器器的串口连接到RS485转串口模块上。

CMCU-05变送器	RS485转串口模块	备注
V+	电源正极	可使用DC5-24V电源供电
V-	电源负极
B-	B	串口通信
A+	A	串口通信

3. 将CMCU-05变送器器的串口连接到RS485转串口模块上。

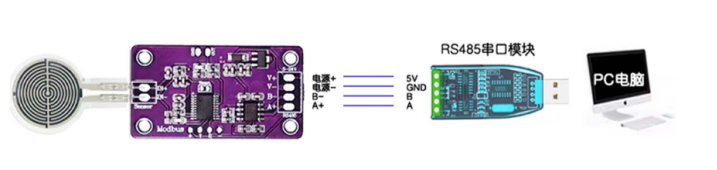

3.1. 有线通信接法 如下图所示：

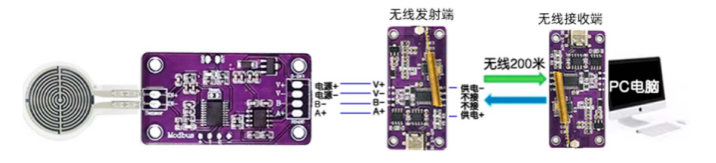

3.2. 无线通信接法 如下图所示：
