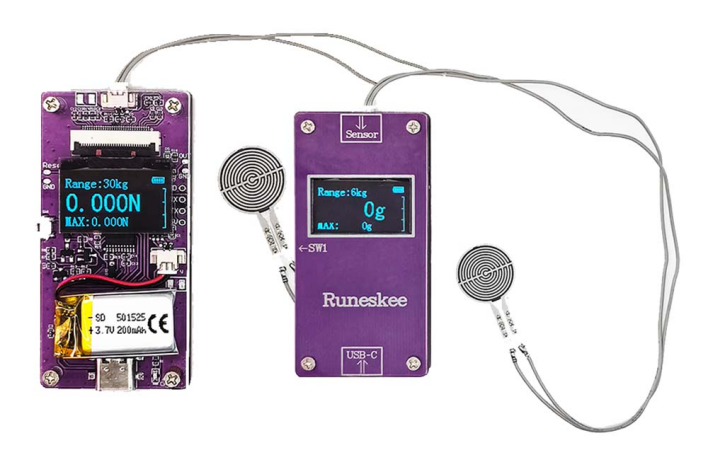

分享一款薄膜压力显示模块

最近在搞一个压力监测的小东西，需要把薄膜压力传感器的数值读出来并显示。使用了一款叫CMCU-05A的模块，分享一下。

先说硬件：

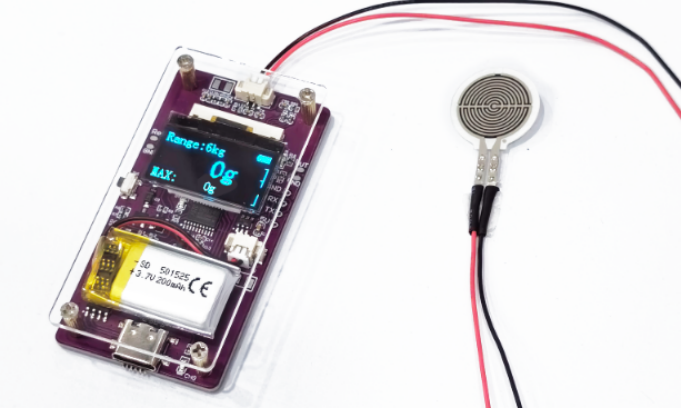

板子很小（66*34mm），带一块0.96寸OLED屏，内置200mAh电池，可以脱机使用。接口方面：传感器是1.25mm间距插座，通信有USB和TTL，还留了一个阈值报警输出引脚。

参数方面：

供电5V，工作温度-40~85℃

支持g/kg/N三种单位，双击按键切换

MODBUS-RTU协议，波特率9600可改

分辨率1/65536，精度够用

实际使用：
开机直接就能看到压力值，不需要电脑。接上USB可以连上位机看曲线。我试了无线透传模式，接上透传板之后，数据可以无线发到电脑端，挺方便的。

几个注意点：

传感器不分正负，随便插

阈值报警可以自己设，到了会亮灯+引脚输出高电平

恢复出厂设置：短接Reset孔3秒

整体来说，这个模块适合做嵌入式压力采集、毕设、或者工业现场监测。有在用类似模块的朋友欢迎交流。

硬件参数

功能事项		详细说明
电源参数		供电/充电范围DC5V
工作环境	工作温度	-40℃ ~+85℃
	工作湿度	5%~95%RH(无凝露)
TTL串口参数	通道数量	1路
	通信协议	MODBUS-RTU协议
	参数	默认波特率9600(可修改/2400~115200)， 8数据位，1停止位，无校验
Reset恢复出厂		短接超过3秒，指示灯快闪2下即恢复出厂设置
尺寸		66.3*33.8mm
安装方式		传感器接入端1.25mm间距接口

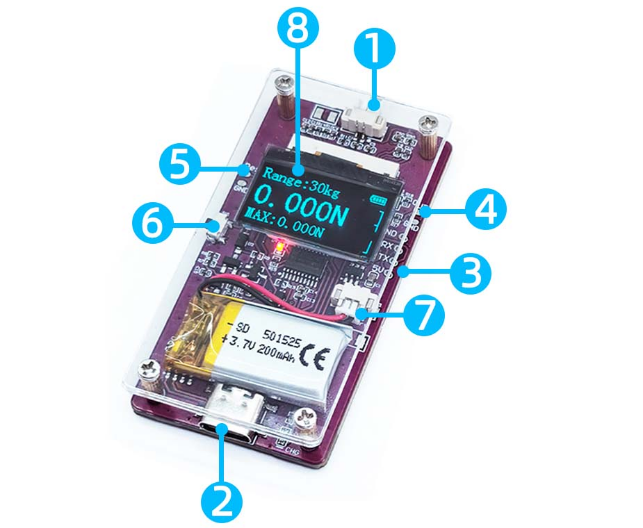

硬件资源介绍

编号	标识	功能	说明
1	IN	1.25mm间距传感器接口	薄膜压力传感器不分正负引脚，任意方向都可
2	USB	通信/供电/充电	USB串口
3	GND 5V T(TXD) R(RXD)	TTL通信接口	与TTL设备通信只需要使用 GND RX TX； 5V不用接
4	LED	阈值信号灯	压力值达到所设定的阈值，信号灯亮起
	OUT GND	阈值报警信号	压力值达到所设定的阈值，输出高电平信号
5	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置

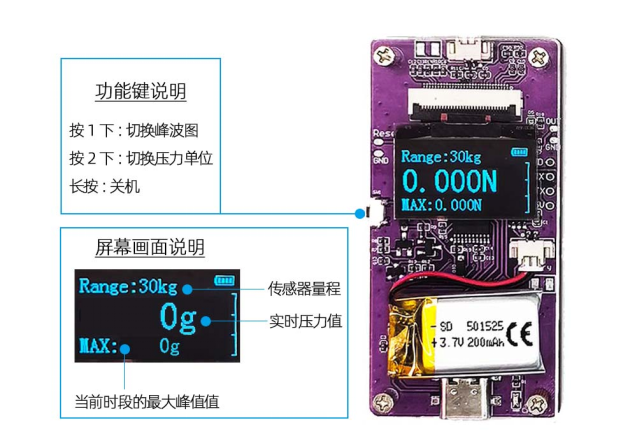

6	SW1	功能按键	单击开机/切换峰波图；双击切换压力单位；长按关机
7	Power	内置电池	3.7V锂电池，容量200mAh
8	Screen	显示屏	0.96寸OLED显示屏

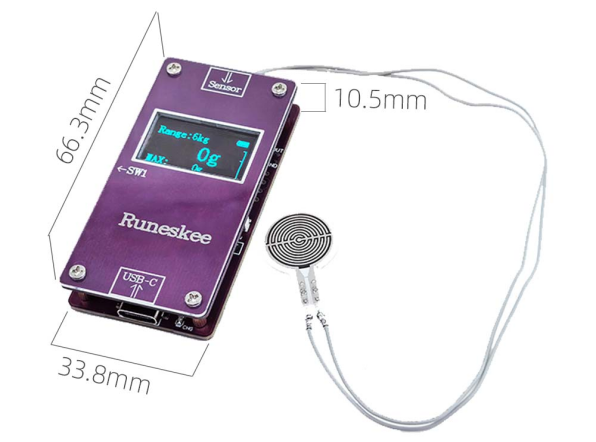

硬件尺寸

使用方式

1.方式一，开机直接用

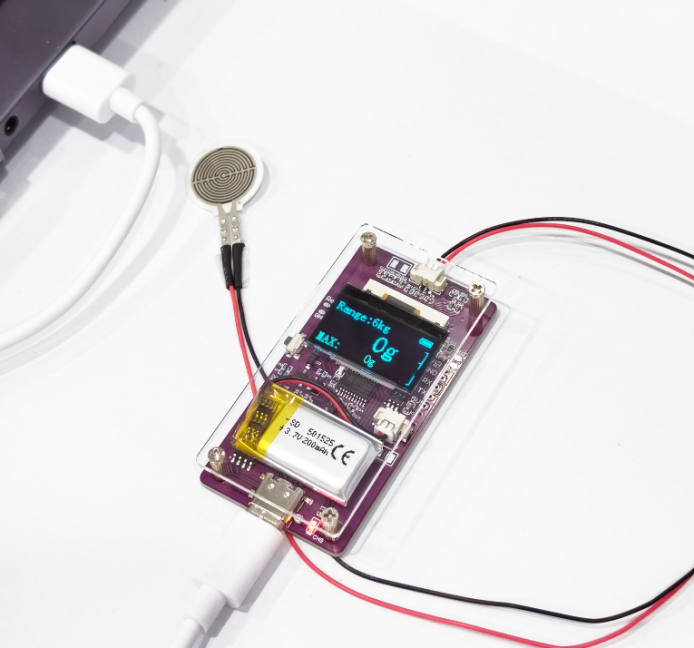

2.方式二，连接电脑使用

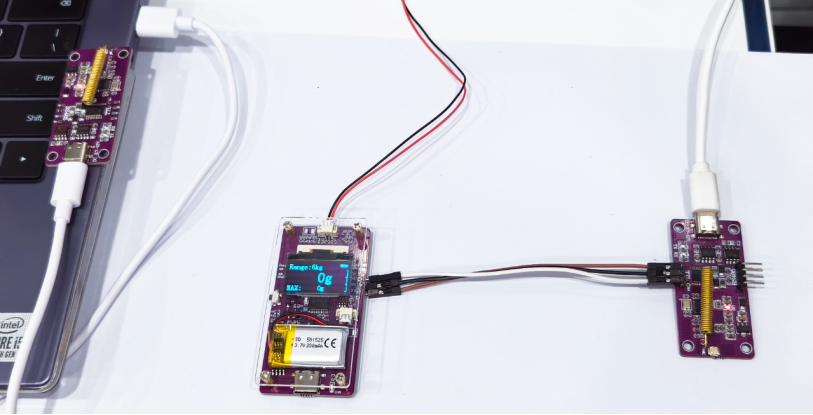

3.方式三，搭配无线透传套件使用，实现无线通信

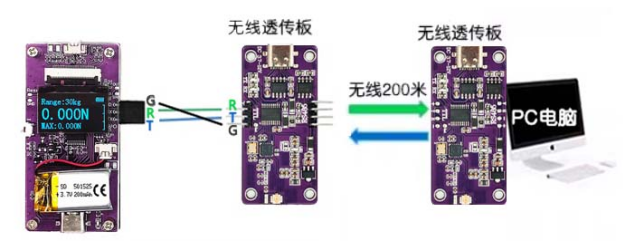

无线通信接法 如下图所示：

CMCU-05A显示器	无线透传板	备注
GND	负极	可使用DC5-24V电源供电
RXD	TXD
TXD	RXD
