精密仪器电磁干扰频发?镀金P型导电泡棉实测屏蔽效能超80dB

杭州海合新材料 2026-04-23 08:30 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

在精密电子设备、医疗仪器和高端通信模块中,电磁干扰(EMI)就像无形的信号“噪音”,常常导致数据误差、信号中断乃至系统失灵。解决这类问题,传统的屏蔽材料往往在长期稳定性、耐环境性能和接触阻抗上表现不足。这时候,一种经过特殊设计的镀金P型导电泡棉,正凭借其可量化的可靠性能,成为工程师应对严苛工况的务实选择。

一、耐受哪些真实环境?先看量化工况参数


讨论材料能否可靠工作,不能只谈理想状态。镀金P型导电泡棉的研发测试,首先就明确了几个核心工况参数。温度方面,它需要能在-40℃到+85℃的范围内保持性能稳定,部分要求更高的场景甚至要耐受125℃的短期高温。在应力条件上,泡棉的压缩率通常设计在25%-35%之间,以确保在机箱螺丝紧固时既能填充公差,又不会因过度压缩导致回弹失效或损伤器件。

再说介质环境,设备内部可能面临微量凝露、灰尘或接触不同金属。镀金层本身具有优异的化学稳定性,能有效防止氧化,避免因表面氧化膜产生接触阻抗的大幅波动。至于交变次数,针对需要频繁开合的面板或插箱,导电泡棉需在模拟插拔数千次后,其屏蔽效能(SE)衰减和压缩永久变形率仍需控制在允许范围内。

二、材料与工艺拆解:为何是“镀金”与“P型”结构?

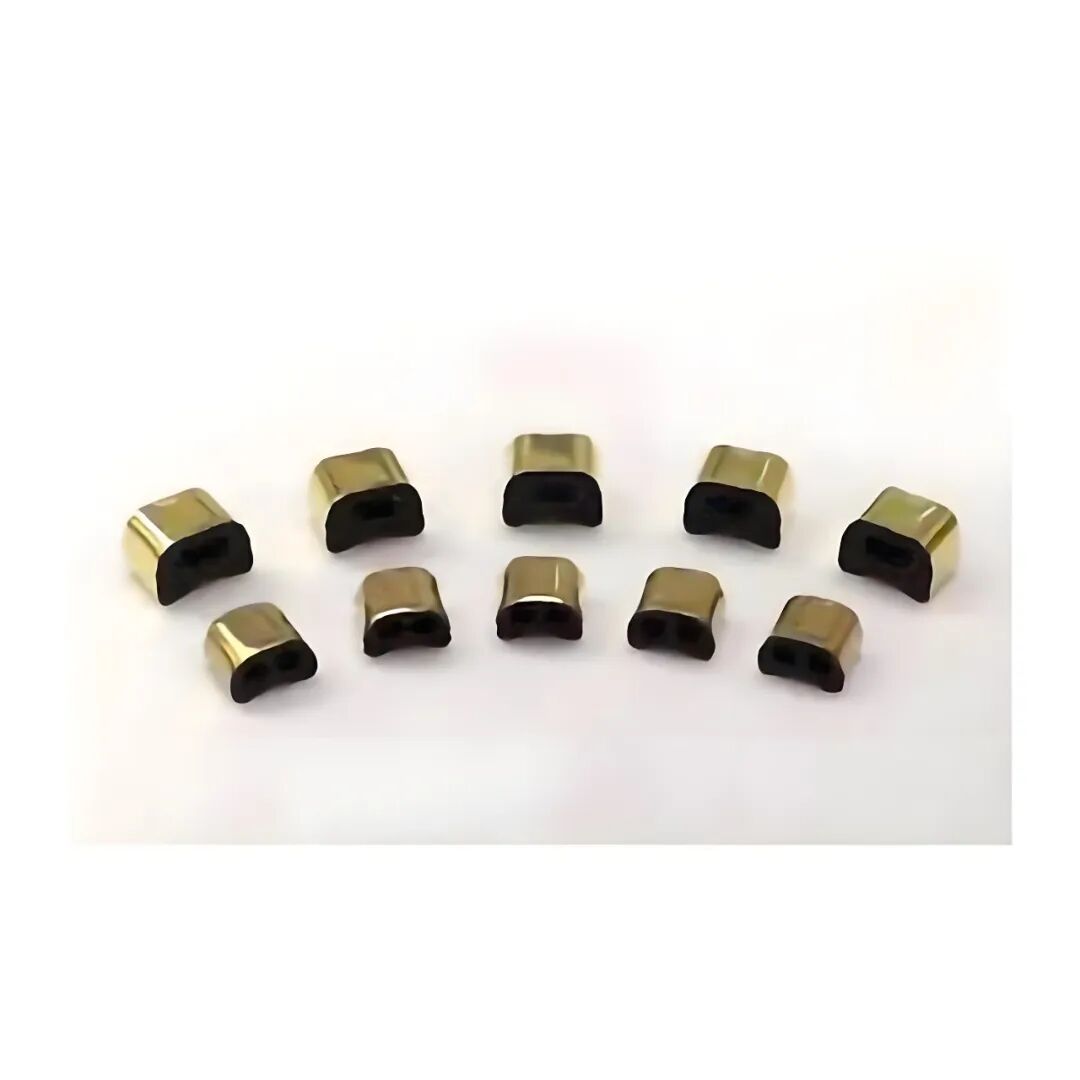

这材料靠谱,根源在于其物理化学性能和制造工艺的协同。导电泡棉的基体通常是硅橡胶或氟硅橡胶发泡而成,本身具有优良的弹性和环境适应性。而“P型”结构指的是在泡棉表面复合了一层导电布,形成类似“三明治”的导电-弹性-导电的层状构造,这种设计让电磁波在进入泡棉体后被多次反射吸收,提升了整体屏蔽效能。

那么,为什么是镀金,而不是更常见的镀镍或镀锡?这里有个关键点:接触阻抗的长期稳定性。金是极耐氧化的金属,即使在较潮湿的环境下,其表面也不会形成高电阻的氧化层。这意味着,使用镀金作为接触层,能保证界面的接触电阻极低且长期变化极小,对于需要微安级电流稳定传输或高频信号完整性的场合尤为重要。不过,纯金层较软,所以工艺上常采用镀金合金或复合镀层,在保证导电性的同时提升耐磨性。

三、实测数据说话:从屏蔽效能到压缩力

我们来看一组来自行业实验室及杭州海合新材料有限公司内部测试的典型数据。在1GHz-10GHz的频段内,厚度2mm的镀金P型导电泡棉,其屏蔽效能普遍能达到80dB以上,意味着能屏蔽掉99.9999%以上的入射电磁能量。这个数据在-40℃低温下衰减通常小于3dB,在85℃高温老化240小时后,衰减也能控制在5dB以内。

机械性能上,以邵氏硬度约30度的产品为例,其25%压缩时的应力值大约在0.3-0.6MPa之间,这个力度既便于安装,也能提供足够的接触压力。经过2000次压缩回弹循环测试后,其压缩永久变形率多数可保持在15%以下,显示了良好的疲劳寿命。

四、趋势与真实价值:不只解决当下,更面向未来


从市场应用看,随着5G通信基站密度增加、物联网设备普及和新能源汽车电子系统日益复杂,对EMI屏蔽材料的轻量化、高可靠性和长寿命要求越来越高。有行业报告指出,高可靠性电磁屏蔽材料的年增长率稳定在8%以上。镀金P型导电泡棉的价值,恰恰在于它通过材料和工艺的精确匹配,将“可靠性”这个定性描述,转化为了温度、应力、循环次数等一系列可量化、可验证的参数。

比如,在一些高端医疗成像设备的内部模块中,就采用了这类材料来隔离数字电路对模拟信号的干扰。在户外通信设备的防水机柜内,它既要保证密封处的电磁密封,又要耐受多年日晒雨淋带来的温湿循环挑战。这些案例都证明,其价值超越了单纯的“屏蔽”,更关乎设备全生命周期的稳定运行。

五、从实验室到货架:交付可靠性与技术支撑

对于B端客户而言,材料的最终价值实现于稳定交付的产品和及时的技术支持。像杭州海合新材料有限公司这类具备研发和生产能力的企业,其价值不仅在于提供符合参数表的标准品,更在于能根据客户具体的机箱结构、安装方式和屏蔽目标,提供材料选型、截面形状设计(如背胶、冲切异形件)甚至联合测试的建议。

在实际交付前,专业的供应商通常会提供材料样品和详细的测试报告,客户可以进行上机验证。生产环节,从发泡、复合导电布到镀金、模切加工,全程的洁净度和工艺控制是保证批次一致性的基础。当出现应用问题时,有经验的工程师团队能快速介入,从结构设计和材料特性两个维度协助排查,这构成了产品之外的另一种重要能力。

总而言之,面对日益精密的电子设备和复杂的电磁环境,选择屏蔽材料已不能停留在“有无”层面。镀金P型导电泡棉代表的是一种基于量化工况、实测数据和完整技术支持的可靠性解决方案。它提醒我们,好的工程材料,是那些在参数表背后,能清晰说清自己“能在何种条件下、工作多久、性能如何变化”的产品,这也是高端制造向高质量发展的一种必然需求。
