面向高端全自主换电人形机器人7x24小时连续运行的功率器件选型策略与核心关节驱动适配手册

随着机器人技术向全天候自主作业演进，高端全自主换电人形机器人已成为智能制造、特种服务等领域的核心装备。其关节伺服驱动、电源管理与热管理系统作为整机“运动神经与能量心脏”，需在严苛工况下实现高动态响应、超高效率与极致可靠。功率MOSFET与IGBT的选型直接决定了关节力矩密度、系统能效比、热管理复杂度及无故障运行时间。本文针对机器人对高功率密度、长续航、高可靠性与静音运行的极限要求，以关节驱动与电源场景化适配为核心，形成一套可落地的功率器件优化选型方案。
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维极限挑战
器件选型需围绕电压应力、动态损耗、热密度、寿命四维进行极限适配，确保与机器人动态工况精准匹配：
1. 电压应力与冗余：针对高压母线（如48V-72V）及再生制动尖峰，额定耐压预留≥80%裕量，确保在电机反电动势与开关浪涌下绝对安全。
2. 动态损耗最小化：优先选择极低Rds(on)（降低导通损耗）、低Qg与Coss（降低高频开关损耗）器件，适配关节伺服高频PWM（>20kHz）控制，提升能效并降低散热压力。
3. 封装与热密度匹配：高功率关节驱动选用热阻极低、电流能力强的TO247/TO220封装；分布式低压负载选用紧凑型SOP8/SOT223封装，以实现高功率密度布局。

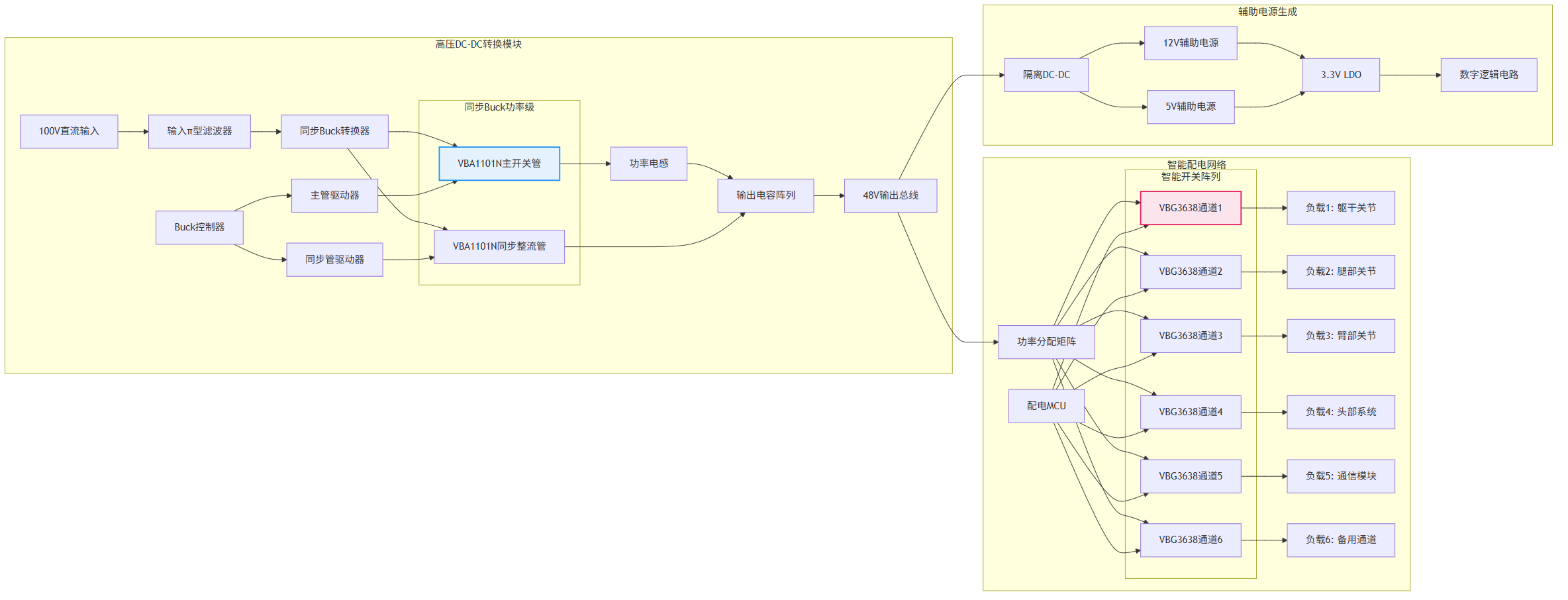

图1: 高端全自主换电人形机器人 7 24 小时 方案与适用功率器件型号分析推荐VBM1806与VBA1101N与VBP16I30与VBQG4338与产品应用拓扑图_01_total

4. 寿命与可靠性冗余：满足7x24小时连续、高冲击负载循环，关注抗雪崩能力、高结温范围（如-55℃~175℃）及强抗振性，适配机器人动态运动中的机械与电气应力。
（二）场景适配逻辑：按动力链关键节点分类
按机器人动力链分为三大核心场景：一是关节伺服驱动（动力核心），需超高电流、高耐压及优异开关特性；二是中央电源管理与分配（能量枢纽），需高效率同步整流与智能通断；三是辅助系统与安全隔离（功能保障），需高集成度与快速保护功能，实现器件与极限需求精准匹配。
二、分场景功率器件选型方案详解
（一）场景1：关节伺服驱动（48V/72V总线，峰值功率1-3kW）——动力核心器件
关节伺服电机需承受高频PWM下的连续大电流与3-5倍峰值过载电流，要求极低的导通与开关损耗以实现高动态响应与高力矩密度。
推荐型号：VBM1806（N-MOS，80V，120A，TO220）
- 参数优势：Trench技术实现10V下Rds(on)低至6mΩ，120A连续电流（峰值≥240A）完美适配48V/72V高压总线；TO220封装提供优异的热传导路径，结合低寄生参数，支持50kHz以上高频开关。
- 适配价值：在72V/1.5kW关节驱动中，单管导通损耗显著降低，系统效率可达97%以上；极低的开关损耗支持高带宽电流环控制，提升关节动态响应速度与位置精度，满足高速奔跑、负重作业需求。
- 选型注意：确认关节峰值扭矩对应的相电流峰值，并预留至少50%电流裕量；必须配合大面积散热器与强制风冷，驱动IC需具备>2A拉灌电流能力以快速驱动高Qg。
（二）场景2：中央DC-DC转换与智能配电（输入100V，输出12V/48V）——能量枢纽器件
高效隔离DC-DC或同步整流Buck/Boost转换器是续航关键，要求高耐压、适中电流与低反向恢复损耗。
推荐型号：VBA1101N（N-MOS，100V，16A，SOP8）
- 参数优势：100V耐压为100V高压总线提供安全裕量，10V下Rds(on)低至9mΩ；SOP8紧凑封装在有限空间内实现优异散热（RthJA约50℃/W），适合多相并联。
- 适配价值：用于同步整流或主开关管，可将非隔离DC-DC转换效率提升至95%以上，显著减少能源分配环节损耗，直接延长机器人单次换电作业时间。
- 选型注意：用于同步整流时需关注体二极管反向恢复特性，建议并联肖特基二极管；多相并联时需注意均流与布局对称性。
（三）场景3：安全隔离与辅助系统开关（24V/48V辅助总线）——功能保障器件
安全隔离继电器替代、紧急制动电路、关键传感器供电通断等，要求高可靠性、快速响应及故障隔离能力。

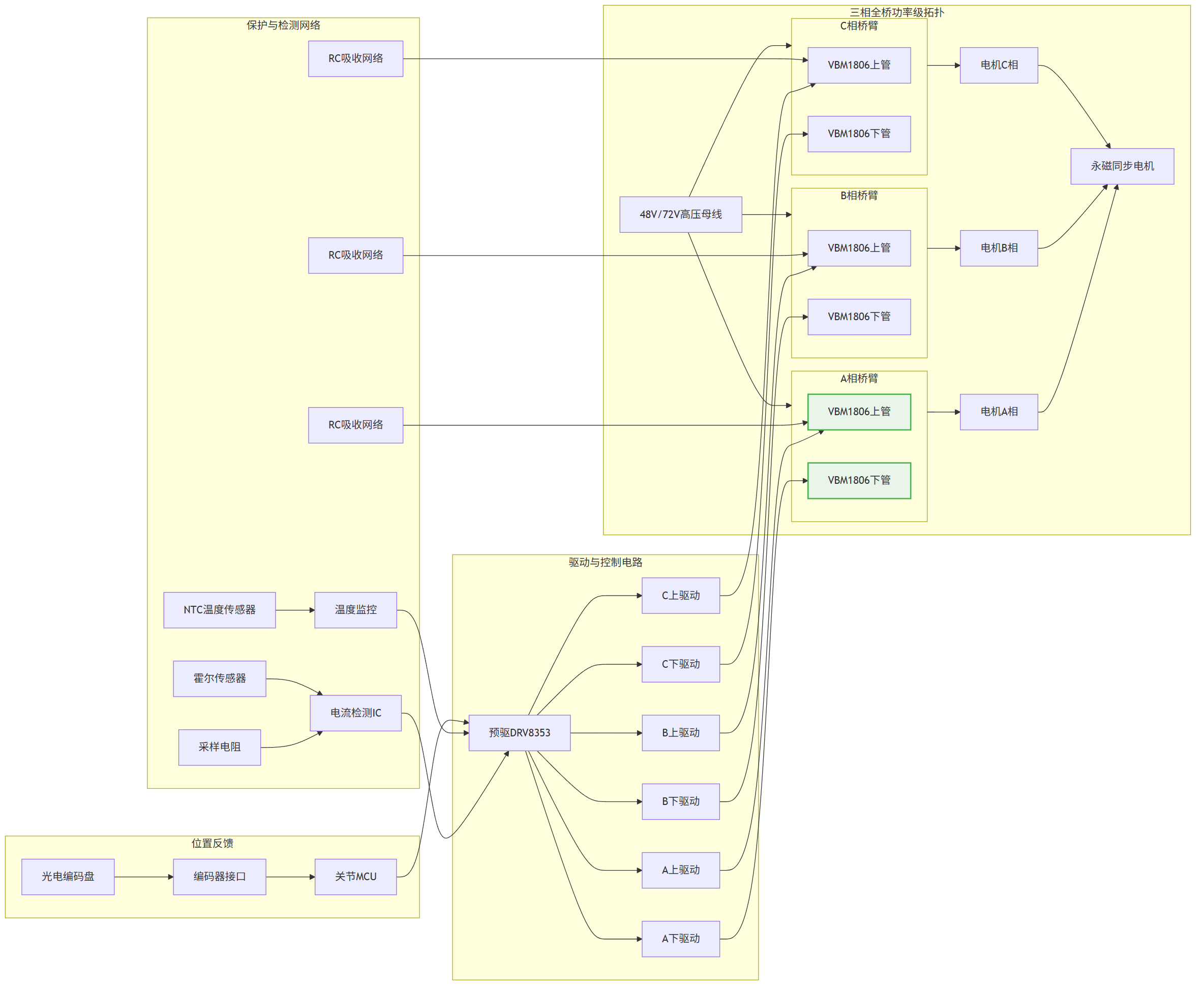

图2: 高端全自主换电人形机器人 7 24 小时 方案与适用功率器件型号分析推荐VBM1806与VBA1101N与VBP16I30与VBQG4338与产品应用拓扑图_02_joint

推荐型号：VBQG4338（Dual P+P MOS，-30V，-5.4A/Ch，DFN6(2x2)-B）
- 参数优势：DFN6超小封装集成双路P-MOS，节省超过70%PCB空间；10V下Rds(on)低至38mΩ，Vth低至-1.7V，可由3.3V逻辑直接驱动，实现纳秒级关断。
- 适配价值：实现双路关键负载（如关节刹车、视觉系统电源）的独立智能控制与硬线隔离，故障时可在微秒级内切断，保障本体安全；高集成度为核心板预留更多IoT与AI算力单元空间。
- 选型注意：确认辅助总线电压，确保VDS裕量；双路独立控制需防止共通，逻辑电平转换电路需稳定可靠。
三、系统级设计实施要点
（一）驱动电路设计：匹配动态特性
1. VBM1806：配套专用电机驱动预驱（如DRV8353），栅极驱动回路需尽可能短，采用开尔文连接以减少寄生电感影响，并配置有源米勒钳位。
2. VBA1101N：在同步整流应用中，驱动时序必须严格防止共通，建议采用具有自适应死区控制的控制器。
3. VBQG4338：可直接由MCU GPIO驱动，但每条栅极路径建议串联小电阻并增加局部去耦，以抑制振铃和防止过冲。
（二）热管理设计：主动强化散热
1. VBM1806（关节驱动）：必须安装于定制散热模组上，采用导热硅脂结合压紧机构，确保接触热阻最小。散热器需根据最恶劣工况（如持续爬坡）进行仿真设计，并纳入机器人整体风道。
2. VBA1101N（电源转换）：在PCB背面预留大面积露铜并打散热过孔，利用主板金属框架或少量导热材料辅助散热。
3. VBQG4338（辅助开关）：依靠PCB敷铜散热即可满足要求，但需确保其在高温环境下的电流降额使用。
（三）EMC与可靠性保障
1. EMC抑制
- VBM1806所在电机驱动桥臂，每个开关管漏-源极并联RC吸收网络（如1nF+2Ω），电机线缆套用磁环。
- 电源转换器（VBA1101N）输入输出端需布置π型滤波器，并使用低ESL电容。

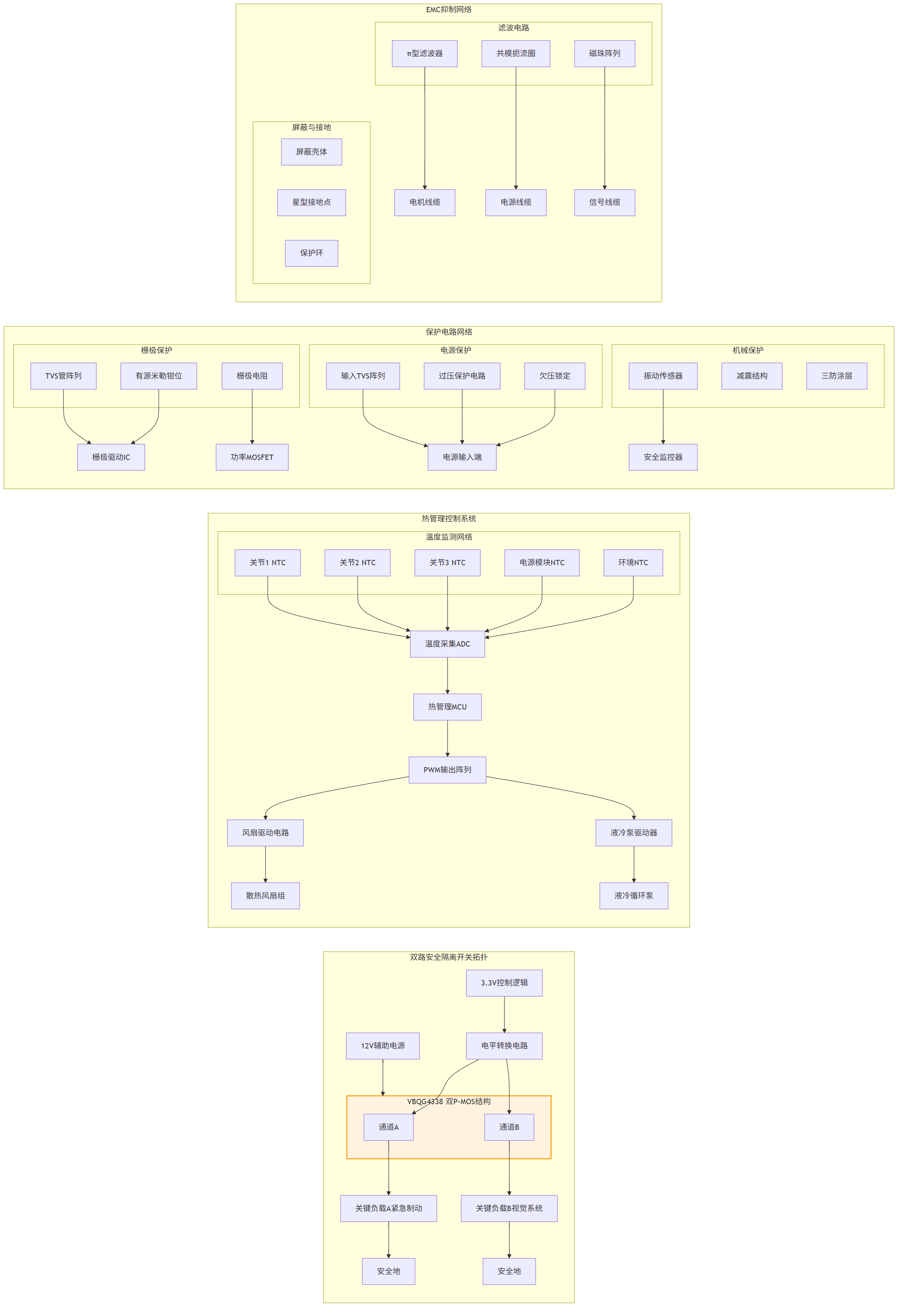

图3: 高端全自主换电人形机器人 7 24 小时 方案与适用功率器件型号分析推荐VBM1806与VBA1101N与VBP16I30与VBQG4338与产品应用拓扑图_03_power

- 整机严格分区布局，数字地、模拟地、功率地单点连接，关键信号线采用屏蔽或差分走线。
2. 可靠性防护
- 降额设计：关节驱动MOSFET在最高环境温度下，连续工作电流降额至标称值的60%。
- 多重保护：关节驱动回路必须集成高速过流保护（基于采样电阻或霍尔）、过温保护（NTC测温）及欠压锁定。
- 浪涌与静电防护：所有外部接口及电源输入端部署相应等级的TVS管和压敏电阻，栅极驱动路径串联电阻并可选配小容量TVS。
四、方案核心价值与优化建议
（一）核心价值
1. 极致能效与续航：关节驱动与电源转换效率双优化，系统整体能耗降低15%-20%，显著延长单次作业时长或减少电池容量需求。
2. 高动态与高可靠：所选器件支持超高开关频率与低损耗，保障了关节伺服带宽，同时满足7x24小时连续冲击性负载的寿命要求。
3. 高集成与轻量化：采用从TO247到DFN的封装组合，在追求功率密度极限的同时，为机器人轻量化设计与功能扩展奠定基础。
（二）优化建议
1. 功率升级：对于更大功率的躯干主关节（>5kW），可选用多颗VBM1806并联或升级至VBP16I30（600V IGBT）以应对更高母线电压。
2. 集成化升级：对于空间极端受限的灵巧手关节，可探索将VBA1101N与驱动IC集成在同一模块内。

图4: 高端全自主换电人形机器人 7 24 小时 方案与适用功率器件型号分析推荐VBM1806与VBA1101N与VBP16I30与VBQG4338与产品应用拓扑图_04_safety

3. 特殊环境适配：对于户外或高振动环境，所有焊点需采用加固工艺，对VBQG4338等小封装器件实施底部填充。
4. 预测性维护：利用驱动器芯片的电流与温度监测功能，结合VBM1806的结温估算模型，实现功率器件的预测性健康管理。
功率MOSFET与IGBT的精准选型是高端人形机器人实现高动态、长续航、超高可靠性的物理基石。本场景化方案通过匹配动力链的极限需求，结合系统级热、电、EMC设计，为机器人核心电驱研发提供关键技术路径。未来可探索SiC MOSFET在超高压母线（>400V）关节驱动中的应用，以及智能功率模块（IPM）的集成化解决方案，以赋能下一代具备极限运动性能的全自主机器人。
