一、行业背景与核心痛点

当前医药行业推进“智改数转”，智能化生产成为合规升级核心，尤其是中药提取、无菌制剂等工序，对生产过程精准控制、数据可追溯要求极高。西门子S7-200 PLC因稳定性强，广泛应用于医药车间配料、搅拌工序，但该型号仅配备MPI 9针DP口，无以太网接口，采用西门子专有MPI串口协议；S7-1200 PLC标配Profinet以太网接口，采用TCP/IP协议及优化S7协议，支持PUT/GET指令，适配医药车间DCS集散控制系统数据交互需求，两者协议异构无法直接互通，形成数据孤岛。同时，S7-200已连接国产触摸屏实现本地参数监控，改造易中断通讯，影响医药生产线连续运行（医药生产不可随意停产）；整体替换设备成本高，不符合降本增效需求，协议差异成为老旧设备智能化升级的核心阻碍。

二、项目概况

某大型医药企业中药提取车间，1台西门子S7-200 PLC（无网口，仅MPI 9针DP口）负责中药提取工序的温度、压力参数采集及设备启停控制，已通过MPI口连接国产触摸屏实现本地操作监控。为契合医药行业合规要求，搭建全车间集中管控体系，需将S7-200采集的生产数据实时上传至S7-1200 PLC，支撑MES系统数据追溯与分析，要求通讯延迟≤10ms、不影响触摸屏正常使用，且适配车间无菌、强电磁环境。最终选用捷米特ETH-S7200-JM02 Plus桥接型以太网模块，实现双向通讯，是医药行业老旧PLC升级的经典应用。

三、选型与部署方案

3.1选型依据

核心选型标准：支持MPI与以太网双向协议转换，兼容S7-200/1200 PLC，适配国产触摸屏，工业级品质（耐高低温、抗干扰），配置便捷，契合医药生产合规要求。捷米特ETH-S7200-JM02 Plus内置专用MPI协议解析芯片，实现MPI与TCP/IP双向转换，支持S7-1200 PUT/GET指令，替代西门子CP243-1功能，支持触摸屏与PLC并行通讯，投入成本仅为设备整体替换的1/10，无需停产改造，契合医药生产连续性需求。

3.2部署方案

1.硬件连接：模块MPI 9针公口对接S7-200 DP口，X2扩展接口连接国产触摸屏，以太网口通过工业网线连接S7-1200以太网口，闭环通讯互不干扰；

2.位置部署：安装于S7-200旁控制柜，缩短线路减少信号损耗，适配车间无菌、防尘环境；

3.软件调试：通过捷米特NetDevice工具设置IP与S7-1200同网段，配置MPI波特率，1天内完成调试，不中断生产。

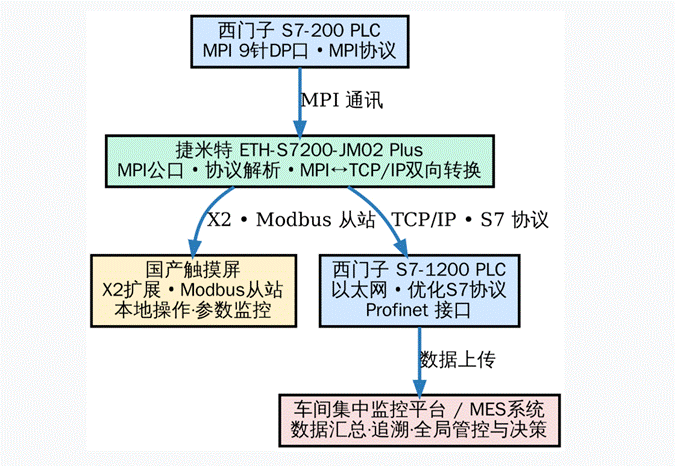

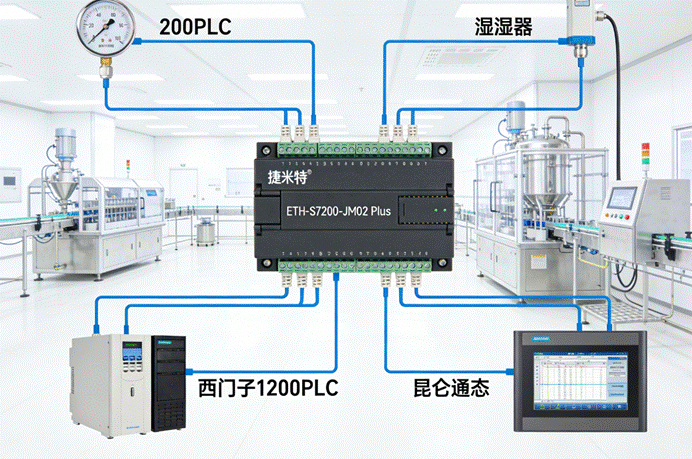

3.3可视化结构拓扑图

四、技术架构与硬件配置

4.1技术架构设计

采用“底层现场设备-中间协议转换-上层集中管控”三层架构，贴合医药行业智能化管控需求：底层为S7-200 PLC与国产触摸屏，负责现场生产控制与本地操作；中间层为捷米特模块，作为核心枢纽，完成MPI与TCP/IP双向透明转换，支持多主站并行通讯，保障数据实时传输；上层为S7-1200 PLC与监控平台，实现全车间生产数据统筹，契合医药行业数据可追溯、合规管控要求。

4.2硬件配置（单条提取产线）

1.西门子S7-200 PLC（带MPI 9针DP口）1台；

2.西门子S7-1200 PLC（CPU 1214C，Profinet接口）1台；

3.捷米特ETH-S7200-JM02 Plus模块1台；

4.国产触摸屏1台；

5.工业网线、MPI通讯线若干；

6.工业控制柜1台（含开关电源、接线端子，适配无菌车间）。

五、网关功能与产品优势

5.1核心功能

内置工业级TCP/IP协议栈，支持MPI与以太网双向转换，实现S7-200与S7-1200数据双向传输，保障医药生产参数精准同步；支持STEP7、WinCC等上位机，最多连接32台，适配车间多设备管控；作为Modbus从站，支持触摸屏访问，无需额外编程；10/100M自适应以太网口，通讯延迟≤10ms，支持远程运维，无需外接电源，安装便捷，契合医药车间无菌环境要求。

5.2产品优势（核心亮点）

1.协议解析强：专用芯片穿透西门子MPI专有协议，兼容S7-1200优化S7协议，破解医药车间新旧设备通讯壁垒；

2.多主站兼容：双通道设计，支持触摸屏与S7-1200并行通讯，零中断改造，保障医药生产连续性；

3.工业级品质：宽温-40℃~85℃，抗电磁干扰，IP30防护，适配医药车间无菌、强干扰环境；

4.便捷高效：可视化配置，无需复杂编程，1天完成调试，不影响生产进度；

5.高性价比：成本仅为设备替换的1/10，低成本实现老旧设备升级，契合医药企业降本增效需求。

六、经典应用案例

某大型医药企业4条中药提取生产线，均配备S7-200 PLC（仅MPI接口）及国产触摸屏，需接入S7-1200搭建集中管控体系，满足医药生产数据追溯合规要求，且不中断生产。采用4套捷米特ETH-S7200-JM02 Plus模块部署，实现双向通讯，运行至今无故障，成功搭建集中管控平台，实现生产参数实时追溯，生产效率提升30%，人工成本降低40%，成为医药行业老旧PLC升级的经典应用。

七、应用效果与方案价值

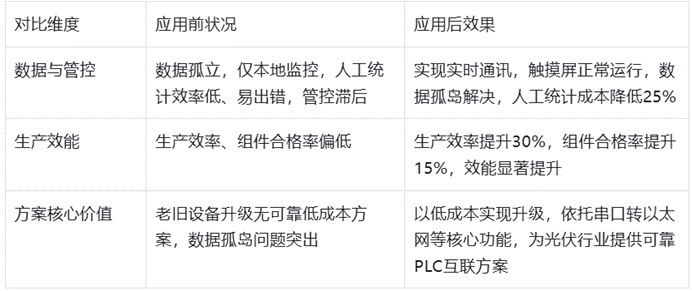

八、网关未来发展趋势

结合医药行业智能化升级趋势，工业以太网网关呈现五大方向：

1. AI集成，结合西门子工业基础模型，实现故障提前预警，保障医药生产稳定；

2.多协议融合，适配医药车间多品牌设备，提升场景适配性；

3. 5G+TSN融合，拓展无线部署，适配无菌车间布线需求；

4.零信任安全，强化数据加密，保障医药生产数据安全合规；

5.绿色节能，适配医药行业低碳生产需求。捷米特将持续迭代产品，贴合医药行业合规管控需求。

九、总结

本方案针对医药行业S7-200与S7-1200 PLC协议不兼容的核心痛点，采用捷米特ETH-S7200-JM02 Plus桥接型模块，通过串口转以太网、以太网转换器、以太网桥接器功能，实现MPI与TCP/IP双向转换，不影响触摸屏通讯，以低成本完成老旧设备升级。方案有效破解数据孤岛，满足医药行业数据追溯合规要求，提升生产效率、降低成本，彰显产品优势与价值，为医药及各类工业场景老旧PLC以太网升级提供可靠、可复制的解决方案，助力行业智能化、合规化发展。
