抢占AI 算力赛道先机，激光焊锡技术如何助力光通讯封装升级

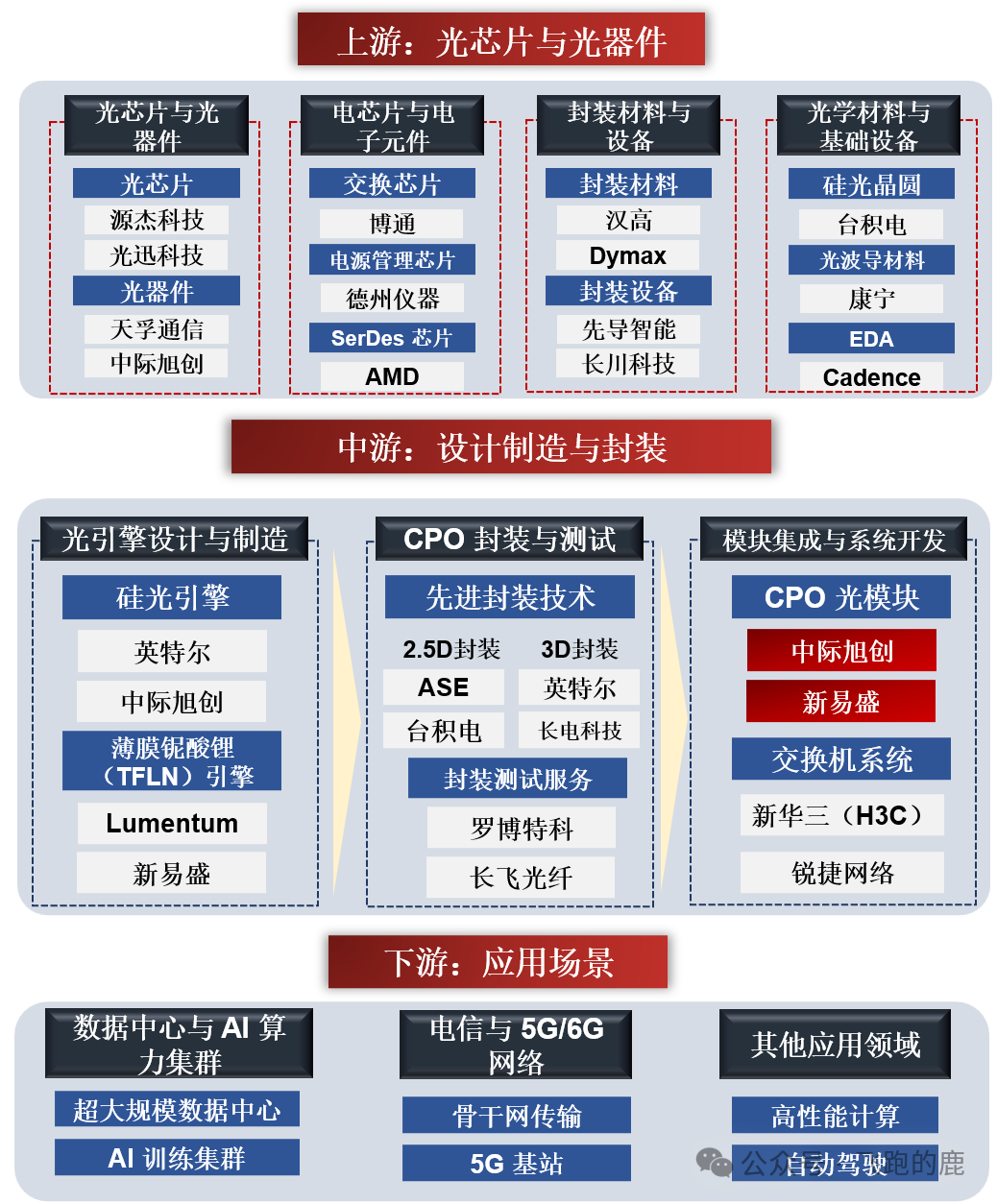

当AI大模型迭代提速、“东数西算”工程持续推进，光通讯行业正迎来新一轮爆发式增长——2026年中国光模块市场规模预计将达564亿元，800G/1.6T高速光模块快速放量，对封装工艺的精度、稳定性和效率提出了前所未有的要求。

在光通讯器件（光模块、光芯片、TOSA/ROSA组件）的封装环节，焊锡工艺作为核心连接工序，直接决定了器件的传输性能和使用寿命。传统焊锡工艺早已难以适配高端光通讯器件的微型化、高密度封装需求，而激光焊锡技术凭借其精准可控、低热损伤的优势，逐渐成为行业升级的“关键抓手”，悄悄改写着光通讯封装的行业格局。

01先搞懂：光通讯封装，为什么对焊锡要求“吹毛求疵”？

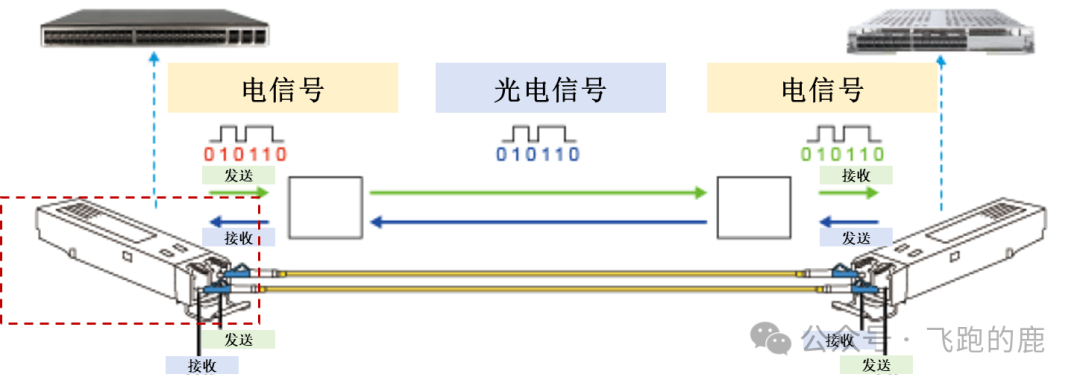

光通讯器件的核心使命是实现光信号与电信号的高效转换，而封装环节的焊锡连接，相当于为这些“信号转换器”搭建“神经枢纽”——无论是光芯片与PCB板的连接，还是TOSA/ROSA组件的组装，亦或是光模块外壳的密封，都离不开焊锡工艺。

但光通讯封装的焊锡，和我们日常见到的普通焊锡完全不同，其核心要求堪称“苛刻”：

•高精度：光芯片、电芯片等核心部件尺寸极小（部分仅几微米），焊锡点位精准到0.1mm以内，一旦偏差就会导致信号传输中断或损耗增加；

•低热损伤：光芯片、光纤等部件对温度极度敏感，过高的焊接温度会导致器件性能衰减，甚至直接损坏；

•高可靠性：光通讯器件多应用于数据中心、电信骨干网等场景，需长期稳定运行，焊锡接头需具备极强的抗振动、抗温变能力，杜绝虚焊、脱焊；

•高效率：随着800G/1.6T光模块量产需求提升，封装环节需实现自动化、规模化生产，焊锡工艺需适配流水线作业，兼顾效率与一致性。

传统的烙铁焊、波峰焊等工艺，要么精度不足、易产生偏差，要么热量扩散范围广、损伤器件，要么无法适配自动化量产，早已难以满足高端光通讯封装的需求。此时，激光焊锡技术的出现，恰好解决了这些“痛点”。

02核心解析：激光焊锡，如何适配光通讯封装的“高标准”？

激光焊锡技术是以激光为热源，将焊锡材料融化后，精准作用于焊接点位，实现部件间的可靠连接。其核心优势的本质，是“精准控温、精准定位”，完美匹配光通讯封装的核心需求，具体可以分为3个关键点：

01


1. 精准聚焦，适配微型化封装

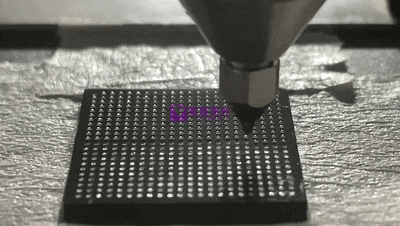

激光焊锡可通过光学系统将激光聚焦成直径仅几十微米的光斑，能够精准作用于光芯片、TOSA组件等微型部件的焊锡点位，哪怕是0.1mm以内的细微接头，也能实现精准焊接，杜绝偏差导致的信号损耗。

相比传统烙铁焊“大范围接触”的方式，激光焊锡的聚焦性更强，不会对周边的敏感部件造成干扰，尤其适合光模块内部高密度、微型化的封装场景——比如光芯片与驱动芯片的连接、光纤接口的固定等。

02


2. 低热损伤，守护器件核心性能

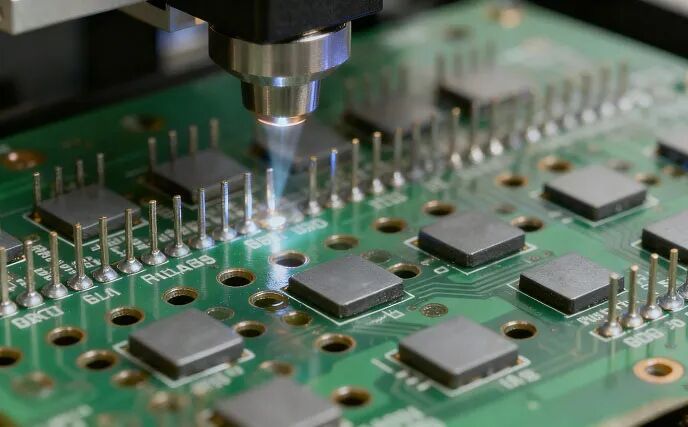

激光焊锡的热量集中性极强，热量仅作用于焊锡点位，扩散范围极小，焊接区域周边的温度几乎不会升高，能够有效避免光芯片、光纤等敏感部件因高温而性能衰减或损坏。

更关键的是，激光焊锡可通过调节激光功率、焊接时间，实现“低温焊接”（焊接温度可控制在200-300℃），完美匹配光通讯器件的耐热需求。例如，在100G EML高端光芯片的封装中，激光焊锡能在不损伤芯片的前提下，实现芯片与PCB板的可靠连接，助力高端光芯片的国产突破。

03


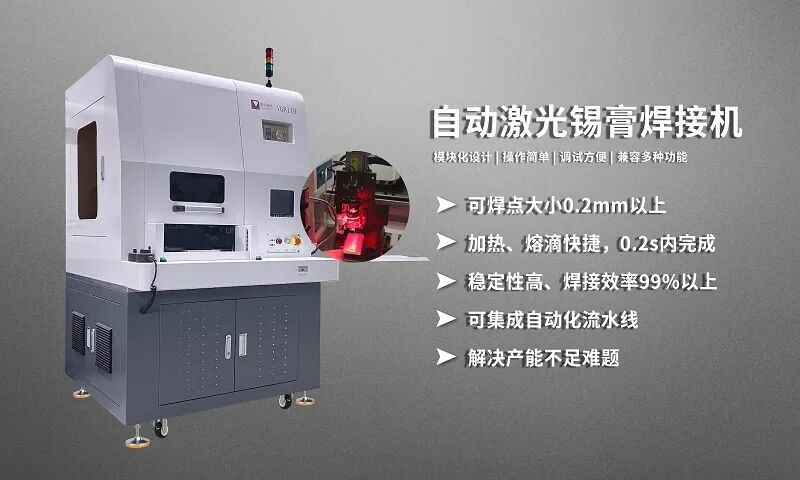

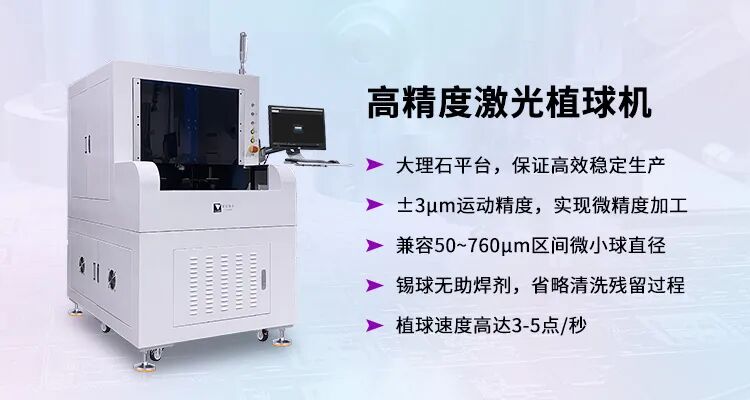

3. 高效可控，适配规模化量产

激光焊锡可与自动化设备无缝对接，实现焊接过程的全程自动化、标准化，不仅大幅提升了焊接效率（单点位焊接时间可缩短至0.5-2秒），还能保证每一个焊锡接头的一致性，有效降低量产过程中的不良率。

对于中际旭创、新易盛等光模块龙头企业而言，激光焊锡技术的应用，能够支撑800G/1.6T高速光模块的规模化量产，满足AI算力集群、数据中心对高速光模块的海量需求，同时降低封装环节的人力成本和损耗。

03实战场景：激光焊锡在光通讯封装中的3大核心应用

随着光通讯行业向高速化、微型化升级，激光焊锡技术已广泛应用于光模块、光芯片、光器件等核心产品的封装环节，成为高端光通讯器件量产的“必备工艺”，以下3个实战场景最具代表性：

场景1：光模块封装（核心应用场景）

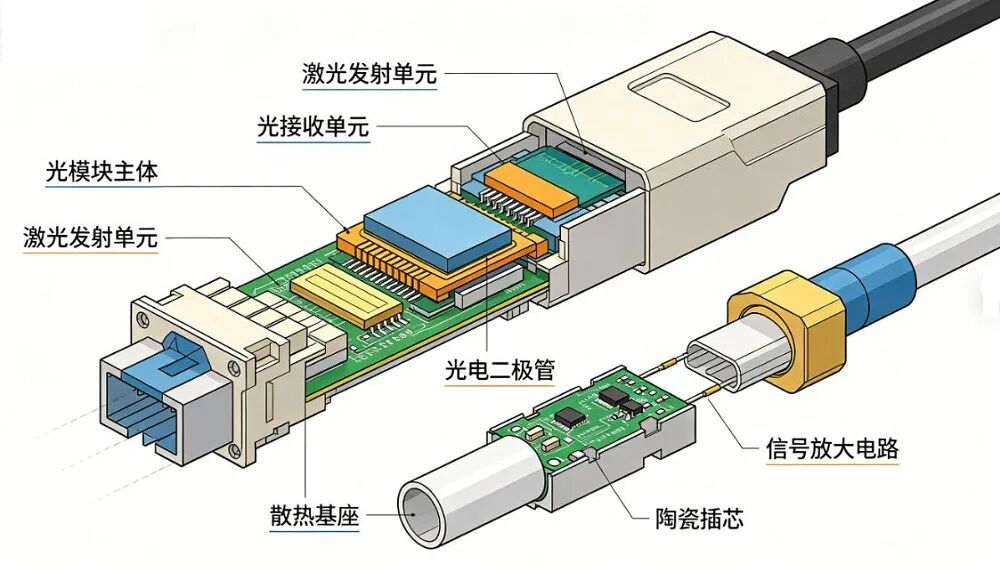

光模块作为光通讯系统的核心器件，其内部包含TOSA（光发射组件）、ROSA（光接收组件）、电芯片、PCB板等多个部件，每个部件的连接都需要高精度焊锡。激光焊锡主要用于光模块内部的3个关键环节：

•TOSA/ROSA组件与PCB板的连接，精准焊接引脚，保障光信号与电信号的高效传输；

•电芯片（驱动芯片、DSP芯片）与PCB板的焊接，避免高温损伤芯片，保证芯片性能稳定；

•光模块外壳的密封焊接，实现防尘、防潮，保障光模块在复杂环境下的长期稳定运行。

据行业数据显示，采用激光焊锡技术后，光模块封装的不良率可降低至0.5%以下，远低于传统焊锡工艺的3%-5%，同时生产效率提升30%以上，完美适配高速光模块的量产需求。

场景2：光芯片封装

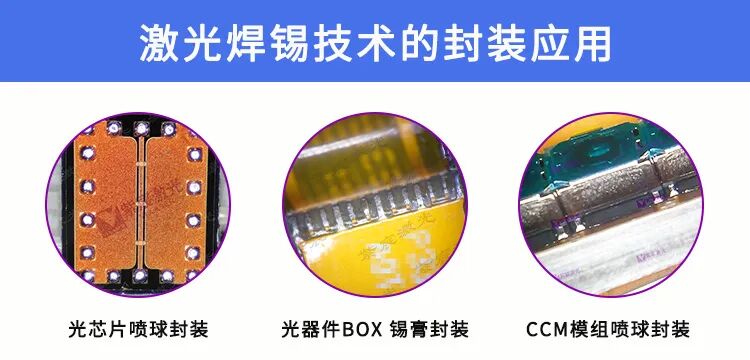

光芯片作为光通讯器件的“心脏”，其封装质量直接决定了器件的传输速率和稳定性。激光焊锡凭借低热损伤、高精度的优势，成为高端光芯片封装的核心工艺——无论是25G DFB芯片，还是100G EML高端芯片，都需要激光焊锡实现芯片与载体的可靠连接。

例如，在长光华芯等企业的100G EML芯片量产过程中，激光焊锡技术有效解决了传统焊锡高温损伤芯片的问题，助力高端光芯片实现国产化突破，缓解了行业“卡脖子”困境。

场景3：光纤连接器封装

光纤连接器是光通讯传输的“接口”，其封装需要实现光纤与陶瓷插芯、金属外壳的精准连接，要求焊锡接头无空隙、无虚焊，否则会导致光信号损耗增加。激光焊锡可精准控制焊锡量和焊接温度，实现光纤连接器的精密封装，保障光信号的低损耗传输，广泛应用于数据中心、电信骨干网等场景。

04行业趋势：助力光通讯封装“国产替代”与升级

当前，光通讯行业正处于“高速化、国产化”的双重浪潮中——一方面，800G/1.6T高速光模块成为市场主流，对封装工艺的要求持续提升；另一方面，光芯片、光模块等核心器件的国产替代加速，对封装工艺的自主可控提出了更高要求。

激光焊锡技术作为高端光通讯封装的核心工艺，不仅能够满足高速器件的封装需求，还能实现工艺的自主可控，助力国内光通讯企业突破海外技术壁垒。例如，华工科技作为同时布局激光技术和光通讯业务的龙头企业，其激光焊锡设备已广泛应用于自身光电器件的封装环节，实现了“技术同源、产业协同”，进一步提升了产品竞争力。

未来，随着AI算力需求的持续爆发、“十五五”规划对新型基础设施的布局，光通讯器件将向更高速、更微型、更集成的方向发展，激光焊锡技术也将持续升级——比如结合机器视觉实现更精准的定位、结合AI算法实现焊接参数的自动优化，进一步提升封装效率和质量，成为光通讯行业高质量发展的“核心支撑”。
