探索TLV5631：多通道数模转换器的卓越之选

在电子设计领域，数模转换器（DAC）是连接数字世界与模拟世界的关键桥梁。今天，我们就来深入探讨德州仪器（TI）推出的TLV5630、TLV5631和TLV5632这三款8通道数模转换器。它们在精度、速度、功耗等方面都有着出色的表现，广泛应用于多个领域。

文件下载：tlv5631.pdf

产品概述

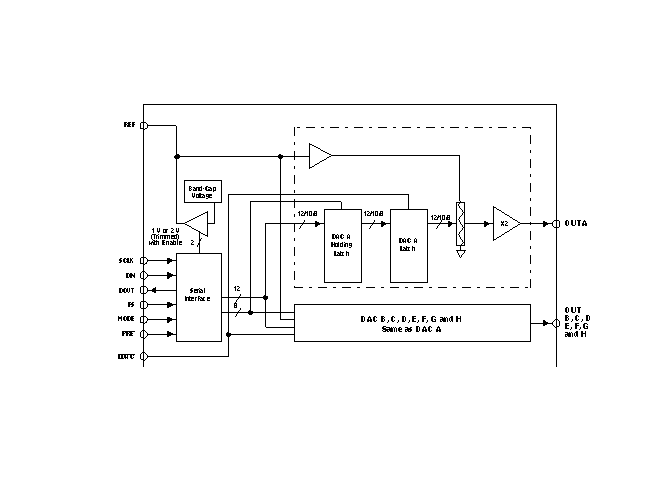

TLV5630、TLV5631和TLV5632是引脚兼容的8通道电压输出DAC，分别具有12位、10位和8位分辨率。它们采用CMOS工艺，适用于2.7V至5.5V的单电源操作，也可使用两个独立的模拟和数字电源。该系列产品具有灵活的串行接口，可与TMS320和SPI、QSPI、Microwire串行端口无缝连接。

产品特性

多通道集成

一个封装内集成了8个电压输出DAC，大大节省了电路板空间，适用于需要多个模拟输出的应用场景。

可编程的建立时间与功耗

具有快速模式和慢速模式，快速模式下建立时间为1µs，慢速模式下为3µs。在3V电压下，慢速模式功耗为18mW，快速模式功耗为48mW，工程师可以根据实际需求在速度和功耗之间进行优化。

兼容性强

与TMS320和SPI串行端口兼容，方便与各种微控制器和数字信号处理器连接。

单调性

在温度变化时具有单调性，保证了输出的稳定性和准确性。

低功耗与掉电模式

低功耗特性使得产品在长时间运行时更加节能，掉电模式进一步降低了功耗，延长了电池供电设备的使用寿命。

内部参考

内置可编程带隙参考，可提供1.024V或2.048V的参考电压，并且可以作为外部系统参考，简化了设计。

级联功能

数据输出（DOUT）可用于级联多个设备，方便扩展通道数量。

应用领域

• 数字伺服控制环路：为伺服系统提供精确的模拟控制信号，实现高精度的位置和速度控制。
• 数字偏移和增益调整：在信号处理中，对模拟信号的偏移和增益进行精确调整，提高信号质量。
• 工业过程控制：用于工业自动化系统中的温度、压力、流量等参数的控制和调节。
• 机器和运动控制设备：为机器人、数控机床等设备提供精确的运动控制信号。
• 大容量存储设备：在硬盘驱动器、磁带驱动器等存储设备中，用于读写头的定位和控制。

技术细节

电气特性

• 电源电流：在不同模式下，电源电流有所不同。快速模式下，无负载时电源电流典型值为16mA；慢速模式下为6mA。掉电模式下，电源电流仅为0.1µA。
• 静态DAC规格：包括分辨率、积分非线性（INL）、差分非线性（DNL）、零刻度误差、增益误差等参数，保证了DAC的高精度输出。
• 输出规格：电压输出范围为0至AVDD - 0.4V，输出负载调节精度为±0.3%满量程电压。
• 参考输出：低参考电压为1.010V至1.040V，高参考电压为2.020V至2.096V，输出源电流和吸收电流最大为1mA。

数字输入时序要求

对数字输入的时序有严格要求，如FS信号的建立时间、SCLK信号的脉冲宽度等，确保数据的正确传输和处理。

串行接口

• 数据传输：通过FS信号的下降沿启动数据传输，将DIN上的数据在SCLK的下降沿移入内部寄存器。16位数据传输完成后，根据地址位将数据存入相应的DAC保持寄存器。
• LDAC信号：LDAC为低电平时，将DAC保持寄存器的内容传输到DAC锁存器并更新DAC输出。它是一个异步输入信号，可根据需要进行控制。
• 级联功能：DOUT提供延迟16个时钟周期的数据输出，方便多个DAC的级联。

工作模式

• DSP模式：FS信号需在SCLK下降沿前至少5ns变低，以启动写入周期。
• µC模式：FS信号需保持低电平直到16位数据传输完成，数据传输完成后，FS信号上升沿更新DAC输出。

设计注意事项

电源管理

• 当使用独立的模拟（AVDD）和数字（DVDD）电源时，AVDD必须先于DVDD上电，以确保上电复位电路正常工作。
• 所有数字输入在数字和模拟电源未施加时必须为逻辑低电平，避免通过过压保护二极管为设备逻辑电路供电，导致意外操作。

参考电压

• 若选择内部参考，需在REF引脚连接去耦电容，以确保输出稳定。建议使用1µF至10µF的电容与100pF的电容并联。
• 参考输入电压大于AVDD/2时，对于大的DAC代码会导致饱和。

输出缓冲器

DAC输出由增益为2的放大器缓冲，可配置为A类（快速模式）或AB类（慢速或低功耗模式）。输出缓冲器具有接近轨到轨的输出和短路保护，能可靠驱动2kΩ负载和100pF负载电容。

封装与订购信息

该系列产品提供20引脚的SOIC和TSSOP封装，有多种可订购的型号可供选择，满足不同的应用需求。在订购时，需要注意产品的状态、材料类型、RoHS合规性等信息。

总结

TLV5630、TLV5631和TLV5632是功能强大、性能卓越的8通道数模转换器，具有多通道集成、可编程的建立时间与功耗、兼容性强等优点。在实际设计中，工程师需要根据具体的应用需求，合理选择分辨率、工作模式和电源管理方式，同时注意参考电压、输出缓冲器等方面的设计要点，以充分发挥这些产品的优势。你在使用这类DAC时遇到过哪些挑战呢？欢迎在评论区分享你的经验和见解。
