DAC2932：高性能双12位数模转换器的深度解析

在电子设计领域，数模转换器（DAC）是连接数字世界和模拟世界的关键桥梁。今天我们要深入探讨的是德州仪器（Texas Instruments）的DAC2932，一款具备高性能和低功耗特性的双12位数模转换器。

文件下载：dac2932.pdf

一、DAC2932概述

DAC2932是一款双12位、电流输出的数模转换器，其设计融合了高动态范围和极低功耗的特点，支持高达40MSPS的更新速率。此外，它还集成了四个12位电压输出DAC，可用于执行系统控制功能。该转换器采用单+3V电源供电，功耗仅为29mW，非常适合便携式和电池供电系统。

二、关键特性剖析

2.1 高动态性能

• 高无杂散动态范围（SFDR）：采用先进的分段架构，优化了SFDR性能。在fOUT = 5MHz时，SFDR可达75dB，能够有效减少杂散信号，提高信号质量。
• 低噪声和失真：通过精确的电路设计和优化的制造工艺，DAC2932在不同输出频率下都能保持较低的噪声和失真水平。例如，在fOUT = 2.2MHz、fCLOCK = 40MSPS时，SFDR可达72dBc。

2.2 低功耗设计

• 多种功耗模式：I - DAC部分具有待机模式和完全掉电模式，V - DAC部分也有掉电模式。在待机模式下，功耗可低至5.5 - 7mW；在完全掉电模式下，功耗仅为25μW，大大延长了电池供电设备的续航时间。
• 可调节满量程范围：满量程输出电流可在0.5mA至2mA之间调节，用户可以根据实际需求灵活调整，进一步优化功耗。

2.3 灵活的输出配置

• 差分输出：具有高阻抗（> 200kΩ）差分电流输出，标称范围为2mA，合规电压高达0.8V。差分输出可实现差分或单端模拟信号接口，有效减少共模误差，提高动态性能。
• 多种输出配置选项：支持多种输出配置，如使用RF变压器、差分放大器、跨阻放大器等，可根据不同应用场景选择合适的配置，满足多样化的设计需求。

三、电气特性详解

3.1 I - DAC电气特性

• 分辨率和更新速率：分辨率为12位，输出更新速率可达40MSPS，能够满足高速数据转换的需求。
• 静态和动态性能：静态精度方面，差分非线性（DNL）和积分非线性（INL）控制在较小范围内，确保了转换的准确性。动态性能方面，SFDR、总谐波失真（THD）和信噪失真比（SINAD）等指标表现优异，保证了信号的高质量输出。

3.2 V - DAC电气特性

• 分辨率和相对精度：分辨率为12位，相对精度高，能够提供准确的电压输出。
• 输出特性：输出电压建立时间短，压摆率高，电容负载稳定性好，适用于对响应速度和稳定性要求较高的应用。

四、应用领域探索

4.1 发射通道

• I和Q通道：在通信系统中，可用于基带I - 和Q - 通道传输，为数字通信提供高质量的模拟信号。
• PC卡调制解调器：如GPRS、CDMA等调制解调器，可实现高速数据传输和稳定的信号调制。
• 无线网络卡（NICs）信号合成（DDS）：为无线网络卡提供精确的信号合成功能，提高网络通信质量。

4.2 便携式医疗仪器

• 低功耗和高性能的优势：在便携式医疗仪器中，DAC2932的低功耗特性能够延长电池续航时间，同时其高分辨率和高精度的输出能够满足医疗仪器对信号质量的严格要求。

4.3 任意波形生成（AWG）

• 灵活的波形生成能力：可用于生成各种复杂的波形，为科研、测试等领域提供强大的信号源。

五、工作原理与操作模式

5.1 工作原理

• 电流导向技术：采用电流导向技术实现快速切换和高更新速率。核心是一个分段电流源阵列，通过内部解码器控制差分电流开关，形成相应的输出电流。
• 数字和模拟部分分离：将数字部分和模拟部分分开供电，减少了数字信号对模拟信号的干扰，提高了转换器的稳定性和可靠性。

5.2 操作模式

• 正常操作模式：在正常操作模式下，DAC2932按照设定的参数进行数据转换和信号输出。
• 掉电模式：包括I - DAC的待机模式和完全掉电模式，以及V - DAC的掉电模式。通过控制相应的引脚逻辑电平，可以灵活切换不同的操作模式，实现功耗的优化。

六、输出配置与接口设计

6.1 输出配置

• 差分变压器配置：使用RF变压器将差分输出信号转换为单端信号，能够有效减少共模信号，提高动态性能。同时，通过选择合适的变压器阻抗比，可以实现最佳的阻抗匹配和合规电压控制。
• 差分放大器配置：适用于需要直流耦合输出的应用，可将差分信号转换为单端信号，并可根据需要进行电平转换。
• 跨阻输出配置：将信号输出电流连接到跨阻放大器的求和节点，可将电流转换为电压，实现最佳的直流线性度。
• 单端配置：通过连接单个负载电阻，可实现简单的电流 - 电压转换，适用于需要单极性输出电压的应用。

6.2 接口设计

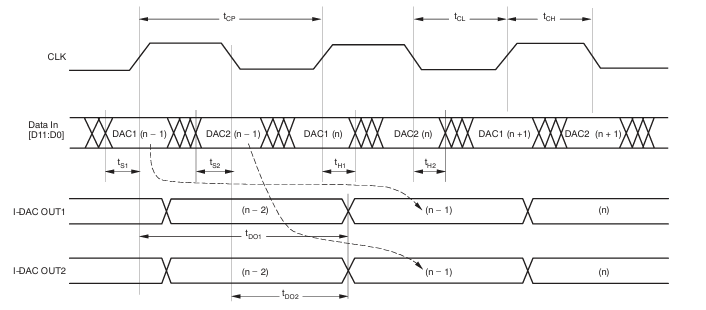

• 并行数据接口：I - DAC采用并行数据接口，通过CLK、PD、STBY、CS等引脚进行控制，实现数据的同步和转换。
• 串行数据接口：V - DAC采用三线串行接口（SYNC、SCLK、DIN），兼容SPI、QSPI和Microwire接口标准，以及大多数数字信号处理器（DSP），方便与其他设备进行通信和控制。

七、设计注意事项

7.1 参考操作

• 内部参考：内部参考电路包括1.22V带隙参考和控制放大器，通过外部电阻RSET可调节满量程输出电流。使用内部参考时，建议使用19.6kΩ、公差为1%或更好的电阻，并在REFIN引脚旁路0.1μF或更大的陶瓷芯片电容。
• 外部参考：可通过将外部参考电压施加到REFIN引脚来禁用内部参考，适用于对精度和漂移性能要求较高的应用。

7.2 增益设置

• 独立增益设置：GSET引脚为高电平时，可独立设置两个DAC通道的满量程输出电流，用户可根据需要补偿发射信号路径中的增益失配。
• 同时增益设置：GSET引脚为低电平时，两个DAC通道的满量程输出电流由连接到FSA1引脚的单个外部电阻RSET决定。但需要注意的是，使用同时增益模式时，增益误差和增益匹配误差会增加。

7.3 接地、去耦和布局

• 接地和去耦：使用多层印刷电路板（PCB），将模拟和数字电源及接地连接分开，在每个电源引脚使用0.1μF陶瓷芯片电容进行去耦，并根据需要添加表面贴装钽电容进行进一步的电源去耦。
• 布局优化：将去耦电容放置在靠近电源和接地引脚的位置，尽量减少元件引脚和PCB走线的寄生电感。同时，将模拟信号走线与数字线路分开，避免噪声耦合到模拟信号路径。

八、总结

DAC2932是一款功能强大、性能优异的数模转换器，具有高动态范围、低功耗、灵活的输出配置和丰富的接口选项等优点。在实际设计中，我们需要根据具体应用需求，合理选择输出配置、参考操作和增益设置方式，并注意接地、去耦和布局等方面的设计，以充分发挥DAC2932的性能优势。希望本文对电子工程师在使用DAC2932进行设计时有所帮助，大家在实际应用中如果遇到问题，欢迎在评论区交流讨论。
