探索DAC5571：低功耗8位DAC的卓越性能与应用潜力

在电子工程师的设计世界里，数模转换器（DAC）是连接数字与模拟世界的关键桥梁。今天，我们将深入探讨德州仪器（Texas Instruments）的DAC5571，一款低功耗、单通道、8位缓冲电压输出的DAC，看看它在各种应用场景中能带来怎样的惊喜。

文件下载：dac5571.pdf

一、DAC5571的关键特性

1. 低功耗与高性能并存

DAC5571采用微功耗设计，在3V电源下仅消耗125µA电流，这使得它非常适合用于便携式电池供电设备。同时，它具备188 KSPS的快速更新速率，能够满足对数据转换速度有较高要求的应用场景。

2. 宽电源电压范围

该DAC支持+2.7V至+5.5V的电源电压范围，这为设计带来了更大的灵活性，可以适应不同的电源环境。

3. 上电复位至零

DAC5571内置上电复位电路，确保在上电时DAC输出为零伏，直到对设备进行有效写入操作。这一特性在需要明确输出状态的应用中非常重要。

4. 单调设计与高精度

通过设计保证了单调性，相对精度可达±0.5 LSB，差分非线性为±0.25 LSB，能够提供高精度的模拟输出。

5. I²C接口优势

支持高达3.4 Mbps的I²C接口，具有地址支持功能，最多可在同一数据总线上连接两个DAC5571，方便实现多通道设计。

6. 片上输出缓冲放大器

片上集成的输出缓冲放大器能够实现轨到轨输出摆幅，输出电压范围为0V至VDD，并且能够驱动2kΩ并联1000pF的负载，具有良好的驱动能力。

7. 双缓冲输入寄存器

双缓冲输入寄存器的设计可以提高数据处理的效率和稳定性。

8. 小封装与宽温度范围

采用小巧的6引脚SOT 23封装，节省了电路板空间。并且能够在-40°C至105°C的温度范围内正常工作，适应各种恶劣环境。

二、应用领域广泛

1. 过程控制

在工业过程控制中，需要精确的模拟信号来控制各种执行器和传感器。DAC5571的高精度和快速更新速率能够满足过程控制对实时性和准确性的要求。

2. 数据采集系统

在数据采集系统中，DAC可以用于生成参考信号或校准信号。DAC5571的低功耗和高精度特性使其成为数据采集系统的理想选择。

3. 闭环伺服控制

闭环伺服控制系统需要精确的反馈和控制信号。DAC5571的单调性和高精度能够保证伺服控制的稳定性和准确性。

4. PC外设

在PC外设中，如音频设备、显示器等，需要将数字信号转换为模拟信号。DAC5571的低功耗和小封装特性使其适合集成到PC外设中。

5. 便携式仪器

对于便携式仪器，如手持万用表、示波器等，低功耗是关键因素。DAC5571的微功耗设计能够延长电池续航时间，满足便携式仪器的需求。

三、工作原理剖析

1. D/A部分架构

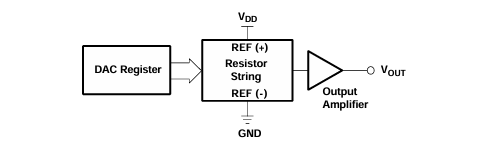

DAC5571的架构由一个电阻串DAC和一个输出缓冲放大器组成。电阻串DAC通过将输入的二进制代码转换为相应的电压，输出缓冲放大器则对该电压进行放大和缓冲，以提供稳定的模拟输出。其理想输出电压公式为 (V{OUT }=V{D D} × \frac{D}{256}) ，其中D为加载到DAC寄存器的二进制代码的十进制等效值，范围从0到255。

2. 电阻串部分

电阻串部分由一个二分电阻和一串阻值为R的电阻组成。加载到DAC寄存器的代码通过闭合连接电阻串和放大器的开关之一，确定从电阻串的哪个节点提取电压并输入到输出放大器。由于采用了电阻串架构，保证了其单调性。

3. 输出放大器

输出缓冲放大器是一个增益为2的放大器，能够在输出端产生轨到轨电压，输出范围为0V至VDD。它能够驱动2kΩ并联1000pF的负载，源和灌电流能力可以从典型特性曲线中查看。在输出空载时，压摆率为1 V/µs，半量程建立时间为7 µs。

4. I²C接口

I²C是飞利浦半导体开发的两线串行接口，由数据线（SDA）和时钟线（SCL）组成。DAC5571作为从设备，支持标准模式（100 kbps）、快速模式（400 kbps）和高速模式（3.4 Mbps）三种数据传输模式。在不同模式下，数据传输协议有所不同，但都遵循I²C总线的基本规则。

四、电气特性详解

1. 静态性能

• 分辨率：8位分辨率能够提供足够的精度来满足大多数应用需求。
• 相对精度和差分非线性：相对精度可达±0.5 LSB，差分非线性为±0.25 LSB，保证了输出的准确性和单调性。
• 零码误差和满量程误差：零码误差在5 - 20 mV之间，满量程误差在-0.15%至-1.25% FSR之间，这些误差指标对于高精度应用非常重要。
• 增益误差和温度系数：增益误差为±1.25% FSR，零码误差漂移为±7 µV/°C，增益温度系数为±3 ppm of FSR/°C，能够在不同温度环境下保持稳定的性能。

2. 输出特性

• 输出电压范围：输出电压范围为0V至VDD，能够实现轨到轨输出。
• 输出电压建立时间：在1/4量程到3/4量程变化时，输出电压建立时间为6 - 8 µs，能够快速响应输入信号的变化。
• 压摆率和电容负载稳定性：压摆率为1 V/µs，电容负载稳定性在RL = ∞时为470 pF，RL = 2 kΩ时为1000 pF，能够驱动一定的电容负载。
• 代码变化毛刺脉冲和数字馈通：代码变化毛刺脉冲为20 nV-s，数字馈通为0.5 nV-s，能够减少输出信号的干扰。
• 直流输出阻抗和短路电流：直流输出阻抗为1 Ω，短路电流在VDD = +5 V时为50 mA，VDD = +3 V时为20 mA，能够保证输出的稳定性和安全性。
• 上电时间：从掉电模式恢复时，VDD = +5 V时上电时间为2.5 µs，VDD = +3 V时上电时间为5 µs，能够快速恢复正常工作。

3. 逻辑输入特性

• 输入电流和电压：输入电流为±1 µA，输入低电压VINL在VDD = +3 V时为0.3×VDD，输入高电压VINH在VDD = +5 V时为0.7×VDD，能够与不同的逻辑电平兼容。
• 引脚电容：引脚电容为3 pF，对输入信号的影响较小。

4. 电源要求

• 电源电压范围：电源电压范围为2.7V至5.5V，能够适应不同的电源环境。
• 正常工作电流：在不同电源电压下，正常工作电流有所不同，VDD = +3.6 V至+5.5 V时为155 - 200 µA，VDD = +2.7 V至+3.6 V时为125 - 160 µA。
• 掉电模式电流：在掉电模式下，电流消耗大幅降低，VDD = +3.6 V至+5.5 V时为0.2 - 1 µA，VDD = +2.7 V至+3.6 V时为0.05 - 1 µA。

5. 电源效率

在ILOAD = 2 mA，VDD = +5 V时，电源效率可达93%，能够有效降低功耗。

五、典型特性分析

通过一系列典型特性曲线，我们可以更直观地了解DAC5571在不同条件下的性能表现。例如，线性误差和差分线性误差与代码的关系曲线可以帮助我们评估DAC的线性度；零刻度误差和满刻度误差与温度的关系曲线可以帮助我们了解DAC在不同温度环境下的稳定性；源和灌电流能力曲线可以帮助我们确定DAC的驱动能力等。

六、应用注意事项

1. 电源供应

由于DAC5571对电源的稳定性和噪声要求较高，建议使用稳定的电源，并在电源输入端添加适当的旁路电容，如1 - 10 µF和0.1 µF的电容，以减少电源噪声的影响。在某些情况下，可能还需要添加100 µF的电解电容或Pi滤波器来进一步降低电源噪声。

2. 布局设计

在电路板布局时，应将模拟地和数字地分开，避免数字信号对模拟信号的干扰。同时，应将VDD连接到独立的+5V电源平面或走线，直到在电源入口点与数字逻辑连接。此外，还应注意引脚的排列和布线，以减少信号干扰和寄生电容的影响。

3. ESD防护

DAC5571容易受到静电放电（ESD）的损坏，因此在处理和安装过程中应采取适当的ESD防护措施，如佩戴防静电手环、使用防静电工作台等。

七、总结

DAC5571作为一款低功耗、高精度的8位数模转换器，具有丰富的特性和广泛的应用领域。它的低功耗设计使其适合用于便携式设备，高精度和快速更新速率能够满足各种对模拟信号精度和实时性要求较高的应用场景。通过对其工作原理、电气特性和应用注意事项的深入了解，电子工程师可以更好地利用DAC5571的优势，设计出更加优秀的电子系统。你在使用DAC时遇到过哪些挑战呢？欢迎在评论区分享你的经验和见解。
