在电子设计领域,数模转换器(DAC)扮演着至关重要的角色,它能够将数字信号转换为模拟信号,广泛应用于各种需要模拟输出的系统中。今天,我们将深入探讨德州仪器(Texas Instruments)的DAC8574,这是一款低功耗、四通道、16位缓冲电压输出DAC,具有众多出色的特性和广泛的应用场景。
文件下载:dac8574.pdf
DAC8574概述


特性亮点
- 微功耗运行:在5V电源电压下,仅消耗950µA电流,非常适合对功耗要求苛刻的应用。
- 上电复位至零:内置上电复位电路,确保DAC输出在上电时为零伏,直到有有效写入操作。
- 宽电源电压范围:模拟电源电压范围为+2.7V至+5.5V,增强了其在不同电源环境下的适用性。
- 16位单调特性:保证了输出的单调性,提高了转换精度。
- 快速建立时间:满量程代码变化时,建立时间可达10µs至±0.003% FSR,能够快速响应输入变化。
- I²C接口:支持高达3.4Mbps的数据传输速率,实现高速数据通信。
- 片上输出缓冲放大器:具备轨到轨操作能力,可驱动2kΩ与1000pF并联的负载。
- 双缓冲输入寄存器:支持多达16个DAC8574的地址,可实现多达64个通道的同步更新。
- 宽温度范围:工作温度范围为 -40°C至105°C,适用于各种恶劣环境。

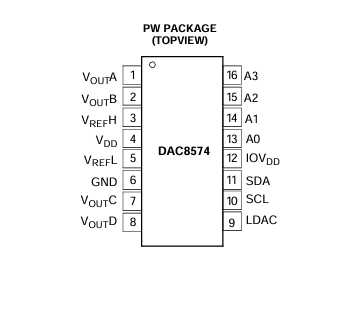

- 小型封装:采用16引脚TSSOP封装,节省电路板空间。
应用领域
DAC8574的特性使其在多个领域得到广泛应用,包括过程控制、数据采集系统、闭环伺服控制、PC外设和便携式仪器等。
详细技术分析
电气特性
- 静态性能:分辨率为16位,相对精度可达±0.0987% FSR,差分非线性误差为±1 LSB,保证了高精度的转换。
- 输出特性:输出电压范围为0至VREFH,建立时间在不同负载条件下表现出色,如在RL = 2kΩ、0pF < CL < 200pF时,满量程建立时间为8至10µs。
- 参考输入:VREFH输入范围为0至VDD,VREFL输入范围为0至GND且小于VREH,参考输入阻抗为35kΩ。
- 逻辑输入:输入电流为±1µA,输入低电压为0.3xIOVDD,输入高电压在VDD = 3V时为0.7xIOVDD。
- 电源要求:VDD和IOVDD电压范围为2.7V至5.5V,正常工作时IDD电流在不同电压下有所不同。
时序特性
I²C接口支持标准模式(100kHz)、快速模式(400kHz)和高速模式(3.4MHz),不同模式下的时钟频率、总线空闲时间、数据建立时间等时序参数各有不同。例如,在高速模式下,SCL时钟频率可达3.4MHz,数据建立时间仅为10ns。
典型特性
文档中提供了大量典型特性曲线,包括线性误差与数字输入代码的关系、零刻度误差与温度的关系、满量程误差与温度的关系等。这些曲线有助于工程师更好地了解DAC8574在不同条件下的性能表现,为设计提供参考。
工作原理
D/A部分
DAC8574采用电阻串DAC架构,后面跟随输出缓冲放大器。输入编码为无符号二进制,理想输出电压由公式$V{OUT }=V{REF } L+\left(V{REF } H-V{REF } L\right) × \frac{D}{65536}$计算得出,其中D为加载到DAC寄存器的二进制代码的十进制等效值。
电阻串
电阻串部分由一个二分电阻和一串阻值为R的电阻组成,通过闭合连接电阻串和放大器的开关,从电阻串的特定节点提取电压输入到输出放大器。
输出放大器
输出缓冲是一个增益为2的同相放大器,能够产生轨到轨的输出电压,输出范围为0V至VDD,可驱动2kΩ与1000pF并联的负载。
I²C接口
DAC8574作为I²C总线的从设备,支持标准模式、快速模式和高速模式。主设备通过发送起始条件、设备地址、控制字节、数据字节等信息与DAC8574进行通信。不同模式下的通信协议有所差异,但基本原理都是通过SDA和SCL两条线进行数据传输和时钟同步。
应用信息
基本连接
DAC8574可直接与标准模式、快速模式和高速模式的I²C控制器接口。在连接时,需要注意SDA和SCL线上的上拉电阻选择,其大小取决于总线工作速度和总线电容。
使用GPIO端口模拟I²C
如果没有可用的I²C控制器,可以使用微控制器的GPIO引脚模拟I²C总线协议。通过设置GPIO线的输入输出模式和电平状态,实现数据的发送和接收。
电源供应
可以使用REF02等电压参考源为DAC8574提供电源,同时需要考虑负载电流和电源的负载调节特性,以确保输出精度。
工业控制应用
在工业控制应用中,DAC8574的高分辨率和快速建立时间使其能够满足高精度和高速控制的需求。通过与运算放大器和电压参考源配合使用,可以生成工业控制所需的各种电压范围。
数字校正
对于需要提高精度的开环应用,可以通过测量和数字校正DAC8574的偏移和增益误差,改善其转换精度。
64通道操作
DAC8574支持多达64个通道的同步更新,通过广播操作可以同时更新所有通道的数据或电源状态,方便实现多通道系统的控制。
总结
DAC8574是一款功能强大、性能卓越的低功耗16位DAC,具有丰富的特性和广泛的应用场景。其高精度、快速建立时间、低功耗等优点使其成为电子工程师在设计过程中的理想选择。在实际应用中,工程师需要根据具体需求合理选择工作模式、电源供应、连接方式等,以充分发挥DAC8574的性能优势。同时,通过数字校正等技术手段,可以进一步提高系统的精度和稳定性。希望本文对大家了解和应用DAC8574有所帮助,如果你在使用过程中有任何问题或经验,欢迎在评论区分享交流。
-
