DAC5574：低功耗四通道8位DAC的卓越之选

在电子设计领域，数模转换器（DAC）如同一位神奇的魔术师，能将数字信号精准地转化为模拟信号，广泛应用于过程控制、数据采集、伺服控制等众多领域。今天，我们就来深入剖析德州仪器（TI）推出的一款低功耗四通道8位电压输出DAC——DAC5574，探索它的独特魅力与强大性能。

文件下载：dac5574.pdf

一、DAC5574的显著特性

1. 低功耗运行

DAC5574采用微功耗设计，在3V电源电压下，工作电流仅为500µA。这一特性使其在对功耗要求极为苛刻的便携式设备中表现出色，能有效延长电池续航时间。而且，它还具备每通道独立的掉电功能，在掉电模式下，5V电源时电流可降至200nA，进一步降低了功耗。

2. 快速更新速率

拥有高达188kSPS的快速更新速率，能够迅速响应输入信号的变化，为系统提供实时、准确的模拟输出。在需要快速数据转换的应用场景中，如高速数据采集系统，DAC5574能够满足其对转换速度的要求。

3. 宽电源电压范围

支持2.7V至5.5V的模拟电源供电，具有良好的电源适应性。这使得它可以与不同电源电压的系统兼容，为设计带来了更大的灵活性。

4. 高性能输出

片上集成了输出缓冲放大器，能够实现轨到轨输出摆幅，输出电压范围为0V至VDD。同时，它还具备出色的线性度和低噪声性能，保证了输出信号的准确性和稳定性。

5. 灵活的I²C接口

采用I²C兼容的两线串行接口，支持标准模式（100kbps）、快速模式（400kbps）和高速模式（3.4Mbps）。最多可支持四个DAC5574设备的地址选择，实现多达16个通道的同步更新，方便构建多通道系统。

二、技术细节剖析

1. 架构设计

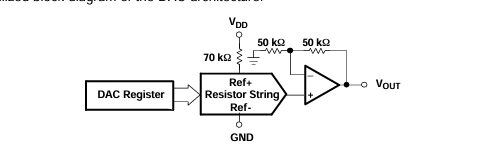

DAC5574的架构由电阻串DAC和输出缓冲放大器组成。电阻串部分是一个2分频电阻后跟一串阻值为R的电阻，通过闭合连接电阻串与放大器的开关，从电阻串的特定节点获取电压并输入到输出放大器。这种架构保证了DAC的单调性。输出缓冲放大器是一个增益为2的同相放大器，能够驱动2kΩ与1000pF并联的负载至地，实现轨到轨输出。

2. I²C接口协议

I²C接口是DAC5574与外部设备通信的桥梁。它作为从设备，支持标准模式、快速模式和高速模式的数据传输。在不同模式下，数据传输协议有所不同。

• F/S模式（标准和快速模式）：主设备通过产生起始条件启动数据传输，发送7位地址和读写方向位，从设备匹配地址后发送应答信号。主设备继续发送或接收数据，最后产生停止条件结束传输。
• H/S模式（高速模式）：主设备先在F/S模式下发送HS主代码，所有设备识别后切换到支持3.4Mbps的操作模式。然后主设备产生重复起始条件，后续协议与F/S模式类似，但传输速度更快。

3. 数据更新序列

DAC5574的单次更新需要起始条件、有效的I²C地址、控制字节、MSB字节和LSB字节。控制字节设置操作模式，MSB和LSB字节用于数据更新。更新在LSB字节后的应答信号下降沿进行。如果操作模式不变，后续更新只需MSB和LSB字节。

4. 寄存器配置

DAC5574包含多个寄存器，如控制寄存器（CTRL[7:0]）、MSB寄存器（MSB[7:0]）、临时存储寄存器（TRA[9:0]、TRB[9:0]、TRC[9:0]、TRD[9:0]）和DAC寄存器（DRA[9:0]、DRB[9:0]、DRC[9:0]、DRD[9:0]）。这些寄存器协同工作，实现数据的存储、处理和转换。

三、性能指标分析

1. 静态性能

• 分辨率：8位分辨率能够提供256个离散的输出电平，满足大多数中等精度应用的需求。
• 相对精度：典型值为±0.15LSB，最大值为±0.5LSB，保证了输出信号的准确性。
• 差分非线性：设计上保证单调，典型值为±0.02LSB，最大值为±0.25LSB，确保了输出信号的线性度。

2. 动态性能

• 建立时间：在输入全量程代码变化时，能够在6µs内达到8位精度范围，连续代码变化的最坏情况建立时间通常小于2µs。
• 输出毛刺：在代码变化不跨越Nx16代码边界时，毛刺极低（约10µV）；跨越边界时毛刺可能达到100mV，但能在约2µs内稳定。

3. 电源特性

• 电源电压范围：2.7V至5.5V，适应不同的电源环境。
• 正常工作电流：在不同电源电压下，电流消耗有所不同，如在3.6V至5.5V时，典型值为600µA，最大值为900µA。
• 掉电模式电流：掉电模式下电流大幅降低，5V电源时典型值为0.2µA，最大值为1µA。

四、应用电路与设计要点

1. 基本连接

在许多应用中，DAC5574的连接非常简单。需要在电源引脚添加0.1µF的旁路电容，以提供瞬间的额外电流。同时，I²C总线的SDA和SCL线需要上拉电阻，电阻大小取决于总线速度和电容。

2. 使用GPIO模拟I²C

如果没有I²C控制器，可以使用微控制器的GPIO引脚模拟I²C总线协议。通过设置GPIO引脚的输入输出模式和电平，实现数据的传输。但需要注意，如果总线上有设备可能拉低时钟线，则需要添加时钟线上拉电阻。

3. 电源供应

为了消除电源噪声对DAC输出的影响，应使用干净、稳定的电源为DAC5574供电。推荐使用精密电压参考源，如REF2930、REF2933和REF02，分别适用于3V、3.3V和5V的I²C总线。

4. 布局设计

作为精密模拟组件，DAC5574需要精心的布局设计。电源引脚应连接到独立的电源平面或走线，避免数字噪声的干扰。同时，应添加足够的旁路电容，如1µF至10µF的电容与0.1µF的旁路电容并联，以滤除高频噪声。

五、总结与展望

DAC5574凭借其低功耗、快速更新速率、高性能输出和灵活的I²C接口等优点，成为了众多应用领域的理想选择。无论是在便携式设备、过程控制还是数据采集系统中，它都能发挥出色的性能。在实际设计中，我们需要根据具体应用需求，合理选择电源、布局和接口方式，以充分发挥DAC5574的优势。随着电子技术的不断发展，我们期待看到更多像DAC5574这样高性能、低功耗的数模转换器问世，为电子设计带来更多的可能性。
