开关电源用超低压降肖特基-V40PWM10解析

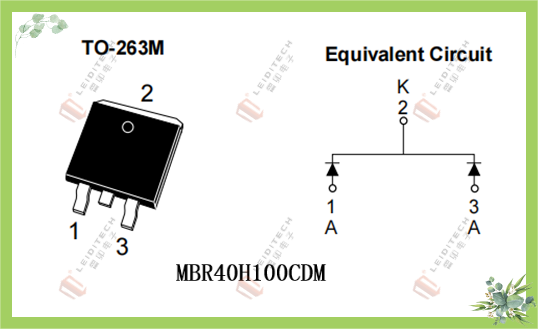

雷卯MBR40H100CDM是一款高电流密度表面贴装TMBS（沟槽MOS势垒肖特基）二极管，厚度薄、高结温、采用铝带做Clip，散热佳，是一种高性能的功率半导体器件，它结合了肖特基二极管和MOSFET技术的优点，封装为TO-263M(TO-252AE)。参看下图。

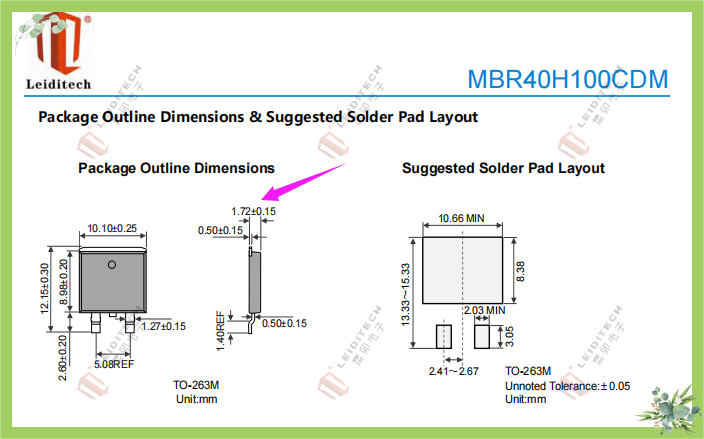

MBR40H100CDM可以完全替代Vishay威世(V40PWM10)，我们这款对比Vishay有高性价比。

参数对比列表如下：

Parameter（参数）	MBR40H100CDM (雷卯Leiditech）	V40PWM10C （威世Vishay）
VRRM（最大反向工作电压）	100V	100V
IF(AV)（正向电流）	40A	40A
IFSM（峰值电流）	450A	240A
IR（漏电流）	10μA	10μA
VF（正向电压）	0.78V@20A	0.81V@20A
Package（封装）	TO-263M	TO-252AE
TJ （结温）	-40～175°C	-40～175°C
TSTG（储存温度）	-40～175°C	-55～175°C

Vishay的High Current Density Surface-Mount TMBS (Trench MOS Barrier Schottky) Rectifier Ultra Low VF（高电流密度表面贴装TMBS（沟槽MOS势垒肖特基）整流器超低正向电压降）系列有如下几款，如有需要需要国产替代可以联系雷卯销售人员。

Part No.	VRRM （最大反向工作电压）	IF(AV) （正向电流）	IR （漏电流）	VF （正向电压）	TJ（结温）	Package （封装）
V40PWM10C	100V	40A	10μA	0.54V@5A, 0.64V@10A, 0.81V@20A	-40～175°C	TO-252AE
V40PWM60C	60	40A	1.4mA	0.50V@5A 0.55V@10A, 0.64@20A,	-40～175°C	TO-252AE
V40PWM45C	45	40A	0.4mA	0.47V@5A, 0.51V@10A, 0.59@20A	-40～175°C	TO-252AE
V40PWM15C	150	40A	10μA	0.77V@5A, 0.97V@10A, 1.36@20A	-40～175°C	TO-252AE
V40PWM12C	120	40A	10μA	0.58V@5A, 0.70V@10A, 0.92@20A	-40～175°C	TO-252AE
V40PWM153C	150	40A	1μA	0.65V@5A, 0.76V@10A, 0.92@20A	-40～175°C	TO-252AE
V40PWM103C	100	40A	1μA	0.52V@5A, 0.60V@10A, 0.73@20A	-40～175°C	TO-252AE
V40PWM63C	60	40A	30μA	0.51V@5A, 0.56V@10A, 0.65@20A	-40～175°C	TO-252AE

01

MBR40H100CDM性能特点

MBR40H100CDM是一款高性能的整流二极管，其特点主要体现在“高、薄、大、好”几个方面：

高电流密度

在相同的芯片面积下，TMBS能通过比传统肖特基二极管大得多的电流。这意味着可以使用更小尺寸的封装来实现相同的电流等级，非常适合空间受限的现代电子设备。

厚度薄

本体高度比传统263的高度减少2/3，非常适合有高度受限的双面设计PCB。

高效率与低损耗-低VF

在导通时，其本身的电压损耗非常低。这直接带来了：

更高的效率：能量损耗以热的形式散发，低VF意味着更少的能量浪费，系统效率更高。

低正向压降：典型值VF≈0.78V (在20A时)。

低反向漏电流

得益于其独特的沟槽和MOS屏蔽结构，它在承受反向电压时的漏电流比传统肖特基二极管要小，尤其是在高温下，这一优势更为明显。

快速开关性能

像所有肖特基二极管一样，它是多数载流子器件，没有少数载流子的存储效应，因此开关速度极快，开关损耗低。

高可靠性

高结温：最高工作结温达+175°C。

优势：允许在更高的环境温度下稳定工作，抗热冲击能力强，可靠性高。

封装：采用TO-263M封装，采用铝带做Clip，散热徍，功率密度高便。

02

核 心 应 用 介 绍

基于以上特点，高电流密度表面贴装TMBS二极管主要应用于需要高效率、高功率密度、小体积的开关电源和功率转换电路中，尤其是作为输出整流器。

AC/DC适配器和电源

角色：通常用在次级侧（输出侧）进行高频整流，将高频变压器输出的交流电转换为直流电。其低VF和高效率直接决定了适配器的整体效率和体积。

笔记本电脑、显示器的电源适配器。

服务器、通信设备的开关电源。

电视、游戏机等消费电子产品的内置电源。

DC/DC转换器

角色：在同步整流拓扑中有时作为续流二极管，或在非同步拓扑中作为主整流二极管。其快速开关特性对于高频工作的DC/DC转换器至关重要。

在通信基础设施、数据中心服务器的板上电源中，用于将一种直流电压（如48V）转换为另一种直流电压（如12V，3.3V）。

总而言之，高电流密度表面贴装TMBS二极管是现代高性能、高功率密度开关电源中的关键元件。它的主战场是各种设备的电源部分，特别是那些你希望它“更小、更凉、更高效”的地方。

03

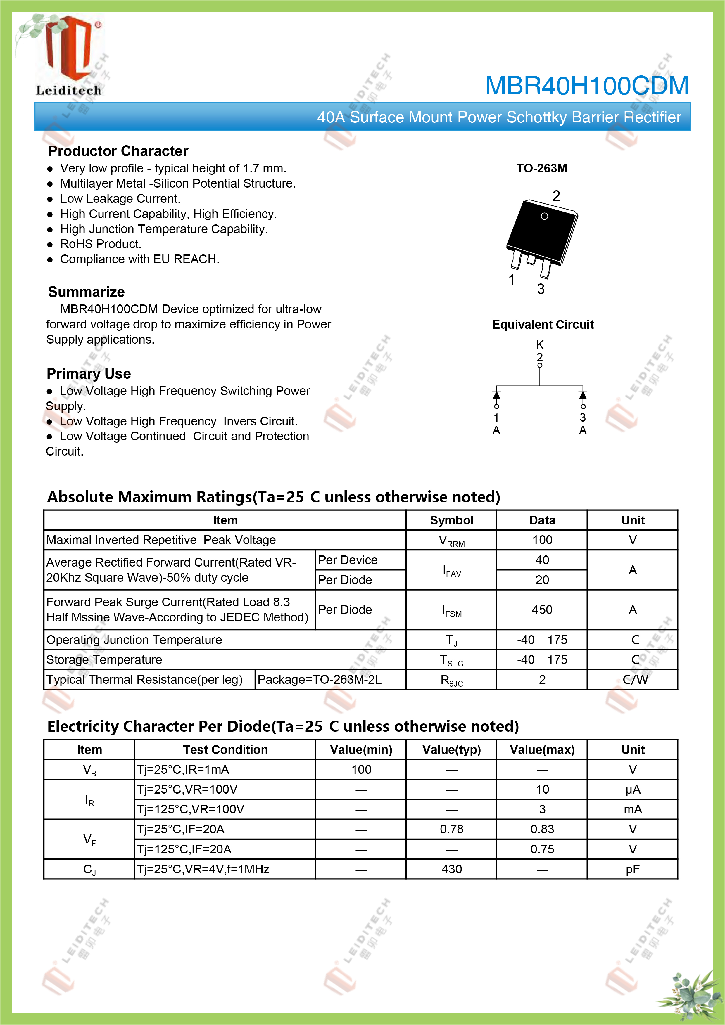

规 格 书 参 数 如 下
