ADC082S051：低功耗8位模数转换器的详细解析

在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的关键桥梁。今天，我们要深入探讨的是德州仪器（TI）的一款低功耗、双通道CMOS 8位模数转换器——ADC082S051。它具有高速串行接口，适用于多种应用场景，下面我们将从多个方面对其进行详细解析。

文件下载：adc082s051.pdf

一、关键特性与规格

特性亮点

• 宽采样率范围：与传统ADC仅在单一采样率下指定性能不同，ADC082S051在200 ksps至500 ksps的采样率范围内都有完整的性能规格，为设计提供了更大的灵活性。
• 双输入通道：具备两个输入通道，可配置为接受一个或两个输入信号，满足多样化的应用需求。
• 可变电源管理：采用单电源供电，电源电压范围为2.7V - 5.25V，正常工作时，3V电源功耗典型值为2.2 mW，5V电源功耗典型值为7.1 mW，且具有掉电功能，可将功耗大幅降低至3V电源下0.12 µW或5V电源下0.35 µW。

关键规格参数

参数	典型值	限制范围	单位

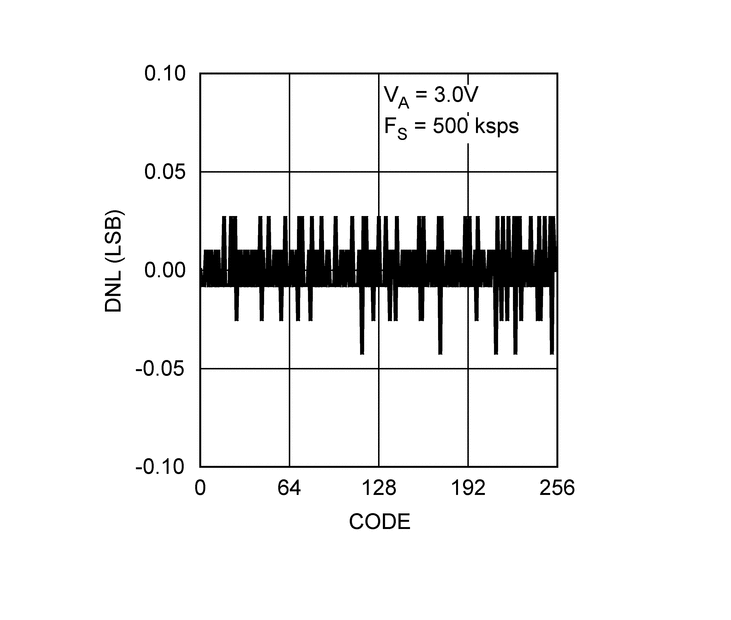

DNL（差分非线性）	±0.09	±0.3	LSB (max)
INL（积分非线性）	+0.12 / -0.062	+0.4 / -0.3	LSB (max)
SNR（信噪比）	49.5	49.2	dB (min)

这些参数体现了ADC082S051在转换精度和信号质量方面的优秀性能。

二、引脚说明与连接

引脚功能

引脚编号	引脚名称	描述
5,4	IN1和IN2	模拟输入，信号范围为0V至VA
8	SCLK	数字时钟输入，直接控制转换和读出过程
7	DOUT	数字数据输出，输出样本在SCLK引脚的下降沿从该引脚时钟输出
6	DIN	数字数据输入，ADC082S051的控制寄存器通过该引脚在SCLK引脚的上升沿加载数据
1	CS	芯片选择，CS下降沿启动转换过程，只要CS保持低电平，转换就会继续
2	VA	正电源引脚，应连接到2.7V至5.25V的稳定电源，并通过1 uF电容和0.1 uF单片电容旁路到GND
3	GND	芯片的接地端

连接注意事项

在连接时，要特别注意VA引脚的电源稳定性，确保其连接到安静的电源，并按照要求进行电容旁路，以减少电源噪声对转换器性能的影响。同时，由于该器件内置的ESD保护有限，在存储或处理时，应将引脚短路在一起或放置在导电泡沫中，防止MOS栅极受到静电损坏。

三、电气特性与性能

静态特性

ADC082S051具有8位分辨率且无缺失码，在积分非线性、差分非线性、偏移误差等方面都有较好的表现。例如，积分非线性典型值为+0.12 / -0.062 LSB (max)，差分非线性典型值为±0.09 LSB (max)，这些特性保证了转换的准确性。

动态特性

在动态性能方面，其信号与噪声加失真比（SINAD）典型值为49.5 dB，信噪比（SNR）典型值为49.5 dB，总谐波失真（THD）典型值为 -76 dB，无杂散动态范围（SFDR）典型值为68 dB。这些参数表明该转换器在处理动态信号时具有良好的抗干扰能力和信号还原能力。

模拟与数字输入输出特性

模拟输入范围为0至VA，直流泄漏电流最大为±1 µA，输入电容在跟踪模式下为33 pF，保持模式下为3 pF。数字输入输出方面，输入高电压和低电压有明确的范围要求，输出高电压和低电压也有相应的规格，确保了与其他数字电路的兼容性。

四、工作原理与操作

工作模式

ADC082S051基于逐次逼近寄存器架构，带有内部跟踪保持电路。在CS引脚拉低后的前三个SCLK周期，处于跟踪模式，此时开关SW1将采样电容通过多路复用器连接到两个模拟输入通道之一，SW2平衡比较器输入；在CS拉低后的第四至第十六个SCLK周期，处于保持模式，开关SW1将采样电容连接到地，保持采样电压，开关SW2使比较器失衡，控制逻辑指示电荷再分配DAC向采样电容添加固定电荷量，直到比较器平衡，此时提供给DAC的数字字即为模拟输入电压的数字表示。

操作要点

• 时钟与转换：SCLK（串行时钟）控制转换过程和串行数据的时序，每个转换需要16个SCLK周期。一个串行帧从CS的下降沿开始，到CS的上升沿结束，且每个帧必须包含整数倍的16个上升SCLK沿。
• 数据输入输出：转换结果以串行数据流的形式从DOUT引脚输出，MSB优先。在每次转换时，数据在CS下降后的前8个SCLK上升沿通过DIN引脚时钟输入，用于指示下一次转换的输入通道选择。

五、应用与设计建议

典型应用场景

ADC082S051适用于便携式系统、远程数据采集以及仪器仪表和控制系统等。在便携式系统中，其低功耗特性可以延长电池续航时间；在远程数据采集和仪器仪表控制中，其高精度和高速转换能力能够满足数据采集和处理的要求。

设计建议

• 电源设计：为了保证ADC082S051的性能，建议使用专用的线性稳压器为其供电，或者提供足够的去耦措施，以减少电源噪声。例如，在典型应用电路中，可以使用德州仪器的LP2950低压差电压调节器为其供电，并在电源引脚附近使用电容网络进行旁路。
• 模拟输入设计：该转换器在由低阻抗源驱动时能提供最佳性能，以消除采样电容充电引起的失真。在采样动态信号时，建议使用带通或低通滤波器来减少谐波和噪声，提高动态性能。
• 数字接口设计：严格遵守时序规格中的最小建立时间和保持时间要求，确保数据的准确传输。同时，注意数字输入输出信号的电平匹配，避免信号干扰。

六、总结

ADC082S051以其宽采样率范围、低功耗、高精度等优点，成为电子工程师在设计模数转换电路时的一个优秀选择。在实际应用中，我们需要根据具体的设计需求，合理选择电源、优化模拟输入和数字接口设计，以充分发挥其性能优势。希望通过本文的介绍，能帮助大家更好地了解和使用ADC082S051。各位工程师在使用过程中遇到过哪些问题呢？欢迎在评论区分享交流。
