防爆本质安全型信号浪涌保护器选型指南

在石油石化、化工、电力、天然气 LNG、煤炭开采以及各类存在易燃易爆风险的工业场景中，信号线路一旦遭受雷电感应或操作过电压冲击，不仅可能损坏关键仪器仪表，还可能因火花放电造成重大安全事故。因此，针对信号防雷的防爆等级要求，防爆本质安全型信号浪涌保护器（SPD）已成为工业控制系统的必备设备。

本文结合地凯DKA-NDCP 系列本质安全型热插拔信号SPD的结构、性能特点与参数，系统阐述该类产品的选型要点及行业应用建议。

一、产品概述

DKA-NDCP 系列信号浪涌保护器基于 IEC 信号SPD相关标准设计，其性能符合 GB/T 18802.21-2016《低压电涌保护器 第21部分：电信和信号网络的电涌保护器》 的性能要求与测试规范，确保产品在严苛工业环境下的稳定性与可靠性。

其结构采用独立模块化架构设计，模块具备优良密封性，防爆性能满足本质安全型防爆等级要求。SPD模块支持带电插拔，杜绝传统SPD拆卸时造成信号中断的风险，便于仪控系统不停机维护。

保护线路采用多级泄流 + 多级限压的复合结构，内部集成气体放电管、瞬态抑制二极管、泄流元件等多级防护模块，实现高能量泄放与精准电压限制的双重功能。

二、地凯科技DKA-NDCP 防爆本安型 SPD 的核心优势

1. 超低压高效传输，保证信号精度

SPD 结构对信号线路引入极低损耗，插入损耗＜0.5dB，可满足模拟量（4-20mA）、RS485、开关量等弱电信号对精度与线性度的严格要求。

2. 快速响应，具备大通流能力

产品响应时间＜25ns，能在雷电感应浪涌出现瞬间迅速动作；通流容量可达 10kA（8/20μs），有效防止高幅值雷击过电压侵入仪表回路。

3. 模块化结构，可带电热插拔

模块拆卸不影响信号正常输送，便于在线维护；导轨底座重复使用，减少更换成本。

4. 防爆性能卓越，满足本安要求

模块密封性高、热稳定性强，外壳采用 PA66 材质，阻燃等级 UL94 V-0，完全满足本质安全防爆场所的使用环境。

5. 安装便捷，适配35mm 电气导轨

采用标准导轨卡扣结构，适合 PLC 机柜、DCS、仪表柜等集中布线场景。

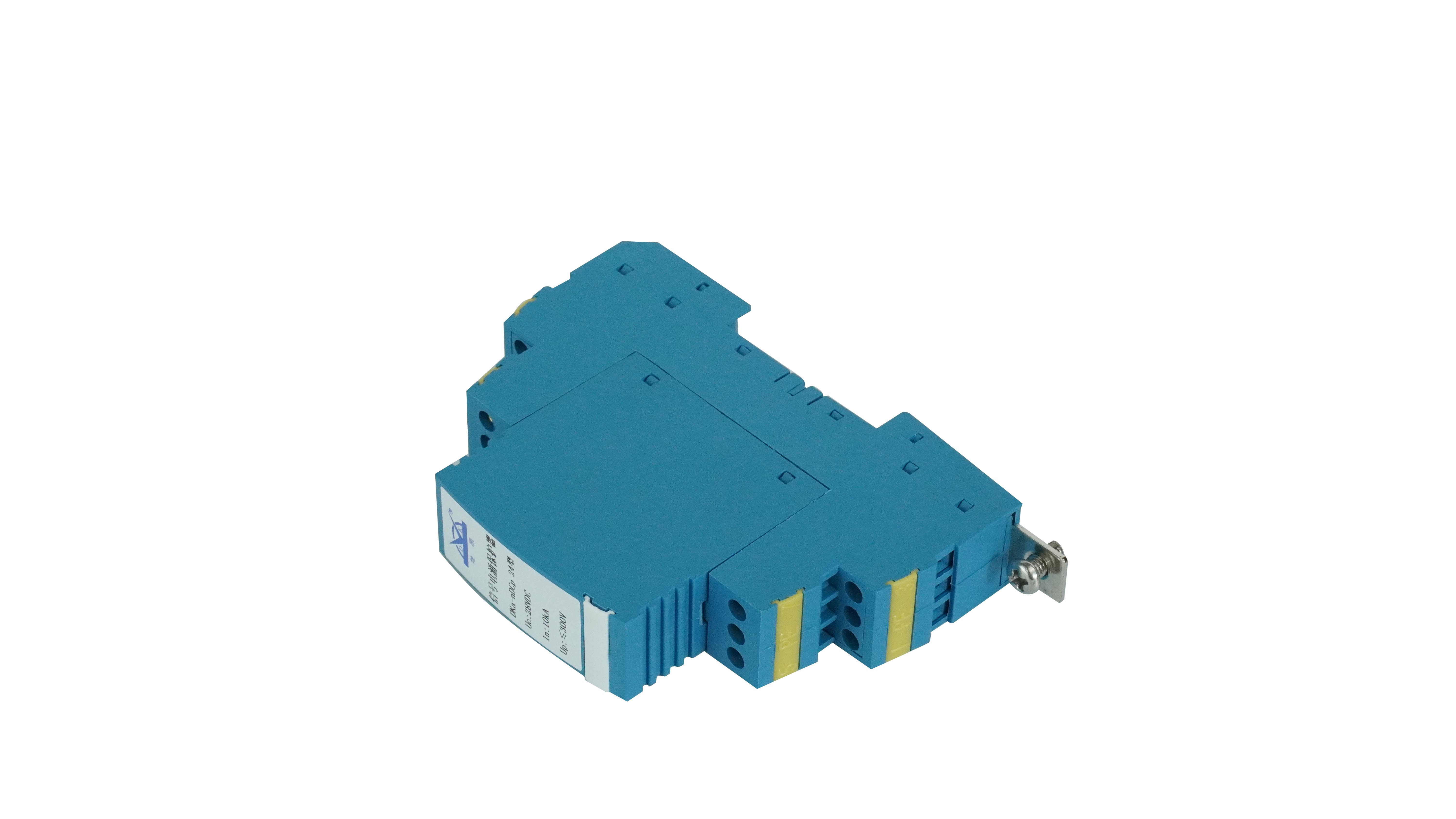

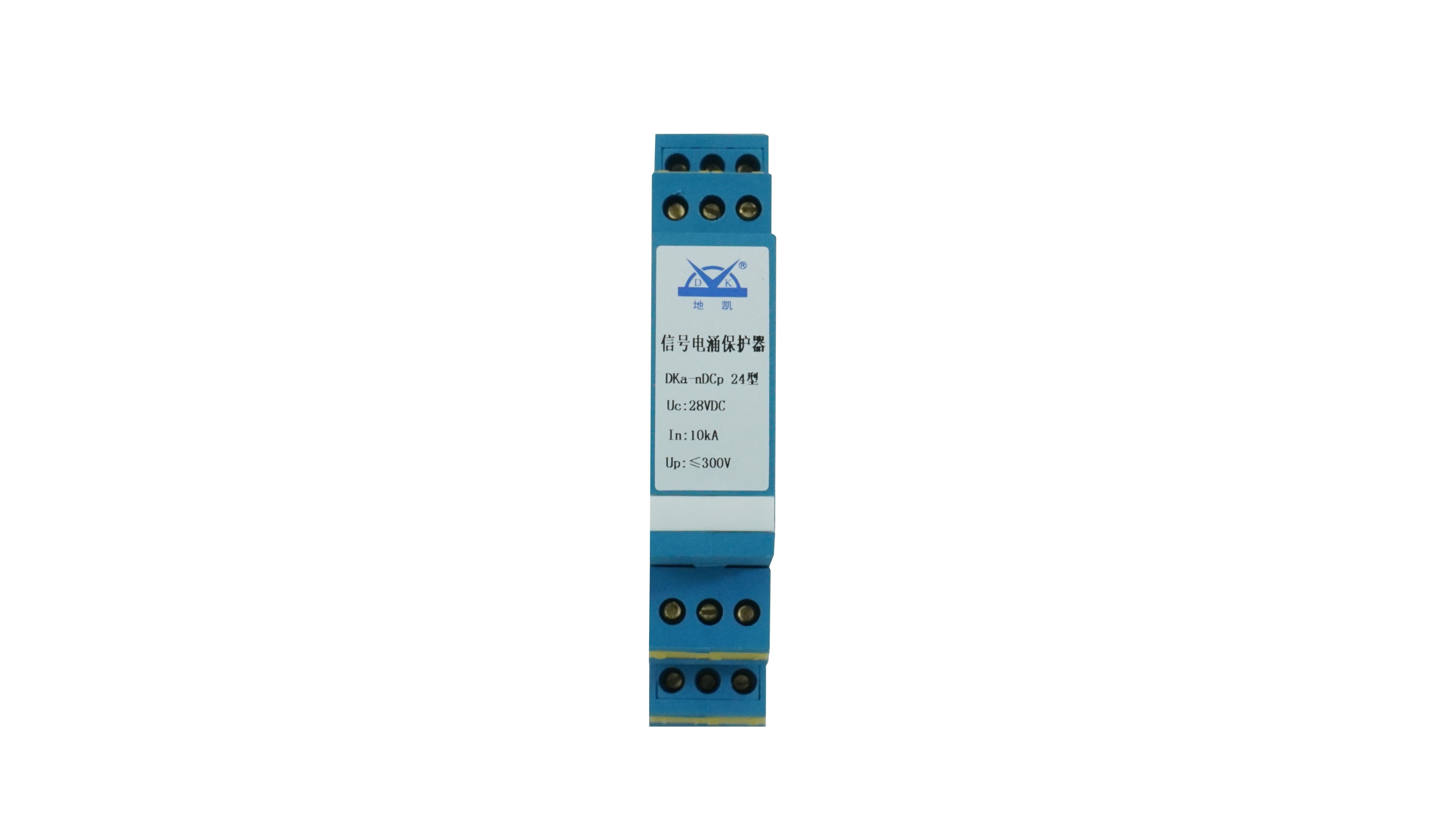

防爆本质安全型信号浪涌保护器 防爆本质安全型信号浪涌保护器 防爆本质安全型信号浪涌保护器

三、选型方法与注意事项

1. 按信号线路电压等级选择合适的 Uc

Uc（最大持续运行电压）必须高于信号最高工作电压，否则会造成误动作。

选择原则：

12V 信号 → 选 DKA-NDCP-12（Uc=15V）

24V 信号 → 选 DKA-NDCP-24（Uc=28V）

48V 信号 → 选 DKA-NDCP-48（Uc=58V）

适用于：开关量、模拟量、控制量、RS485、CAN、Modbus、仪表信号源等。

2. 按信号类型选择 SPD 结构（芯—地、芯—芯）

DKA-NDCP 可选择不同保护模式：

芯—地保护：适用于单端接地信号、模拟量、电流环路。

芯—芯保护：适用于差分信号，如 RS485、CAN、差分数据线。

工程师应根据现场信号制式选择合适保护模式，确保防雷结构不影响信号本身特性。

3. 按线路风险等级选择通流能力和 Up

高雷暴区、户外仪表 → 建议优先选择通流能力≥10kA型

要求数据精准度高的场合（PLC、DCS） → 关注 Up 值越低越好

电流环（4-20mA） → 推荐 Up ≤ 60V

DKA-NDCP 系列 Up 为 40V/60V/100V，可满足各种信号精度与保护要求。

4. 防爆场景需选择本质安全型结构

用于以下场合必须采用本质安全型 SPD：

石油石化（油罐区、加氢反应器、催化裂化装置）

化工生产装置区

LNG 气化站

煤矿井下仪控

电厂燃料输送区

含可燃粉尘、气体的生产区

DKA-NDCP 采用本质安全型设计，满足防爆要求。

5. 安装方式选择与接线要求

应安装于信号进入柜体、PLC、仪表前的首端位置

接地线应尽量短（≤50cm），截面积≥4mm²

建议安装在 35mm 导轨 上，与 PLC 模块同排布局

采用压线框端子，无需特殊工具，便于快速施工

需要频繁维护的场合优先选用 可热插拔 SPD

四、地凯信号浪涌保护器行业应用场景分析

1. 电力系统（变电站、开关站、配电室）

保护遥测、遥信、遥控信号

保护保护测控装置、故障录波仪、智能通信模块

可有效避免雷电感应导致开关误动、数据丢失。

2. 石油石化与天然气行业

储罐液位、压力仪表

DCS/PLC 控制柜数据接口

现场可燃气体检测系统

采用本安防爆 SPD 是强制要求，可避免火花引燃风险。

3. 化工与精细化工生产线

反应釜温度、压力反馈信号

中控室监测系统

自动化阀门控制信号

SPD 的高响应速度可有效保护PLC输入输出回路。

4. 工矿企业、冶金、水泥厂

各类现场传感器信号

行业噪声环境大、电磁干扰强

SPD可抑制浪涌干扰，提升仪控系统稳定性。

5. 城市基础设施与环保行业

污水厂水质监测

洪水预警站、水文系统

交通监控与数据采集系统

使用本安型SPD可提高监测系统在雷雨季节的在线率。

地凯防雷DKA-NDCP 本质安全型防爆型信号浪涌保护器以超低插损、快速响应、高通流能力和模块化结构，为复杂工业环境提供稳定可靠的信号防雷解决方案。其符合国家标准 GB/T 18802.21-2016 要求，适配各种信号制式，可广泛应用于石油石化、电力、天然气、化工以及仪表仪控系统中。
