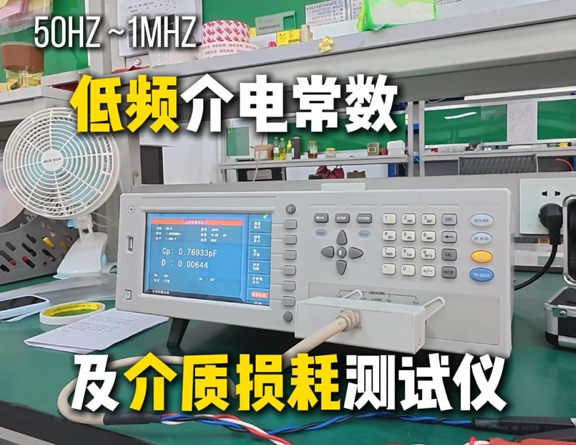

GPJD-50型工频50HZ型介质损耗介电常数测试系统

GPJD-50型工频50Ez型介质损耗介电常数测试系统是专为绝缘材料(如云母带，有机硅，聚丙烯等高分子材料，变压器油，电容器油，电缆油等绝缘油)固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电系数(8)与介质损耗角正切值(tg8)的测试。进行高压介质损耗介电常数的测量，可以采用自动测试模式，在不同的电压下电容量和介损值的变化曲线，突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场。电源采用大功率开关电源，输出 45Hz和 55Hz纯正弦波，自动加压，自动滤除 50Hz干扰。符合 GB5654,GBT1409,GBT1693 等国标。

符合:
1、《GB/T 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法
2、GB/T 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

3、GB/T 5654-1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量
主要技术参数:
1、准确度:土(读数x0.5%+0.5pF)Cx测试三电极系统 Cx:士(读数x0.2%+0.2pF)介电损耗 tg8:±(读数x0.5%+0.00005)分辨率0.000001测试三电极系统tg8: 0.00001-1±(读数x0.2%+0.00005)介电常数8:1-1000±(读数x0.5%)
2、电容量范围:内施高压:3pF~509000pF/2.5kV 60pF~2.5uF/0.5kV外施高压:3pF~1.5μF/10kV60pF~30μF/0.5kV
分辨率:最高 0.0001pF，4位有效数字

3、tg8 范 围:不限，分辨率 0.0001%，电容、电感、电阻三种试品自动识别。

4、试验电流范围:5uA~5A内施高压:设定电压范围:0.5~2500V最大输出电流:400mA，频率 40-70Hz 可调
5、电极最高温度:
6、加热时间:
7、电极压力:
200°C(配上温控仪，精度 0.1°)
30 分钟
0~~1.0Mpa 连续可调
8、最大测量电压:
2000V，50Hz
9、真空度:
电极可抽真空至 3*10-mpa
7、高低压电极之间距离:0~5nm 可调
8、百分表示值误差:0.01mm
9、高压电极直径与表面积98mm(75.43cm )10、测量极直径:50mm(表面积 19.6cm)
11、空极 tg8:<3x10-
5、环境温度:20±5℃

6、相对湿度:65±5%

13、体积:中210mm H180mm

14、重量:6kg
电极压力
0~~1. 0Mpa 连续可调

最大测量电压 2000V，50Hz
真空度 电极可抽真空至 3*10’mpa
尺寸重量 长*宽*高400300400 ，15Kg
