深入解析DAC5675-EP：一款高性能14位400-MSPS数模转换器

在电子工程领域，数模转换器（DAC）是连接数字世界和模拟世界的关键桥梁。今天，我们要详细探讨的是德州仪器（Texas Instruments）的DAC5675-EP，一款具有卓越性能和广泛应用前景的14位400-MSPS数模转换器。

文件下载：dac5675-ep.pdf

一、产品概述

DAC5675-EP是一款专为高速数字数据传输和波形重建而设计的14位分辨率数模转换器，具有400-MSPS的更新速率。它采用了单组件、单测试点和单制造点的设计，确保了产品的一致性和可靠性。该器件的工作温度范围为 -55°C 至 125°C，适用于各种恶劣环境。同时，它还提供了增强的制造源减少（DMS）支持，包括产品变更通知和LVDS兼容输入接口。

二、产品特性

2.1 高速性能

• 400-MSPS更新速率：能够满足高速数据处理的需求，适用于通信、测试测量等领域。
• 低杂散动态范围（SFDR）：在70 MHz中频、400 MSPS的条件下，SFDR可达69 dBc，保证了信号的纯净度。
• 高邻道功率比（ACPR）：在不同的中频和更新速率下，ACPR表现出色，如在30.72-MHz中频、122.88 MSPS时为73 dBc。

2.2 温度性能

• 宽温度范围：-55°C 至 125°C 的工作温度范围，使其适用于军事、航空航天等对温度要求苛刻的应用。

2.3 接口特性

• LVDS兼容输入接口：支持高速数据传输，降低了电磁干扰（EMI）。

2.4 输出特性

• 可调节输出电流：差分可扩展电流输出范围为2 mA至20 mA，提供了20-dB的增益范围控制能力。
• 片上1.2-V参考：提供稳定的参考电压，也可使用外部参考电压。

2.5 功耗特性

• 低功耗睡眠模式：睡眠模式下功耗可降低至约18 mW，节省了能源。

三、应用领域

3.1 通信领域

• 蜂窝基站发射通道：支持CDMA（WCDMA、CDMA2000、IS-95）、TDMA（GSM、IS-136、EDGE/GPRS）等多种通信标准，适用于单载波和多载波应用。

3.2 测试测量领域

• 任意波形生成：可用于生成各种复杂的波形，满足测试测量的需求。

3.3 军事通信领域

• 恶劣环境下的通信：其宽温度范围和高可靠性使其适用于军事通信系统。

四、电气特性

4.1 直流电气特性

• 分辨率：14位分辨率，提供了高精度的模拟输出。
• 线性度：积分非线性（INL）和差分非线性（DNL）表现良好，确保了输出信号的准确性。
• 输出特性：满量程输出电流范围为2 mA至20 mA，输出合规范围为AVDD - 1至AVDD + 0.3 V。

4.2 交流电气特性

• 输出更新速率：最高可达400 MSPS，满足高速信号处理的需求。
• 线性度：总谐波失真（THD）和杂散自由动态范围（SFDR）在不同的时钟频率和输出频率下表现出色。

4.3 数字接口特性

• LVDS接口：具有低差分电压摆幅和低恒定功耗的特点，支持高速数据传输。
• CMOS接口（SLEEP）：提供了简单的睡眠模式控制接口。
• 时钟接口：支持差分LVPECL兼容时钟输入，确保了时钟信号的稳定性。

五、应用信息

5.1 详细描述

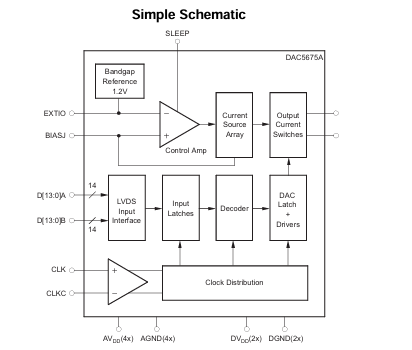

DAC5675采用了分段式NPN晶体管电流源阵列，能够提供高达20 mA的满量程输出电流。差分电流开关将每个电流源的电流导向互补输出节点IOUT1或IOUT2，实现了差分操作，消除了共模噪声和偶数阶失真分量，提高了信号输出功率。

5.2 数字输入

• LVDS总线输入接口：具有低差分电压摆幅和低恒定功耗的特点，支持高速数据传输。
• CMOS/TTL兼容数字输入（SLEEP）：提供了简单的睡眠模式控制接口。

5.3 时钟输入

• 差分LVPECL兼容时钟输入：确保了时钟信号的稳定性，可使用多种时钟源驱动。

5.4 电源输入

• 独立的模拟和数字电源：AVDD和DVDD可独立设置，范围为3.15 V至3.6 V。

5.5 DAC传输函数

• 互补输出电流：IOUT1和IOUT2为互补输出电流，可根据输入代码计算输出电流。
• 差分输出：差分输出可提高信号功率，但需注意避免超出合规电压范围。

5.6 参考操作

• 片上带隙参考：提供稳定的1.2 V参考电压，也可使用外部参考电压。
• 满量程输出电流调节：通过外部电阻RBIAS可调节满量程输出电流。

5.7 模拟电流输出

• 差分输出配置：可使用变压器驱动双端50-Ω电缆，提供了1:1和4:1阻抗比的配置选项。
• 输出配置：可选择不同的输出配置，以满足不同的应用需求。

5.8 睡眠模式

• 低功耗睡眠模式：通过将SLEEP引脚置高，可进入睡眠模式，降低功耗。

六、定义和术语

6.1 增益误差

增益误差定义为测量的满量程输出电流与 $16 ×V{(EXTIO) } / R{BIAS }$ 比值的百分比误差。

6.2 偏移误差

偏移误差定义为输入代码为8192时，差分输出电流（IOUT1 - IOUT2）与满量程输出电流一半的比值的百分比误差。

6.3 总谐波失真（THD）

THD是前六个谐波分量的均方根和与基波输出信号均方根值的比值。

6.4 信噪比（SNR）

SNR是基波输出信号的均方根值与奈奎斯特频率以下所有其他频谱分量（不包括前六个谐波和直流）的均方根和的比值。

6.5 信纳比（SINAD）

SINAD是基波输出信号的均方根值与奈奎斯特频率以下所有其他频谱分量（包括噪声和谐波，但不包括直流）的均方根和的比值。

6.6 邻道功率比（ACPR）

ACPR是针对3.84-Mcps 3GPP W-CDMA输入信号，在距载波5-MHz偏移处的3.84-MHz带宽内测量的功率比。

6.7 模拟电源抑制比（APSSR）和数字电源抑制比（DPSSR）

APSSR和DPSSR分别是模拟电源和数字电源5%变化时，满量程输出电流的百分比变化。

七、封装和订购信息

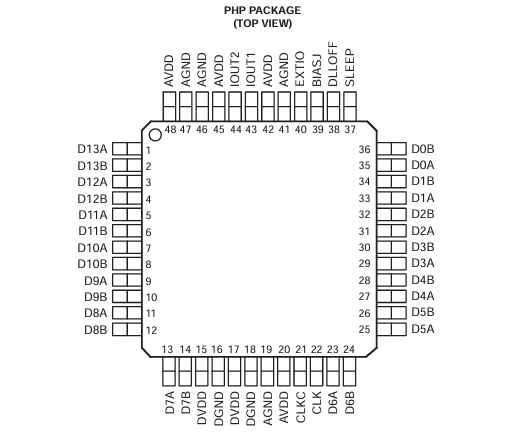

DAC5675-EP采用48引脚PowerPAD™热增强薄四方扁平封装（HTQFP），具有良好的散热性能。不同的订购编号对应不同的包装形式和数量，如Tape and reel（1000个）和Tray（250个）。

八、总结

DAC5675-EP是一款性能卓越的14位400-MSPS数模转换器，具有高速、高精度、宽温度范围等优点。它在通信、测试测量、军事通信等领域有着广泛的应用前景。作为电子工程师，我们在设计过程中应充分考虑其特性和应用要求，合理选择和使用该器件，以实现最佳的系统性能。同时，我们也要注意遵循德州仪器的相关文档和建议，确保器件的正确使用和可靠性。

在实际应用中，你是否遇到过类似数模转换器的设计挑战？你是如何解决的呢？欢迎在评论区分享你的经验和见解。
