‌onsemi NTMFS003P03P8Z P沟道MOSFET技术解析与应用指南

onsemi NTMFS003P03P8Z P沟道MOSFET是一种单通道、-30V MOSFET，尺寸为5mmx6mm，可节省空间并具有出色的热传导性能。这款P沟道MOSFET具有1.8mΩ的超低R DS(on) ，可提高系统效率和-234A漏极电流。NTMFS003P03P8Z P沟道MOSFET的工作结温和存储温度范围为-55°C至150°C。这款MOSFET无铅、无卤素/无溴化阻燃剂，符合RoHS规范。NTMFS003P03P8Z MOSFET适用于电源负载开关、反向电流保护、过压保护、反向负压保护和电池管理。

数据手册：*附件：onsemi NTMFS003P03P8Z P沟道MOSFET数据手册.pdf

特性

• 超低R DS(on) ，提高系统效率
• ±25V栅极至源极电压（V GS ）
• -30V漏极至源极电压（V DS ）
• 先进的封装技术，5mmx6mm，节省空间，热传导效果极佳
• 器件无铅、无卤素/溴化阻燃剂，并符合RoHS规范

P沟道MOSFET

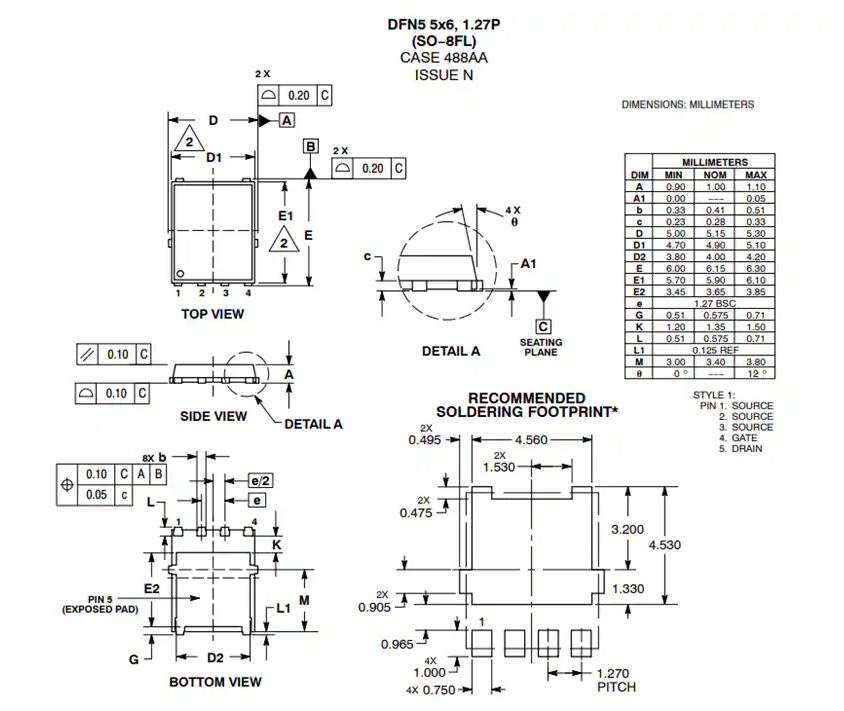

尺寸图

‌onsemi NTMFS003P03P8Z P沟道MOSFET技术解析与应用指南‌

---

‌一、器件概述‌

onsemi NTMFS003P03P8Z是一款采用先进封装技术的P沟道功率MOSFET，具有‌超低导通电阻‌和‌优异的热性能‌。其主要特性包括：

• ‌电压规格‌：耐压-30V，适用于中低压场景
• ‌电流能力‌：连续导通电流-234A（TC=25℃），脉冲电流可达-604A
• ‌封装工艺‌：5×6mm SO8-FL扁平引脚封装，满足紧凑空间设计需求
• ‌环保认证‌：无铅、无卤素且符合RoHS标准

---

‌二、关键参数深度分析‌

‌1. 电气特性‌

• ‌导通电阻‌：
  • ‌1.8mΩ‌ @ VGS=-10V, ID=-23A
  • ‌2.9mΩ‌ @ VGS=-4.5V, ID=-20A
    低RDS(on)可显著降低开关损耗，提升系统效率
• ‌栅极特性‌：
  • 阈值电压VGS(TH)：-1.0V（典型值）
  • 总栅极电荷QG(TOT)：
    • ‌277nC‌ @ VGS=-10V
    • ‌116nC‌ @ VGS=-4.5V
      低栅极电荷适合高频开关应用
• ‌电容参数‌（@ VDS=-15V）：
  • 输入电容Ciss：12120pF
  • 输出电容Coss：4100pF
    优化的电容特性有助于减少开关振铃

‌2. 极限额定值‌

参数	符号	数值	单位
漏源电压	VDSS	-30	V
栅源电压	VGS	±25	V
工作结温	TJ	-55~+150	℃

‌3. 热性能指标‌

• 结到外壳热阻：‌0.9℃/W‌（稳态）
• 结到环境热阻：
  • ‌39℃/W‌（1in²焊盘）
  • ‌135℃/W‌（最小焊盘）

---

‌三、性能曲线解读‌

1. ‌输出特性‌（图1）
   • 在VGS=-10V至-4.5V范围内呈现良好的线性度
   • 低温环境下电流承载能力显著提升
2. ‌导通电阻温度特性‌（图5）
   • 随着温度升高，RDS(on)呈正温度系数
   • 125℃时RDS(on)比25℃增加约50%

---

‌四、典型应用场景‌

‌1. 负载开关电路‌

• 利用低RDS(on)实现‌低压降功率切换‌
• 典型功耗：<1W @ 20A负载

‌2. 电池管理系统‌

• 支持‌反向电流保护‌和‌过压保护‌
• 适用于锂电池充放电控制

‌3. 电源路径管理‌

• 配合控制器实现‌软启动‌功能
• 可承受高浪涌电流冲击

---

‌五、设计要点与注意事项‌

‌1. 驱动电路设计‌

• 建议栅极驱动电阻：‌1-10Ω‌
• 开关时间特性：
  • 开启延时：28ns @ VGS=-10V
  • 上升时间：81ns @ VGS=-10V

‌2. 散热设计‌

• 必需使用‌足够大的铜箔面积‌
• 建议采用‌热过孔‌加强散热

‌3. 布局建议‌

• 电源路径尽量短而宽
• 栅极驱动走线远离噪声源

---

‌六、可靠性保障措施‌

1. ‌ESD防护‌：集成ESD保护结构
2. ‌安全工作区‌：参考图11确定操作边界
3. ‌焊接参数‌：回流焊峰值温度≤260℃
